Circulation d'eau d'une tour de refroidissement fermée et d'un condenseur ; refroidissement de divers équipements unitaires ; circonstances dans lesquelles une pompe à grand débit et à faible hauteur manométrique est nécessaire.

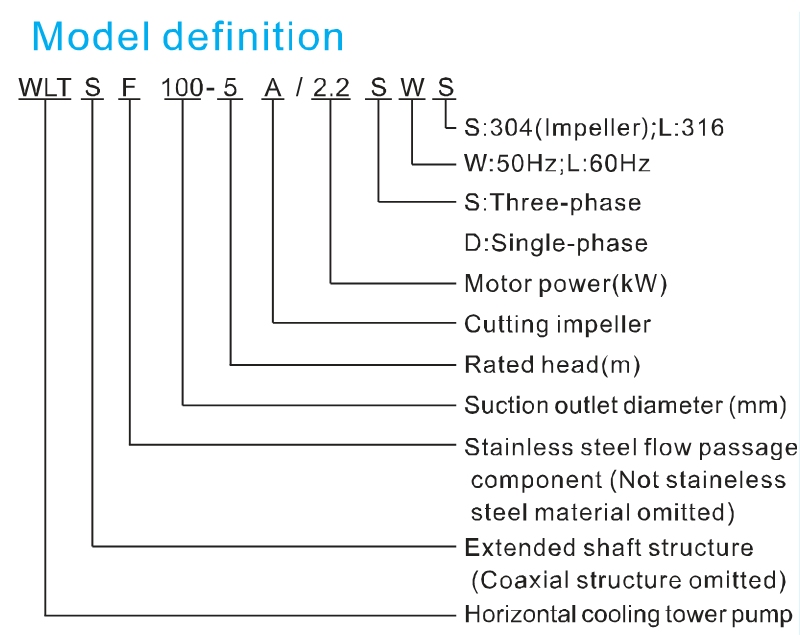

Modèle :
WLT 65-5/1.1 2PCalibre importé (DN) :
65Calibre d'exportation (DN) :
65Débit nominal (m³/h) :
32Hauteur manométrique nominale (m) :
6Vitesse du moteur (tr/min) :
2900Puissance du moteur (kW) :
1.1Matériel :
Stainless Steel ImpellerPrix FOB (USD$) :

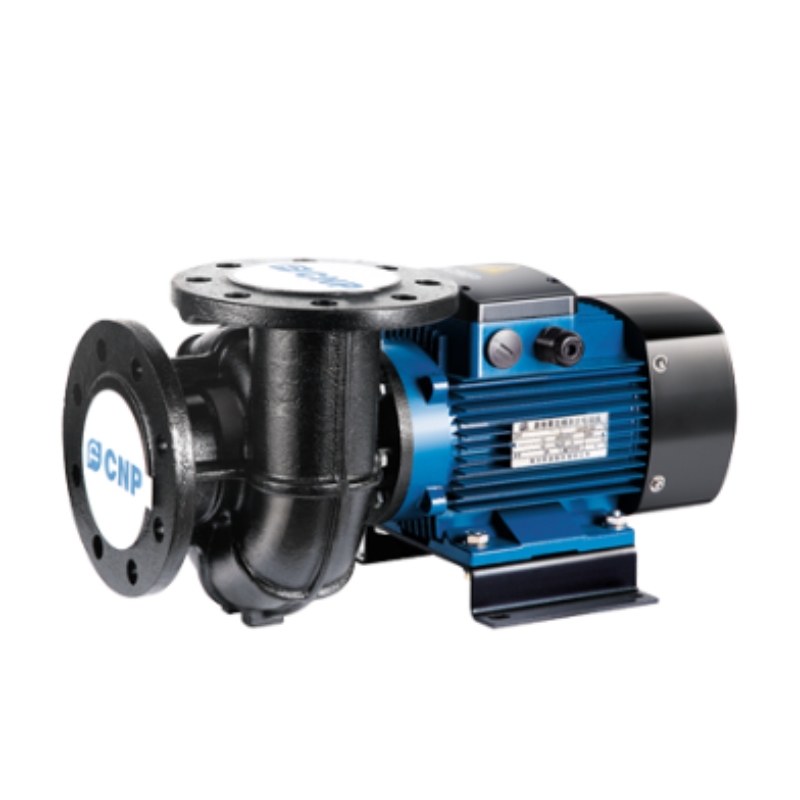

300Pompe de tour de refroidissement horizontale

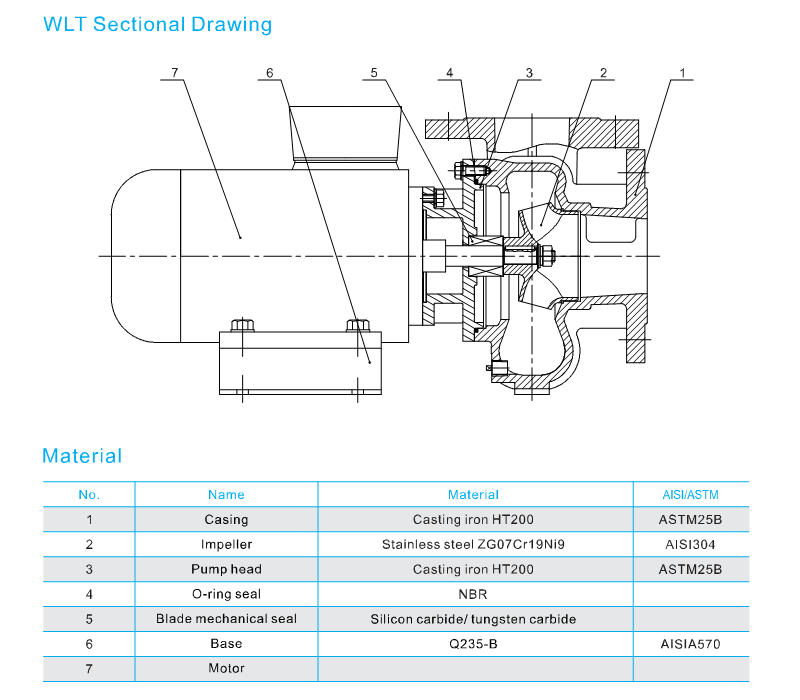

Caractéristiques de la structure
Non auto-amorçant, mono-étage, simple aspiration, horizontal ; aspiration axiale et refoulement radical

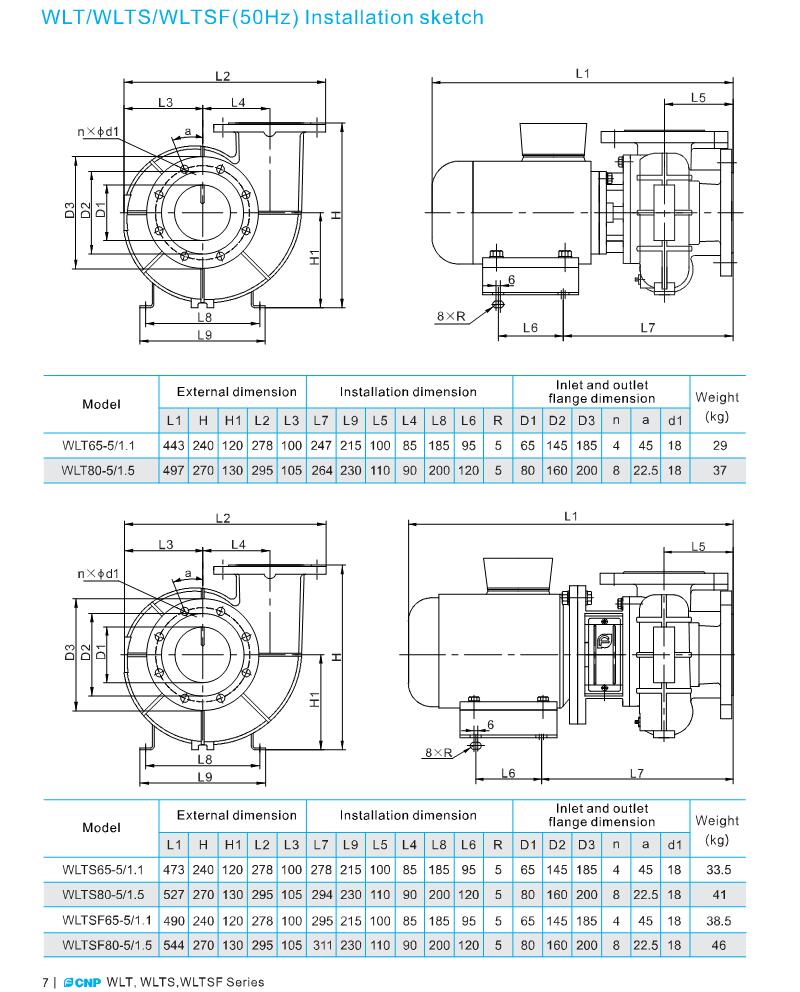

Le moteur est fixé par la base, facile à installer.
La structure du motif de traction arrière facilite la réparation

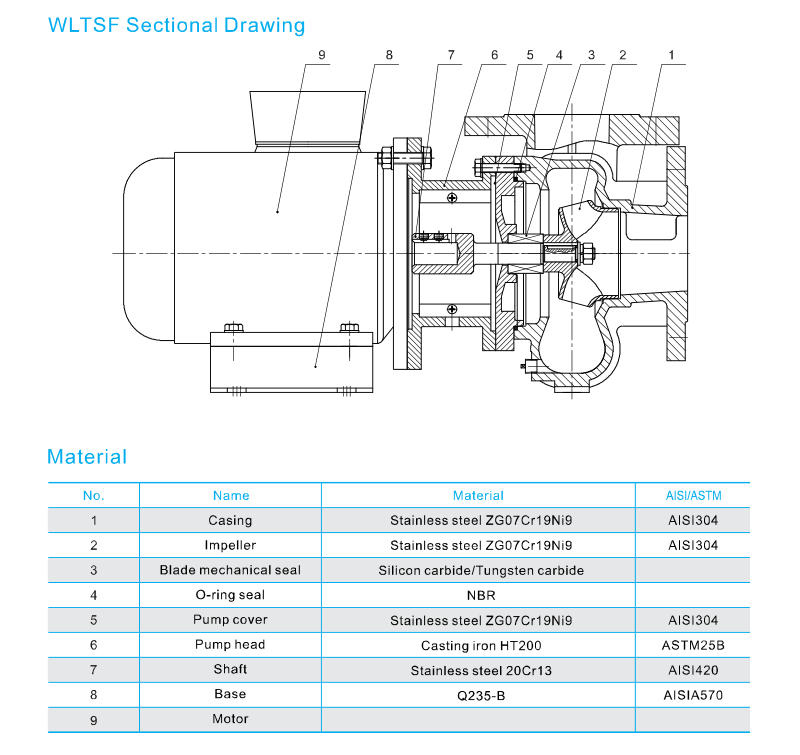

L'arbre de pompe WLT et l'arbre du moteur sont à connexion coaxiale, petite zone d'occupation, poids léger ; WLTS et WLTSF adoptent la structure d'un arbre allongé avec une connexion droite.
La turbine et le carter adoptent un excellent modèle hydraulique, ils peuvent être conçus en fonction du marché
Les composants clés tels que la turbine et l'arbre sont en acier inoxydable
Coulées avec du sable de résine, les pièces moulées présentent une surface lisse et brillante, une belle forme, une bonne qualité et une structure dense.
La technique de moulage de précision est appliquée au composant de passage d'écoulement de la pompe WLTSF, ce qui permet d'obtenir un intérieur et un extérieur lisses du composant de passage de la pompe et de réduire la rugosité.
Applications
Circulation d'eau d'une tour de refroidissement fermée et d'un condenseur ; refroidissement de divers équipements unitaires ; circonstances dans lesquelles une pompe à grand débit et à faible hauteur manométrique est nécessaire.
Liquide propre, fin, non corrosif, non inflammable ou non explosif sans grain solide ni fibre qui n'attaquera pas la pompe chimiquement ou mécaniquement. Un liquide à haute viscosité ou à grande densité entraînera une diminution de la courbe de performance et une augmentation de la consommation d'énergie.
Température du liquide : -15°~100'C
Température ambiante maximale : +40 °C
Pression de service max. : 6 bar
Moteur
Moteur refroidi par ventilateur totalement fermé
Niveau de protection : IP55
Niveau d'isolation : F
Tension standard : 50 Hz : 1 x 220 V
3x380V
60 Hz : 3 x 460 V

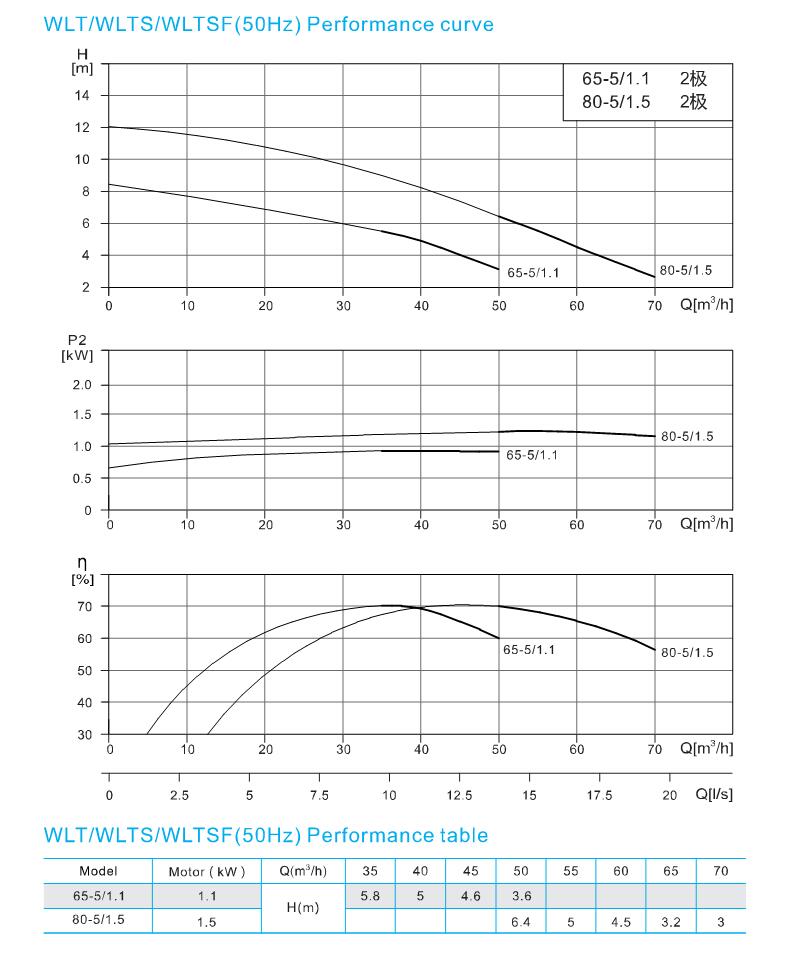

Conditions de courbe
Les conditions suivantes conviennent à la courbe de performance
Toutes les courbes de fréquence 50 Hz sont basées sur les valeurs mesurées de tension en 3x380 V et une vitesse de moteur constante à 2900 tr/min ou 1450 tr/min ; Toutes les courbes de fréquence 60 Hz sont basées sur les valeurs mesurées de tension en 3x460 V et une vitesse de moteur constante à 3450 tr/min, 3500 tr/min, 1750 tr/min ou 1770 tr/min.
Le milieu de test est de l'eau propre à une température de 20 ℃ sans aucune impureté solide ni air.
Le fonctionnement de la pompe doit se référer à la plage de performances de la courbe indiquée en gras pour éviter une surchauffe due à un débit trop faible ou une surcharge due à un débit trop important.
Type horizontal, utilisant un accouplement étendu, volute à division radiale à un étage (la taille de la pompe supérieure à 125 adopte une conception à deux étages) adopte une conception de pompage arrière, avec manchon d'arbre/manchon de protection d'arbre remplaçable et bague d'étanchéité du corps de pompe remplaçable, et la conception est conforme à ATEX.
EN SAVOIR PLUS

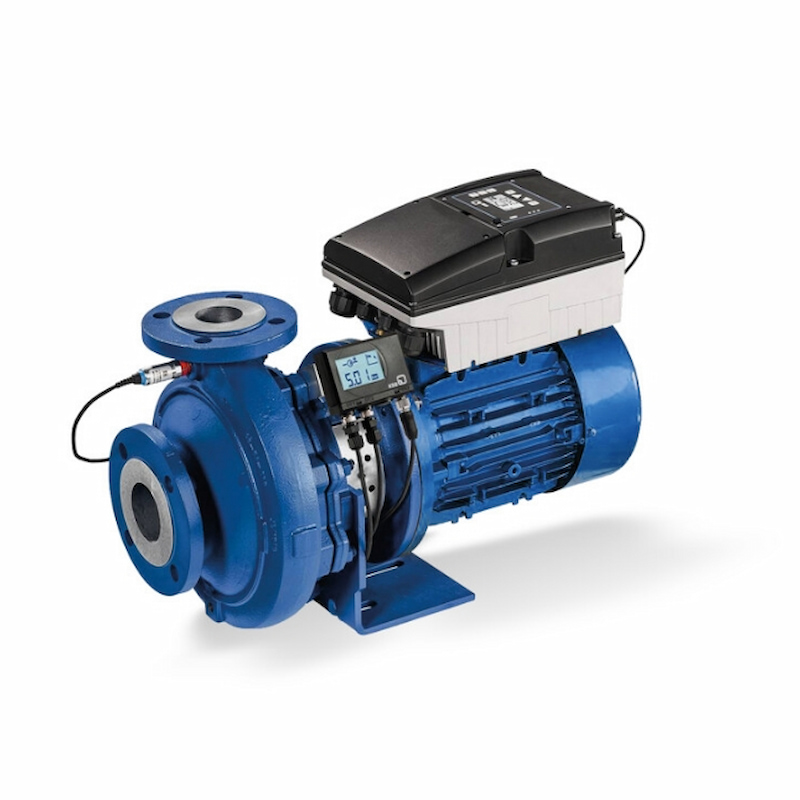

Présentation du produitPompe à volute radiale horizontale, mono-étagée, à connexion directe, à une seule machine, puissance nominale conforme à la norme EN 733, avec chemise d'arbre et bague d'étanchéité de corps de pompe remplaçables, et conception conforme à la norme ATEX
EN SAVOIR PLUS

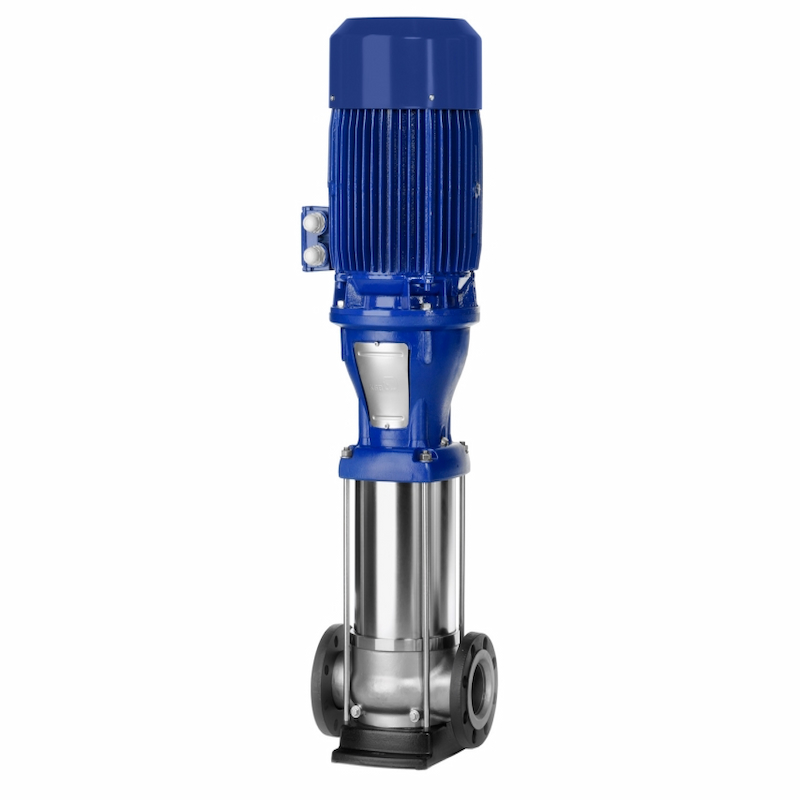

Une pompe centrifuge haute pression multicellulaire installée verticalement avec une conception à section annulaire est équipée de buses d'aspiration et de buses (conception de pipeline) avec le même diamètre nominal et des positions relativement conçues, qui sont directement connectées et conçues selon ATEX.
EN SAVOIR PLUS

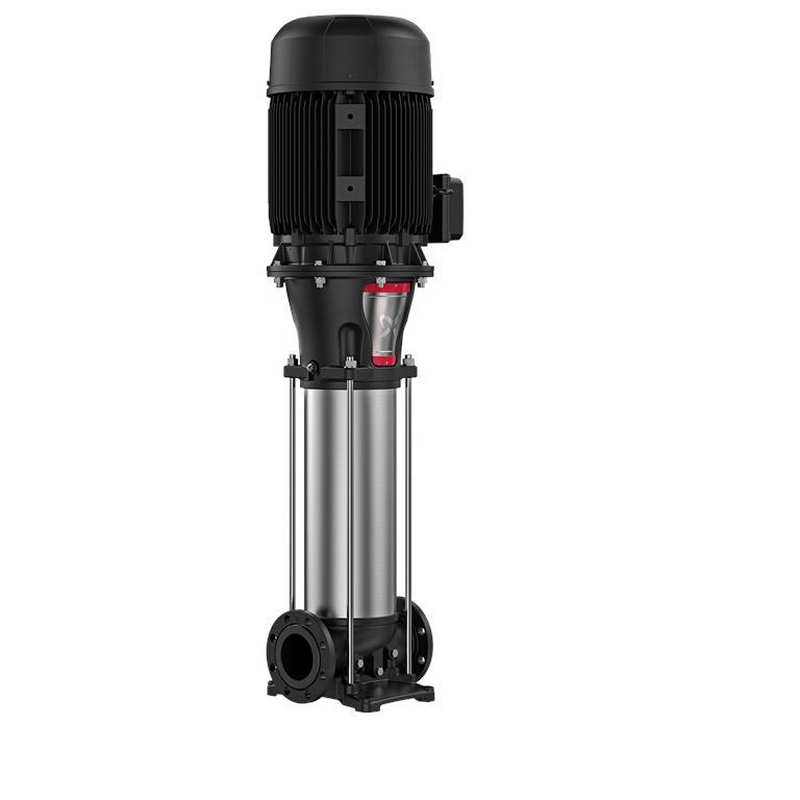

Les pompes CR et CRE sont des pompes centrifuges multicellulaires verticales non auto-amorçantes.
EN SAVOIR PLUS

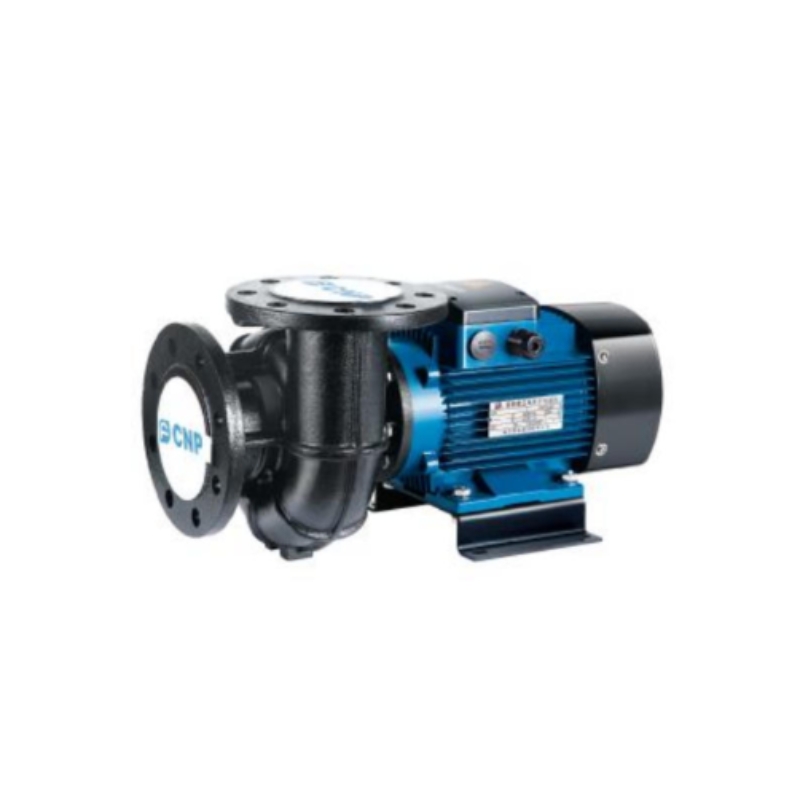

Circulation d'eau d'une tour de refroidissement fermée et d'un condenseur ; refroidissement de divers équipements unitaires ; circonstances dans lesquelles une pompe à grand débit et à faible hauteur manométrique est nécessaire.
