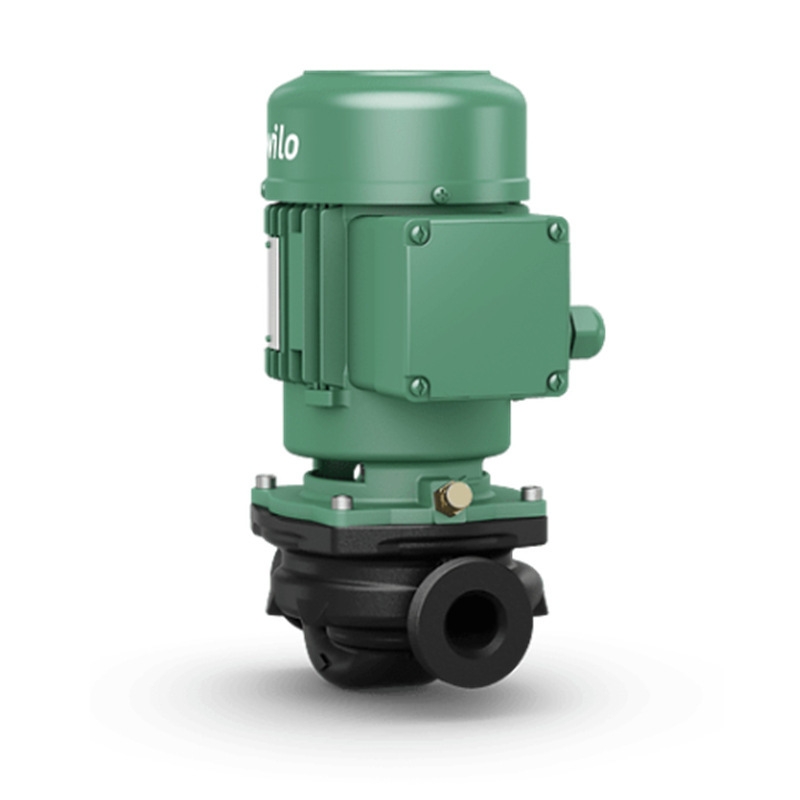

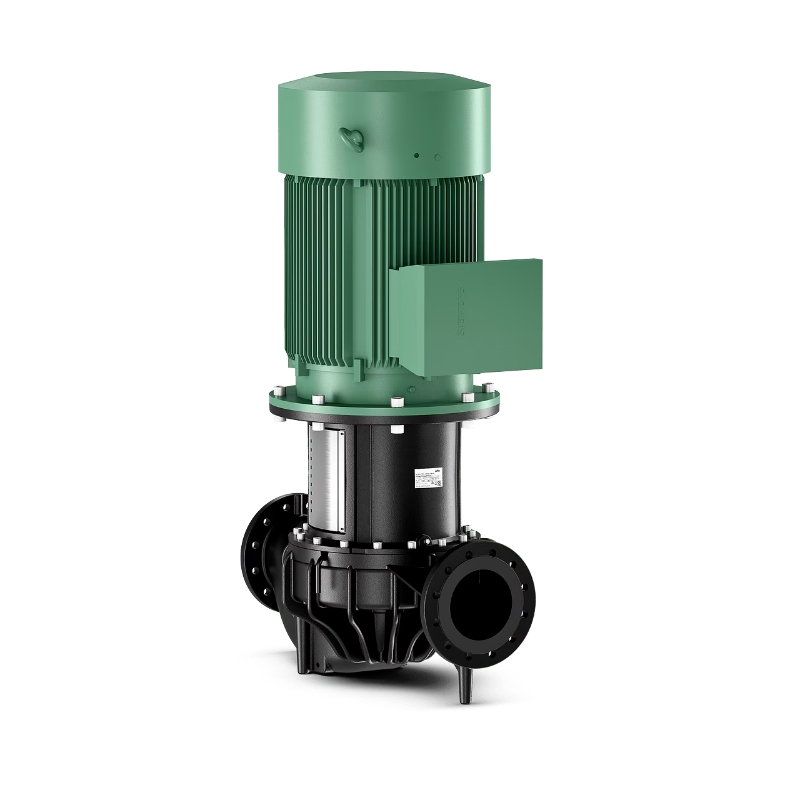

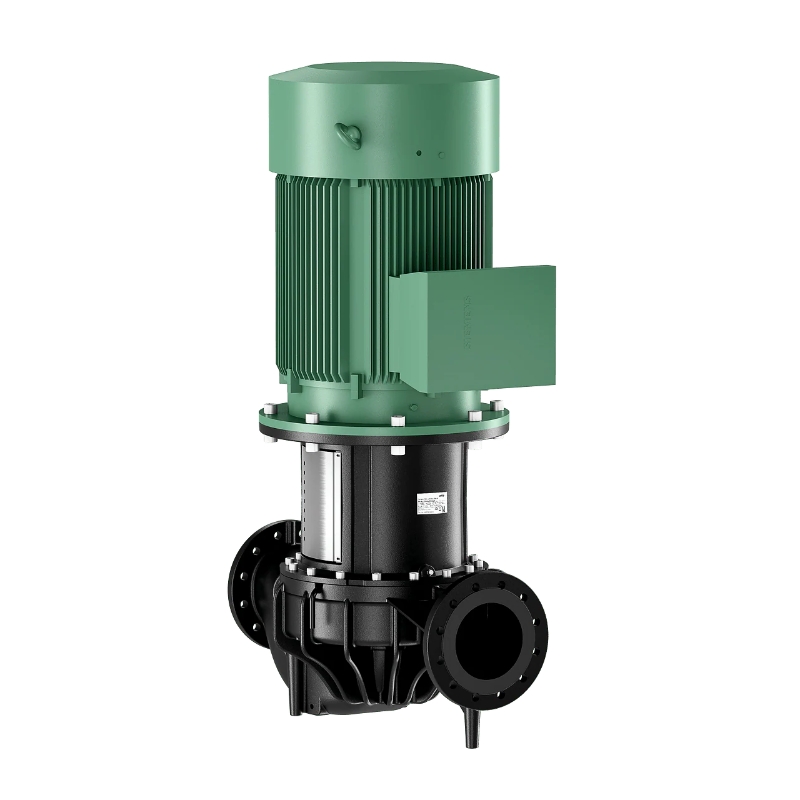

Pompe centrifuge monocellulaire basse pression Wilo-Atmos GIGA-I

Pompe centrifuge monocellulaire basse pression

GIGA I

La pompe Wilo-Atmos GIGA-I propose une large gamme de composants et de matériaux pour diverses applications, principalement dans le domaine des services du bâtiment et en milieu industriel. Capable de pomper différents fluides à des températures comprises entre -20 °C et +140 °C, elle est particulièrement adaptée aux applications de climatisation et de refroidissement. Les condensats éventuellement formés peuvent être évacués sélectivement via une sortie.

Équipée d'un système hydraulique de pompe de pointe et de moteurs IE3/IE4, la pompe est aussi fiable qu'économe en énergie.

Les composants moulés avec revêtement cataphorèse résistant à la corrosion garantissent également une longue durée de vie.

Conception

Pompe à moteur à rotor noyé en ligne avec raccord à bride

Application

Pompage d'eau de chauffage (conformément à VDI 2035), d'eau glacée et de mélanges eau-glycol sans substances abrasives dans les systèmes de chauffage, d'eau glacée et de refroidissement.

Typekey

Données techniques

· Plage de température autorisée du fluide : -20 °C à +140 °C

· Température ambiante maximale 40 °C

· Garniture mécanique pour le pompage d'eau jusqu'à Tmax = +140 °C. Jusqu'à T ≤ +40 °C, un mélange de glycol de 20 % à 40 % vol. est autorisé. Une garniture mécanique alternative doit être prévue pour les mélanges eau-glycol dont la teneur en glycol est comprise entre > 40 % et max. 50 % vol. et dont la température du fluide est comprise entre > +40 °C et max. +120 °C, ou pour d'autres fluides différents de l'eau. Pour l'utilisation de mélanges eau-glycol, l'utilisation d'une variante S1 avec une garniture mécanique correspondante est généralement recommandée.

· Raccordement secteur 3~400 V, 50 Hz (autres sur demande)

· Indice de protection IP55

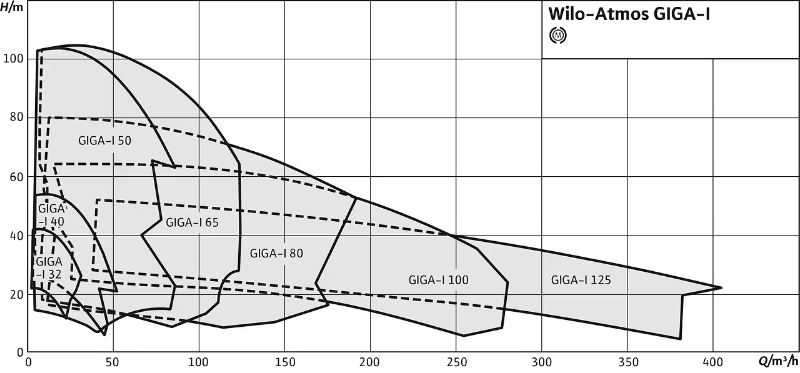

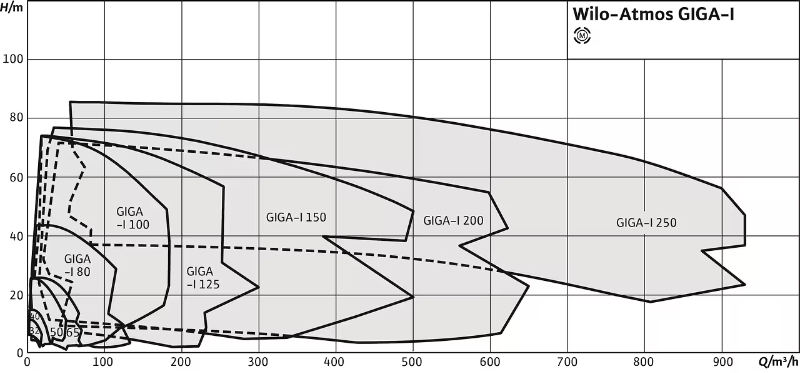

· Diamètre nominal DN 32 à DN 250

· Version standard pour pression de service : 13 bar (jusqu'à +140 °C) / 16 bar (jusqu'à +120 °C)

Matériels

· Corps de pompe et lanterne : Norme : EN-GJL-250 ;

· Roue : Standard : EN-GJL-200 ; version spéciale : Bronze CuSn 10 acier inoxydable 1.4408

· Arbre : 1.4122

· Garniture mécanique : AQEGG ; autres garnitures mécaniques sur demande

Construction

Pompe centrifuge monocellulaire basse pression en conception en ligne avec

· garniture mécanique

· Raccord à bride avec raccord de mesure de pression R 1/8

· Lanterne

· Couplage

· moteur standard IEC
