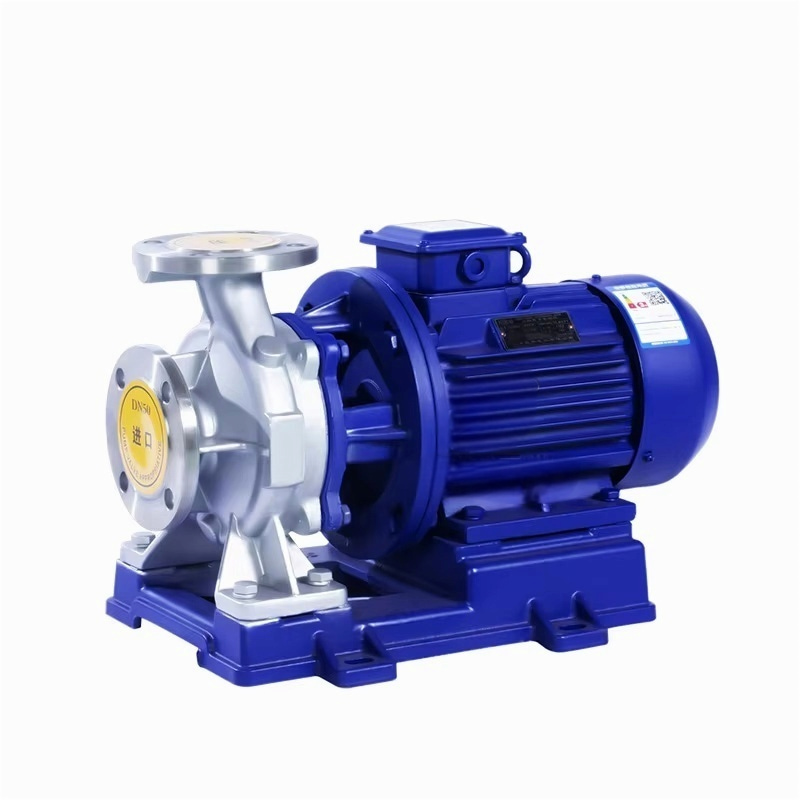

Les pompes centrifuges horizontales de la série ISW sont conçues de manière optimale à partir de modèles hydrauliques avancés, basés sur les performances des pompes centrifuges IS et IR et conformes à la norme ISO 2858. Elles représentent une nouvelle génération de pompes horizontales à haut rendement et à faible consommation d'énergie.
Modèle :
ISW32-125Débit nominal (m³/h) :
5Hauteur manométrique nominale (m) :
20Vitesse du moteur (tr/min) :
2900Puissance du moteur (kW) :
0.75Matériel :
cast ironPrix FOB (USD$) :
159Pompes centrifuges horizontales
Usage
Les pompes centrifuges horizontales ISW sont utilisées pour le traitement de l'eau claire et des liquides aux propriétés physico-chimiques similaires. Elles conviennent à l'alimentation et au drainage en eau des réseaux industriels et urbains, à l'alimentation en eau sous pression des immeubles de grande hauteur, des navires, à l'irrigation des jardins, à la pressurisation pour la lutte contre l'incendie, au transport longue distance, au chauffage, à la ventilation, à la circulation d'eau frigorifique, à la pressurisation cyclique d'eau chaude et froide dans les salles de bains, et à d'autres équipements. La température du fluide de service ne doit pas dépasser 85 °C.
Caractéristiques
1. Structure compacte. Structure horizontale, intégration du moteur et de la pompe. Esthétique soignée et encombrement réduit. Comparée aux pompes horizontales classiques, elle permet un gain d'espace de 30 %. Avec un moteur extérieur IP54, elle peut être installée en extérieur sans local technique.
2. Fonctionnement fluide, faible niveau sonore et concentricité élevée des composants. Le moteur et la pompe, étroitement couplés, présentent une structure intermédiaire simplifiée et une stabilité de fonctionnement accrue. La roue bénéficie d'un excellent équilibrage dynamique et statique, garantissant un fonctionnement sans vibrations et silencieux, ce qui prolonge la durée de vie des roulements et améliore les conditions d'utilisation.
3. Utilisation d'un joint mécanique de qualité pour le joint d'arbre, bagues d'étanchéité rotatives et fixes en alliage dur pour assurer la résistance à l'abrasion, l'étanchéité et une longue durée de vie.
4. Utilisation d'un modèle hydraulique avancé pour une efficacité élevée et une performance sonore.
5. Structure particulière. Le corps de pompe est muni d'un orifice de vidange d'eau sur sa face inférieure, et les brides d'entrée et de sortie sont équipées de prises de pression, assurant ainsi un fonctionnement et un entretien normaux.
6. Cette série de pompes possède des entrées horizontales et des sorties verticales ascendantes pour faciliter l'agencement des canalisations.
Conditions de travail

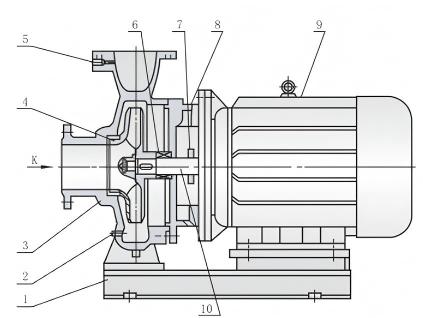

stuetural Speetftations
 | 1、底座Base 3、Corps de pompe 7、挡水圈Désecteur de l'eau |

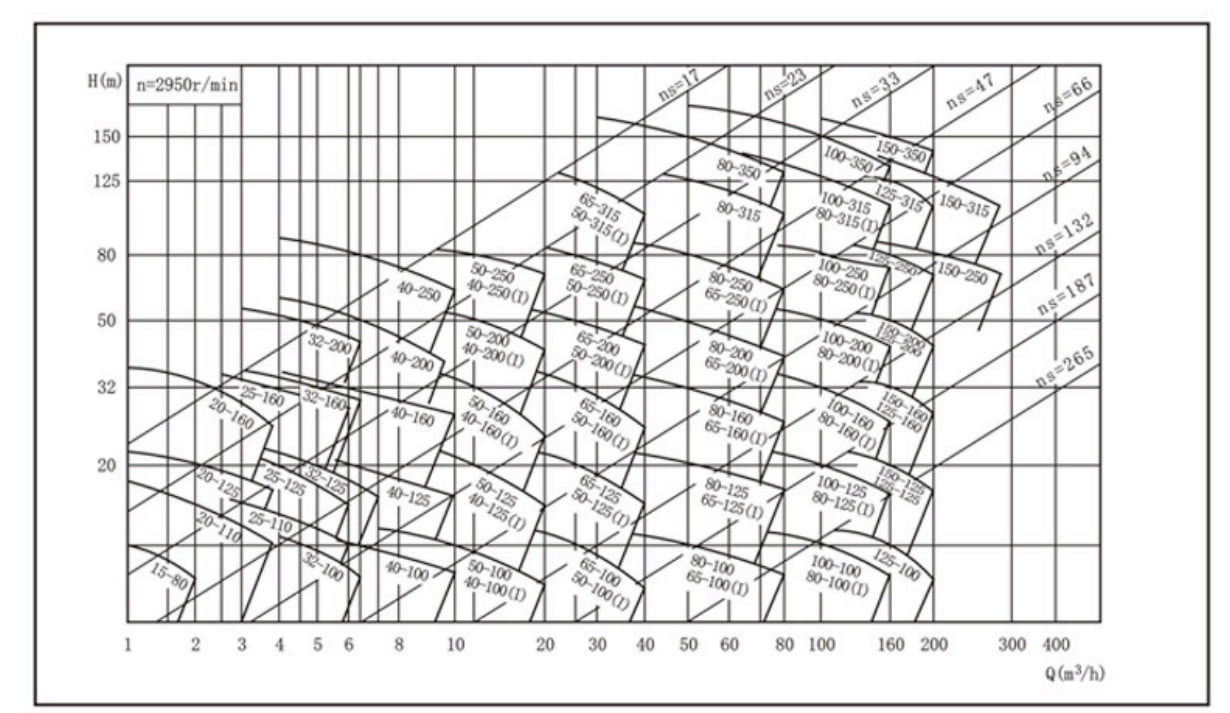

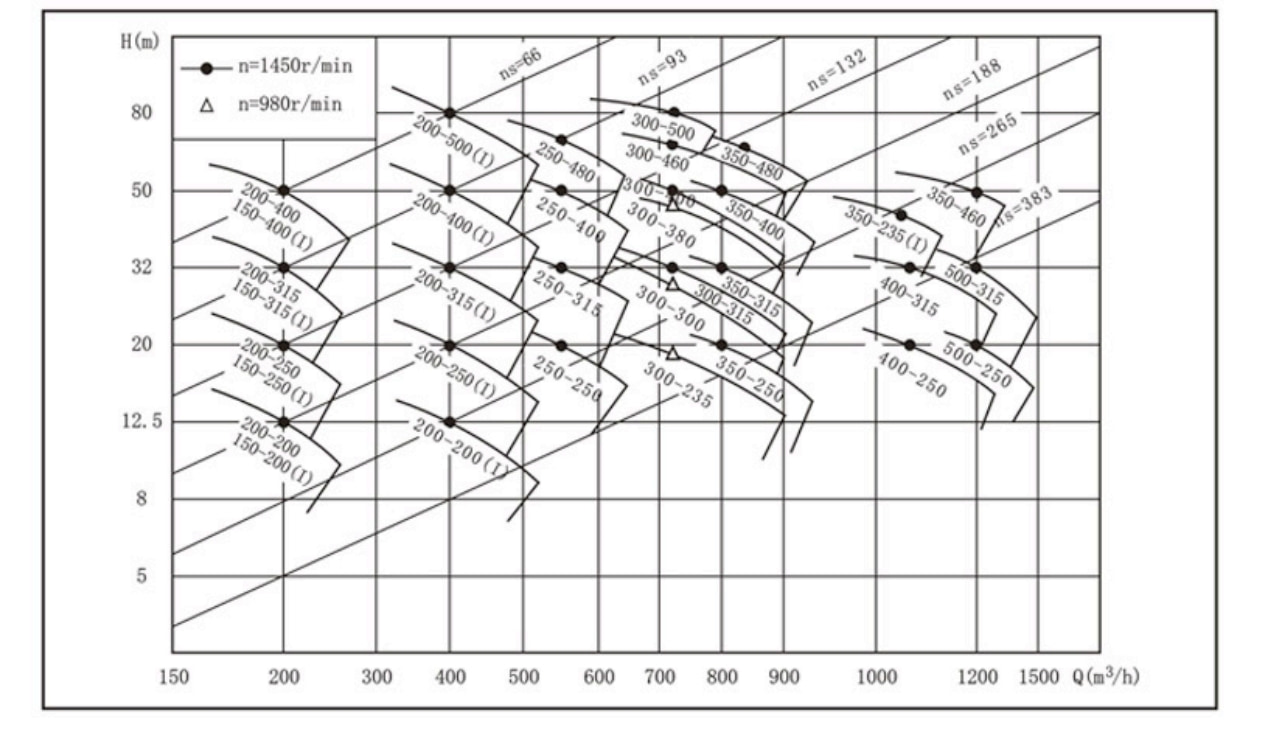

Spectre de performance
1. Lors de l'installation, le poids de la canalisation ne doit pas être supporté par la pompe, et celle-ci doit avoir son propre support ; sinon, cela pourrait entraîner une déformation de la pompe, ce qui affecterait ses performances de fonctionnement et sa durée de vie.
2. Structure intégrée de la pompe et du moteur, ne nécessitant aucune correction lors de l'installation, ce qui rend l'installation très facile.
3. Lors de l'installation, les boulons d'ancrage doivent être vérifiés afin d'éviter que la pompe ne soit soumise à des vibrations de démarrage.
4. Avant l'installation, vérifiez soigneusement l'absence de toute substance dure (pierres, cailloux, etc.) dans le passage d'écoulement de la pompe, car celles-ci pourraient perturber son fonctionnement et endommager le piston et le corps de pompe.
5. Pour faciliter l'entretien et assurer un fonctionnement sûr, une vanne de réglage est installée sur les tuyaux d'entrée et de sortie de la pompe, et un manomètre est installé près de la sortie de la pompe pour garantir que la pompe fonctionne dans la plage de pression et de débit nominales afin d'obtenir un fonctionnement normal et de prolonger la durée de vie de la pompe.
6. Lorsque la pompe doit être utilisée dans des conditions de faible hauteur de refoulement, un clapet de pied doit être installé et le tuyau d'aspiration ne doit pas comporter trop de coudes. Aucune fuite d'eau ni d'air n'est autorisée.
7.Dsctwrge ppeire, ihte ron-etun vae shal be mounted at the outsdn ot gate valve.
8. Après l'installation, la pompe doit fonctionner correctement et aucun bruit de frottement ou de blocage de la turbine ne doit être audible. Si tel est le cas, démontez la pompe pour en rechercher les causes.
9. La pompe peut être installée par un raccord rapide et flexible.

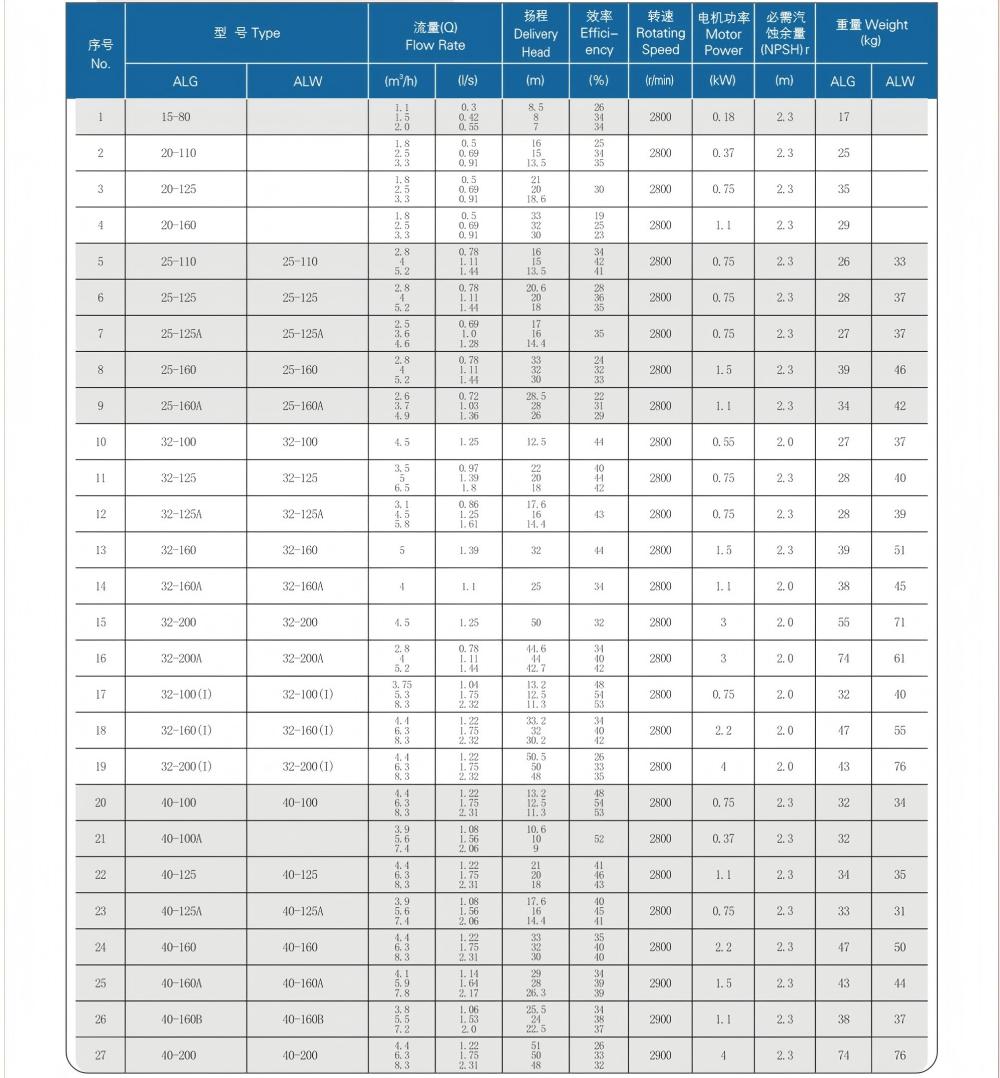

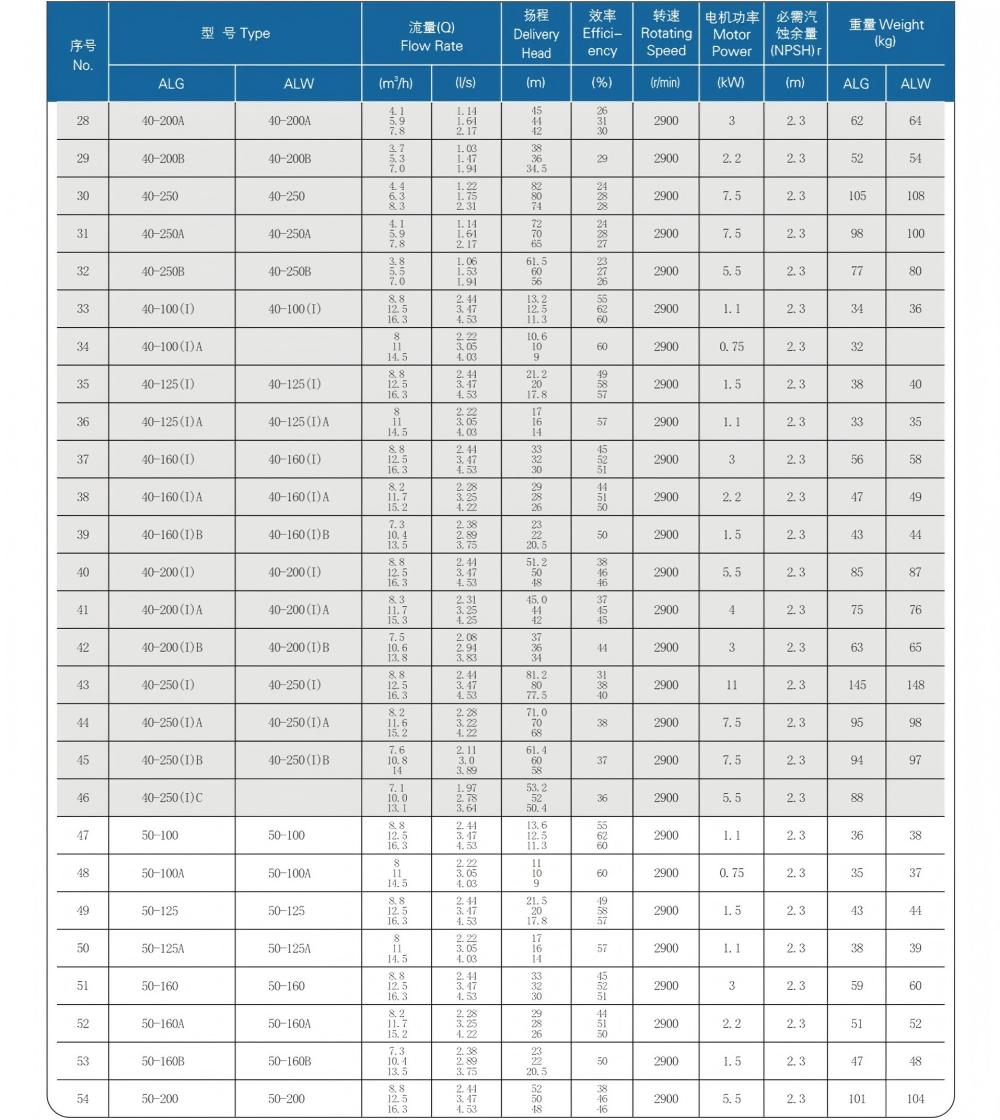

Tableau des paramètres de performance
