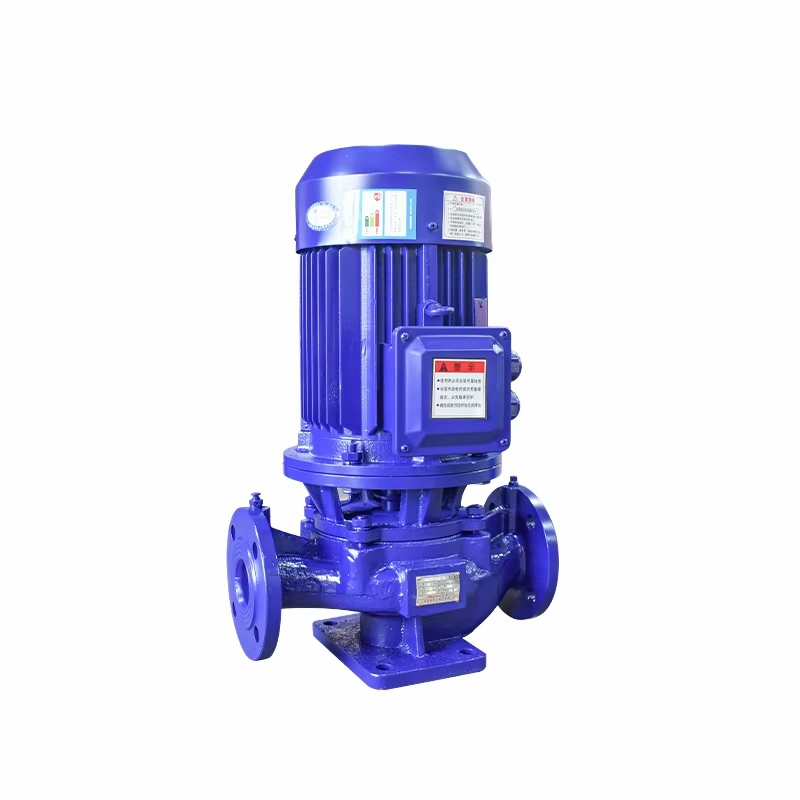

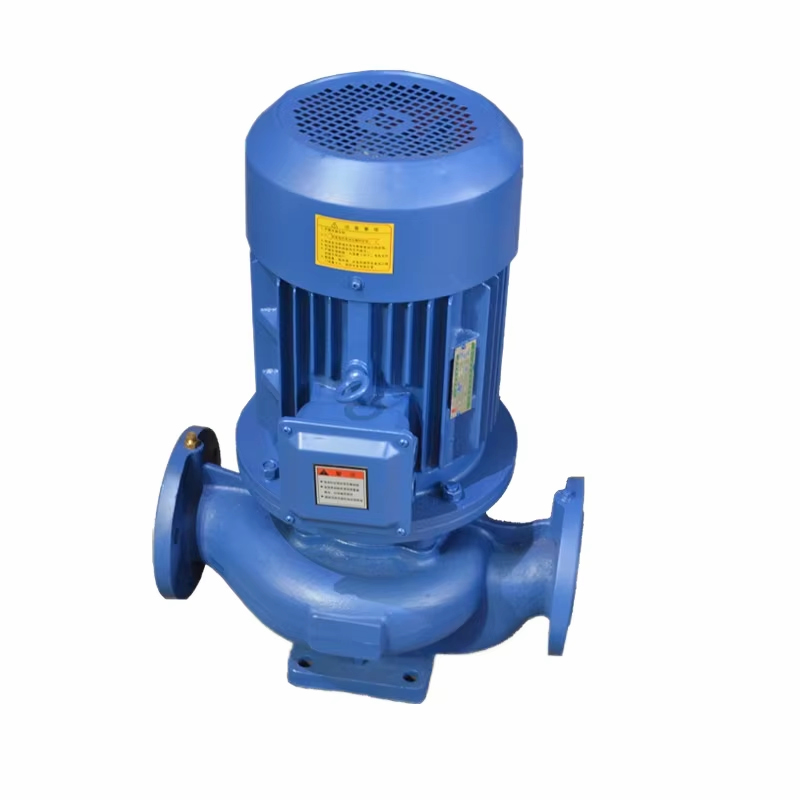

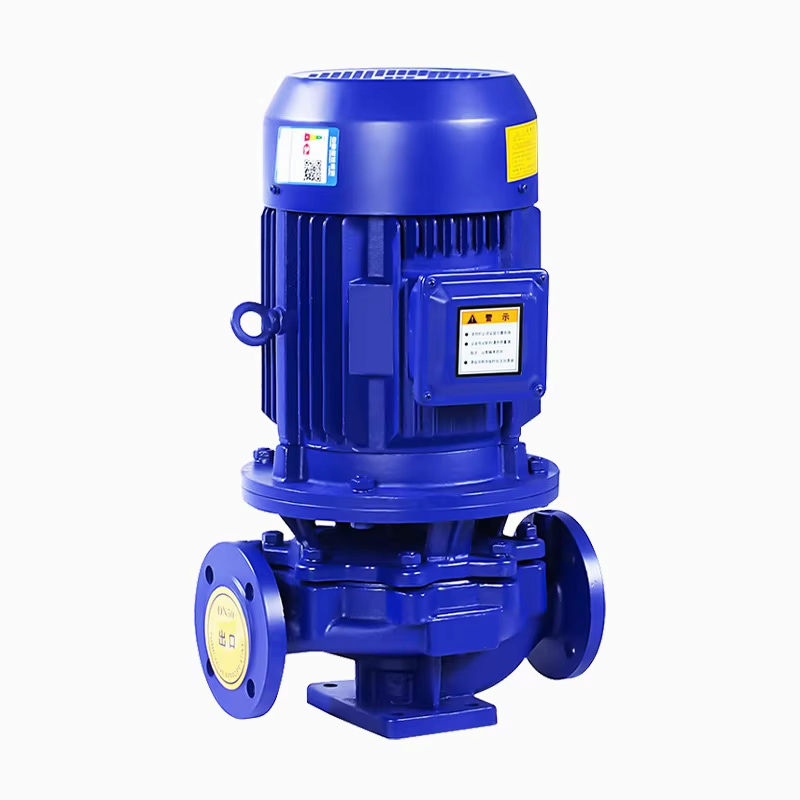

Pompe centrifuge chimique pour pipeline vertical de la série ISV, fabriquée en Chine

Pompe centrifuge verticale pour canalisation

Paramètres techniques :

débit, Q : maximum 1500 m³/h

Tête, H : maximum 162 m

Température moyenne : -20℃ - 240℃

Pression du système : max. 16 bar

Aperçu

Les pompes centrifuges monocellulaires à simple aspiration de la série ISV sont conçues intelligemment sur la base de pompes verticales classiques, en collaboration avec nos experts nationaux. Elles utilisent un modèle hydraulique avancé et les performances des pompes centrifuges IS. Selon les différences de température, de fluide et de conditions de service, des pompes à eau chaude, des pompes haute température, des pompes chimiques anticorrosion, des pompes à huile, des pompes chimiques antidéflagrantes et des pompes basse vitesse dérivées de l'ALG sont disponibles. Offrant un rendement élevé, des économies d'énergie, un faible niveau sonore et des performances stables, ces produits sont conformes à la dernière norme JB/T53058-93 du ministère des Machines de la République populaire de Chine et sont conçus et fabriqués selon la norme ISO2858.

Usage

1. Les pompes centrifuges à tuyauterie verticale ISV sont utilisées pour le transport d'eau propre et de liquides aux propriétés physiques et chimiques similaires à l'eau. Elles sont utilisées pour l'approvisionnement en eau et le drainage industriels et urbains, l'alimentation en eau sous pression dans les immeubles de grande hauteur, l'irrigation des jardins, la pressurisation pour la lutte contre les incendies, le transport longue distance, le chauffage, la ventilation, la circulation frigorifique, ainsi que pour la pressurisation cyclique de l'eau froide et chaude dans les salles de bains, entre autres équipements. Température de service T<80℃.

2. Les pompes chimiques à tuyauterie verticale ISVP sont utilisées pour le transport de liquides corrosifs ne contenant pas de particules solides et dont la viscosité est proche de celle de l'eau. Elles sont utilisées dans les industries pétrolière, chimique, métallurgique, électrique, papetière, agroalimentaire, pharmaceutique et des fibres synthétiques, etc. Leur température de service est comprise entre 20 °C et 120 °C.

Caractéristiques

1. Structure verticale, l'entrée et la sortie sont de mêmes tailles et sur la même ligne centrale, peuvent être montées dans un pipeline, tout comme une vanne, apparence compacte et attrayante, faible occupation du sol, faible coût de construction, service extérieur si fourni avec un couvercle de protection.

2. Turbine montée directement sur l'arbre étendu du moteur, dimensions axiales courtes, structure compacte et configuration raisonnable de la pompe et du roulement du moteur pour équilibrer efficacement la charge radiale et axiale produite par le fonctionnement de la pompe, assurant ainsi un fonctionnement en douceur, peu de vibrations et une faible entaille.

3. Utilisation d'une garniture mécanique ou d'une combinaison de garnitures mécaniques pour l'étanchéité de l'arbre. Bague d'étanchéité en alliage de titane importé. Garniture mécanique résistante aux hautes températures, en alliage dur et résistante à l'usure, prolongeant ainsi efficacement sa durée de vie.

4. Installation et entretien faciles, pas besoin de démonter le système de tuyauterie, et tous les composants du rotor peuvent être retirés uniquement en retirant les écrous sur le siège du raccord de la pompe.

5. Modes de fonctionnement en série et en parallèle répondant au débit et à la hauteur de refoulement requis.

6. Installation verticale et horizontale selon les exigences de disposition des canalisations.

Conditions de travail

1. Pression d'aspiration ≤ 1,0 MPa, ou pression de service maximale du système de pompage ≤ 1,6 MPa. À savoir : pression d'aspiration + hauteur manométrique ≤ 1,6 MPa, pression d'essai statique de 2,5 MPa. Veuillez préciser la pression de service du système lors de la commande. Pour une pression de service supérieure à 1,6 MPa, veuillez la préciser séparément lors de la commande afin de faciliter l'utilisation de pièces en contact avec le fluide et de raccords en acier moulé.

2. Température ambiante <40℃, humidité relative<95%.

3. La teneur volumique en particules solides dans le milieu à distribuer ne doit pas dépasser 0,1 % du volume unitaire, granularité<0,2 mm.

Remarque : pour manipuler des particules moyennes transportant de petites particules, veuillez préciser lors de la commande pour notre commodité d'utiliser un joint mécanique résistant à l'usure.
