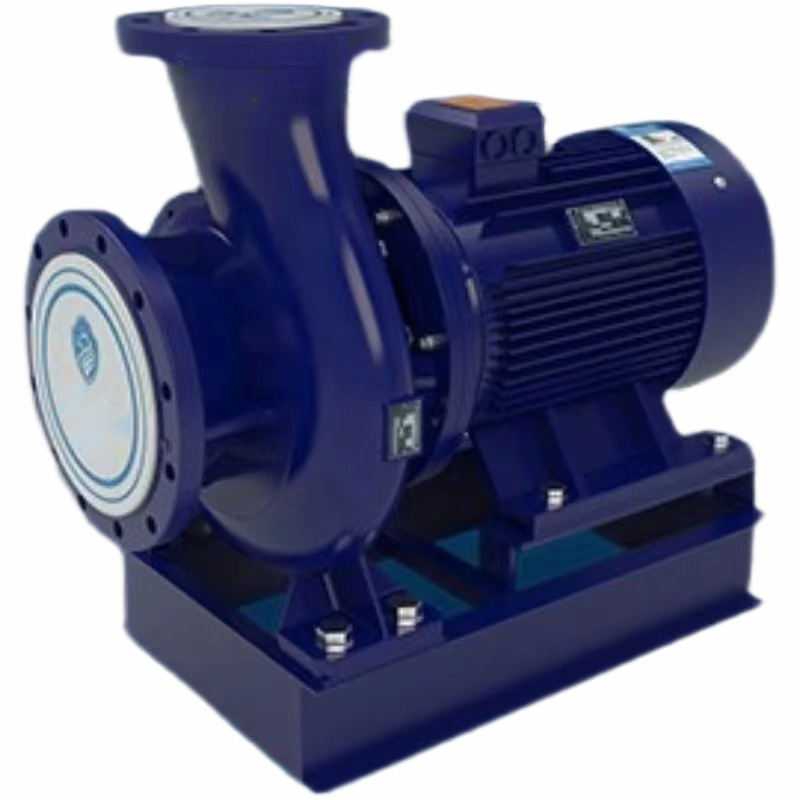

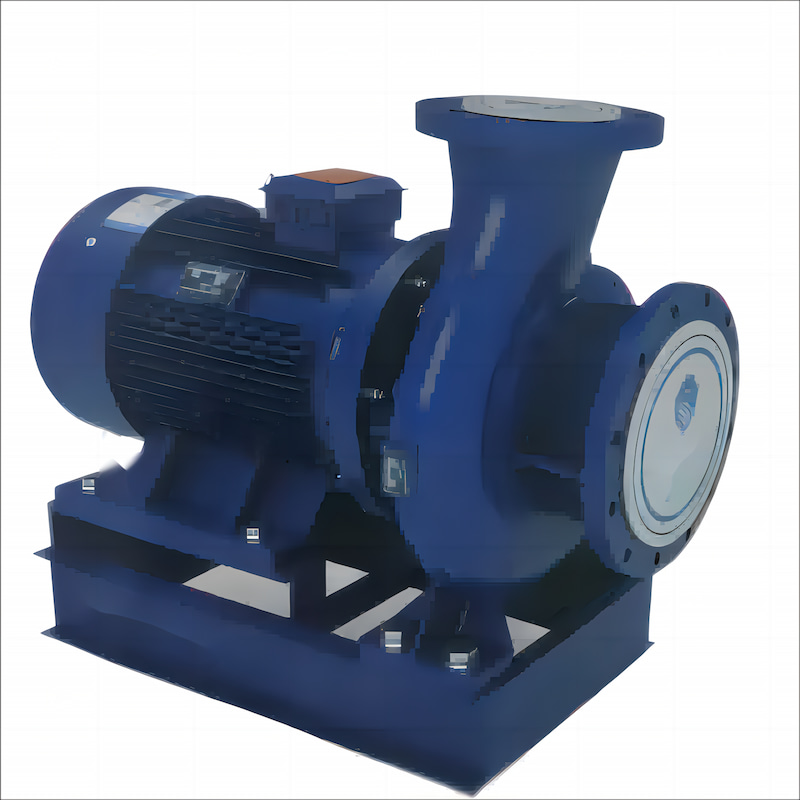

Pompe centrifuge horizontale compacte structurée ISH et ISHP chinoise

pompe centrifuge horizontale

Paramètres techniques :

Débit, Q : max. 1450 m³/h

Tête, H : max. 156 m

Température moyenne : -20℃ - 120℃

Pression du système : max. 16 bar

Aperçu

Les pompes centrifuges horizontales des séries ISH et ISHP sont conçues de manière optimale avec des modèles hydrauliques avancés, basés sur les performances des pompes centrifuges IS et IR et la norme ISO2858. Elles constituent une nouvelle génération de pompes horizontales hautement efficaces et économes en énergie.

Usage

Les pompes centrifuges horizontales ISH sont utilisées pour le traitement de l'eau propre et des liquides aux propriétés physiques et chimiques similaires à l'eau. Elles sont utilisées pour l'alimentation en eau et le drainage industriels et urbains, l'alimentation en eau sous pression des immeubles de grande hauteur, des navires, l'irrigation des jardins, la pressurisation anti-incendie, le transport longue distance, le chauffage, la ventilation, la circulation frigorifique, ainsi que pour la pressurisation cyclique de l'eau froide et chaude dans les salles de bains, et pour d'autres équipements. La température du fluide de service ne doit pas dépasser 85 °C.

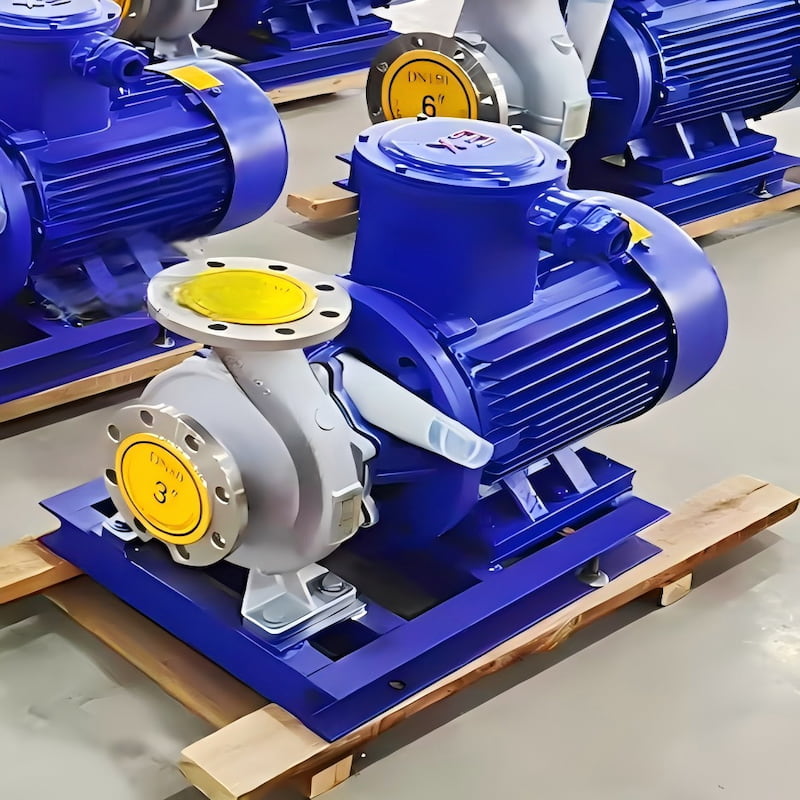

Les pompes centrifuges chimiques horizontales ISHP sont applicables à la manipulation de liquides corrosifs dans les industries du pétrole, de la chimie, de la métallurgie, de l'énergie électrique, de la fabrication du papier, des produits alimentaires, des produits pharmaceutiques et des fibres synthétiques, etc. Température de service -20 ~ 105 ℃.

Caractéristiques

1. Structure compacte. Structure horizontale, intégrant moteur et pompe. Aspect esthétique et encombrement réduit. Comparé aux pompes horizontales classiques, il permet un gain de place de 30 %. L'utilisation d'un moteur extérieur IP54 permet une utilisation en extérieur sans nécessiter de local technique.

2. Fonctionnement fluide, faible bruit et concentricité élevée des composants. Le moteur et la pompe à couplage direct présentent une structure intermédiaire simplifiée et une stabilité de fonctionnement accrue. La turbine bénéficie d'un excellent équilibrage dynamique et statique, garantissant l'absence de vibrations et un faible niveau sonore en fonctionnement, ce qui prolonge la durée de vie des roulements et améliore les conditions d'utilisation.

3. Utilisation d'un joint mécanique de qualité pour le joint d'arbre, les bagues d'étanchéité rotatives et fixes en alliage dur pour assurer la résistance à l'abrasion, l'étanchéité et une longue durée de vie.

4. Utilisation d'un modèle hydraulique avancé pour offrir une efficacité élevée et une performance sonore.

5. Structure distinctive. Corps de pompe équipé d'un orifice de vidange d'eau sur sa face inférieure, brides d'entrée et de sortie avec prises de pression, garantissant ainsi un fonctionnement et un entretien optimaux.

6. Cette série de pompes possède des entrées horizontales et des sorties verticales vers le haut pour faciliter l'agencement des canalisations.

Conditions de travail

1. La pression de travail maximale du système de pompe est de 1,6 MPa, à savoir la pression d'aspiration de la pompe + la hauteur de refoulement de la pompe ≤ 1,6 MPa. (Pour obtenir une pression de travail du système de pompe supérieure à 1,6 MPa, il convient de la spécifier séparément lors de la passation d'une commande pour notre commodité d'utiliser de l'acier moulé pour les pièces mouillées et les pièces de connexion en production).

2. Le fluide à traiter doit être de l'eau propre ou un autre liquide similaire à l'eau en termes de propriétés physiques et chimiques. (Pour traiter un fluide contenant de petites particules, veuillez préciser lors de votre commande l'utilisation d'une garniture mécanique résistante à l'usure.)

3. Température ambiante ne dépassant pas 40℃, altitude au-dessus du niveau de la mer ne dépassant pas 1 000 m et humidité relative ne dépassant pas 95 %.
