Pompe centrifuge à aspiration axiale standard IS

Pompe centrifuge à aspiration axiale standard

Présentation du produit

Pompe centrifuge standard à aspiration axiale série IS, avec structure d'accouplement, aspiration axiale axiale et refoulement radial. Différentes combinaisons de matériaux et structures d'étanchéité mécaniques sont disponibles selon les différents fluides acheminés. Améliorer le niveau technique de l'industrie nationale des équipements et répondre efficacement aux besoins des appareils et des processus, afin de répondre aux exigences de sécurité, de fiabilité, d'économie d'énergie et de protection de l'environnement.

Domaine d'application

Le traitement de l'eau, l'industrie textile, le lavage et le nettoyage, l'industrie chimique, l'industrie maritime, la fabrication du papier, les centrales électriques, etc., offrent d'excellentes solutions et une garantie plus fiable pour les applications connexes ; couvrant la plage de débit et de levage de faible à élevée.

Application de la technologie

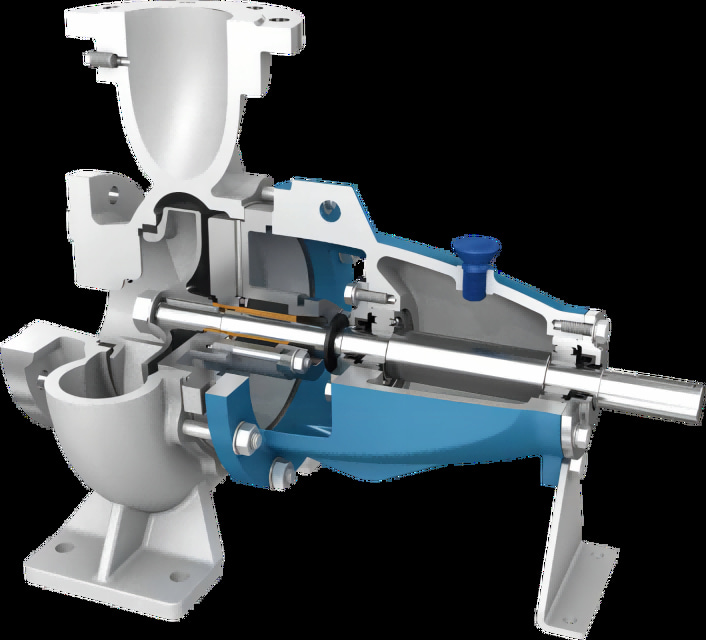

Structure horizontale, aspiration axiale, refoulement radial, ouverture arrière. Les conduites d'aspiration et de vidange sont démontables sans démontage du couvercle et de la turbine. Conception modulaire, usinage de précision par centre d'usinage. Pompe en acier inoxydable, entièrement moulée avec précision, pouvant être traitée par décapage et oxydation, offrant une esthétique soignée et élégante.

Norme de mise en œuvre du produit : DIN24255

Moyen de transport

Liquide propre, fluide et non vaporisable. Le milieu contient des matières solides insolubles, la granulométrie est inférieure à 3 mm, la teneur volumique est inférieure à 2 %, le coefficient de viscosité dynamique du liquide doit être inférieur à 150 cst et les performances doivent être corrigées lorsqu'il est supérieur à 20 cst.

Paramètre technique

Diamètre d'injection : DN 50 à DN 350 mm

Diamètre de refoulement : DN32 ~ DN300mm

Débit maximal Q : 1440 m³/h

Dénivelé maximal H : 150 m

Vitesse : 2900 tr/min, 1450 tr/min

Pression de travail : 1,6 ~ 2,5 MPa

Sens de rotation : tourner dans le sens des aiguilles d'une montre à partir de l'extrémité du moteur et se référer au modèle de type lorsque la condition d'alimentation est de 60 Hz

Exigence de fonctionnement

Température moyenne : -20°C ~ + 85°C

Température ambiante maximale : + 40°C

Altitude : inférieure à 1000 mètres, si l'altitude est supérieure à 1000 mètres, sélectionnez le moteur plateau en fonction de l'altitude du point d'utilisation, ou augmentez la puissance du moteur.

Humidité relative : moins de 95 %

Science des matériaux

Corps de pompe : matériau standard fonte grise, en option fonte ductile, acier moulé, acier inoxydable, acier inoxydable duplex, etc.

Roue et bague d'étanchéité : matériau standard fonte grise, en option fonte ductile, acier moulé, acier inoxydable, alliage de cuivre, acier inoxydable duplex, etc.

Arbre de pompe : matériau standard en acier au carbone 45 #, disponible en 20Cr13, acier inoxydable, etc.

Manchon d'arbre d'étanchéité : acier inoxydable, acier inoxydable duplex, etc.

Forme de joint d'arbre : garniture d'étanchéité, garniture mécanique

Combinaisons multiples de matériaux pour répondre à diverses conditions de travail. Des matériaux spéciaux peuvent être personnalisés selon les besoins.
