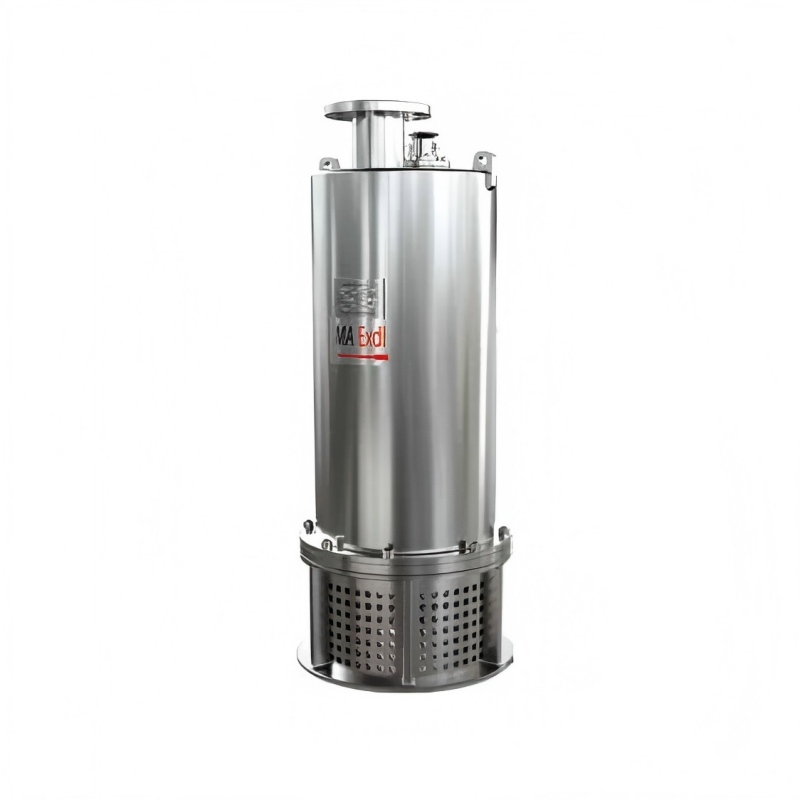

La section de passage du fluide adopte une structure de support inférieure combinée à un ensemble de turbine à plusieurs étages, permettant à la pompe à eau de répondre aux exigences de haute pression et de débit important dans diverses conditions d'installation.
Application
Scénarios non antidéflagrants dans les industries chimiques, pétrolières, pharmaceutiques, minières, papetières, cimentières, sidérurgiques, de production d'énergie, de traitement du charbon, etc.
Systèmes de drainage des stations d'épuration urbaines, génie municipal, etc.
Adapté au secteur de la construction et à d'autres secteurs nécessitant le transport d'eaux usées contenant des particules, ainsi qu'au pompage d'eau claire ou de liquides aux propriétés corrosives.
Étangs, bassins piscicoles ou lieux où il est nécessaire de pomper des liquides corrosifs tels que l'eau de mer et les eaux usées chimiques.
Avantage structurel
Les éléments d'écoulement adoptent une structure de support inférieure, associée à un agencement de turbine à plusieurs étages, garantissant que la pompe répond aux exigences de haute pression et de débit important dans diverses conditions d'installation.
Fabriqué en fonte dure. Les pièces en contact avec le fluide bénéficient d'un traitement de surface spécial garantissant une durabilité à long terme.
Les garnitures mécaniques présentent une résistance à haute pression, ce qui permet aux pompes d'être immergées plus profondément. La pompe équipée d'une chemise de refroidissement ne pouvait pas
Entièrement immergé dans le milieu, les éléments d'écoulement situés sous le moteur assurent le refroidissement par eau du moteur pendant son fonctionnement, prolongeant ainsi sa durée de vie et permettant son fonctionnement à bas niveau d'eau.
La conception de la sortie supérieure permet un gain de place.
Le moteur est disponible en option avec protection contre la surchauffe.
La pompe comporte un orifice de décompression permettant de relâcher la pression exercée par le fluide sur le joint d'arbre.
Conditions de travail
Température moyenne ≤ 60 °C, densité moyenne <1200kg/m³，PH 4-10 .
Lorsqu'elle est utilisée pour le pompage de fluides hautement corrosifs ou de milieux contenant des particules solides abrasives, la pompe nécessite une personnalisation spéciale.
Le diamètre des particules solides dans le milieu doit être inférieur à 80 % de la dimension minimale du passage d'écoulement.
La longueur des fibres dans le milieu ne doit pas dépasser le diamètre de l'orifice de refoulement de la pompe.

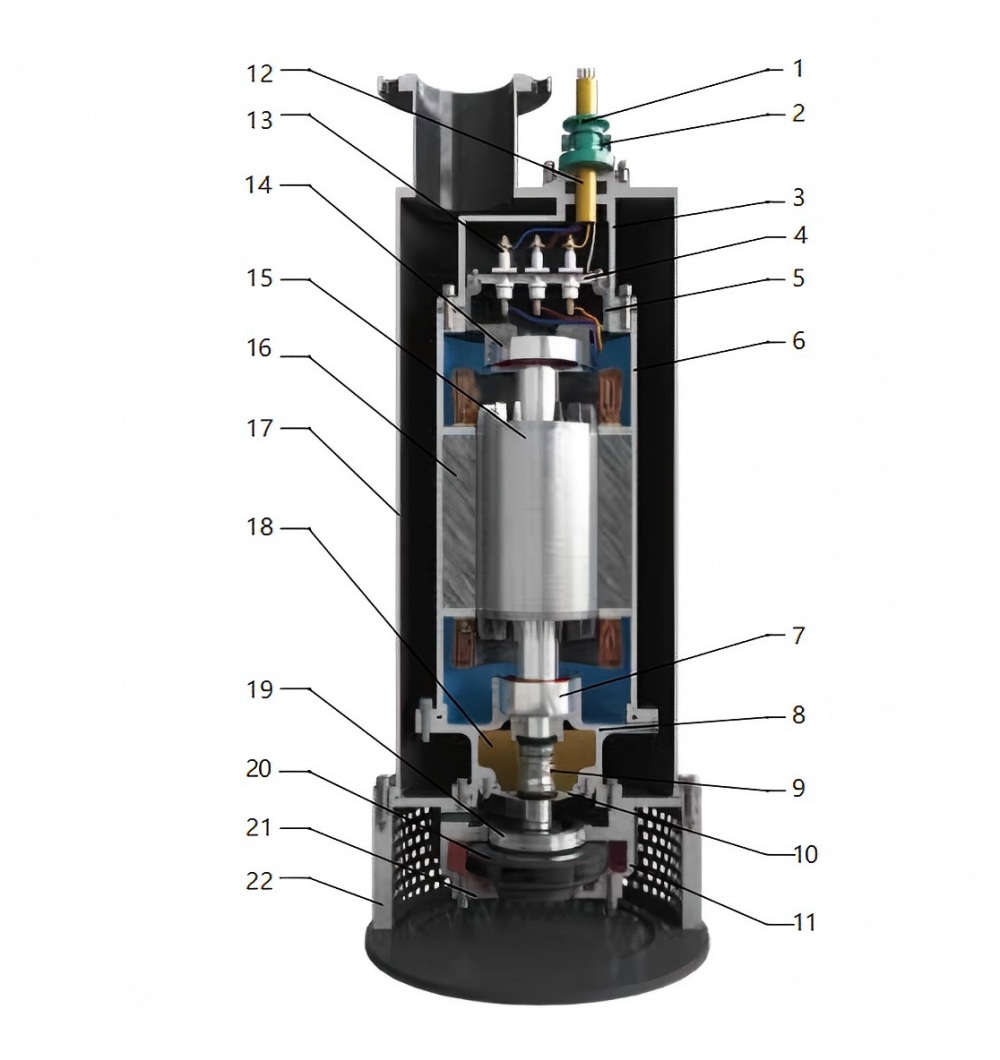

Vue éclatée
| Non. | Description |
| 1 | manchon de pression |
| 2 | Appuyer sur la tablette |
| 3 | Boîte de sortie |
| 4 | bornier |
| 5 | logement de palier supérieur |
| 6 | Corps de pompe |
| 7 | Palier inférieur |
| 8 | logement de palier inférieur |
| 9 | Joint mécanique |
| 10 | Couvercle de chambre d'étanchéité |
| 11 | Volute |
| 12 | Câble |
| 13 | bornes de câblage |
| 14 | palier supérieur |
| 15 | Rotor |
| 16 | enroulement du stator |
| 17 | Corps de pompe |
| 18 | Huile mécanique |
| 19 | bague d'usure de l'hélice |
| 20 | Turbine |
| 21 | Couvercle de pompe |
| 22 | Base |
| Non. | Modèle | Débit nominal (m³/h) | Hauteur manométrique nominale (m) | Vitesse synchrone (tr/min) | Puissance nominale (kW) | Efficacité(%) | Diamètre de sortie (mm) |
| 1 | WQN10-23-1.5 | 10 | 23 | 3000 | 1.5 | 22.9 | 50 |
| 2 | WQN10-28-2.2 | 10 | 28 | 3000 | 2.2 | 29.2 | 50 |
| 3 | WQN15-25-3 | 15 | 25 | 3000 | 3 | 31 | 40 |
| 4 | WQN15-30-4 | 15 | 30 | 3000 | 4 | 31,5 | 40 |
| 5 | WQN20-40-5.5 | 20 | 40 | 3000 | 5.5 | 33,5 | 40 |
| 6 | WQN15-55/2-5.5 | 15 | 55 | 3000 | 5.5 | 33,5 | 40 |
| 7 | WQN20-50-7.5 | 20 | 50 | 3000 | 7,5 | 35 | 40 |
| 8 | WQN15-70/2-7.5 | 15 | 70 | 3000 | 7,5 | 33.2 | 40 |
| 9 | WQN20-68/2-11 | 20 | 68 | 3000 | 11 | 35.4 | 65 |
| 10 | WQN30-58/2-11 | 30 | 58 | 3000 | 11 | 39.4 | 65 |
| 11 | WQN20-80/2-15 | 20 | 80 | 3000 | 15 | 35,5 | 65 |
| 12 | WQN40-50-15 | 40 | 50 | 3000 | 15 | 38.2 | 65 |
| 13 | WQN20-100/2-18.5 | 20 | 100 | 3000 | 18,5 | 33,9 | 65 |
| 14 | WQN30-80/2-18.5 | 30 | 80 | 3000 | 18,5 | 38.6 | 65 |
| 15 | WQN30-105/2-22 | 30 | 105 | 3000 | 22 | 38.3 | 65 |
| 16 | WQN40-80/2-22 | 40 | 80 | 3000 | 22 | 39,9 | 65 |
| 17 | WQN50-100/2-30 | 50 | 100 | 3000 | 30 | 42.4 | 65 |
| 18 | WQN60-80-30 | 60 | 80 | 3000 | 30 | 41 | 100 |
| 19 | WQN30-130/2-30 | 30 | 130 | 3000 | 30 | 38,5 | 100 |
| 20 | WQN25-150/2-30 | 25 | 150 | 3000 | 30 | 35,7 | 100 |
| 21 | WQN70-100/2-37 | 70 | 100 | 3000 | 37 | 45,91 | 100 |
| 22 | WQN30-150/2-37 | 30 | 150 | 3000 | 37 | 38,65 | 100 |
| 23 | WQN50-120/2-37 | 50 | 120 | 3000 | 37 | 37 | 100 |
| 24 | WQN40-130/2-37 | 40 | 130 | 3000 | 37 | 38,5 | 100 |
| 25 | WQN30-170/2-45 | 30 | 170 | 3000 | 45 | 37.2 | 100 |
| 26 | WQN50-150/2-45 | 50 | 150 | 3000 | 45 | 40,5 | 100 |
| 27 | WQN85-100-45 | 85 | 100 | 3000 | 45 | 47,4 | 150 |
| 28 | WQN90-120/2-55 | 90 | 120 | 3000 | 55 | 43,8 | 100 |
| 29 | WQN25-320/6-55 | 25 | 320 | 1750 | 55 | 38,06 | 65 |
| 30 | WQN50-175/2-55 | 50 | 175 | 3000 | 55 | 41,43 | 65 |
| 31 | WQN70-136/2-55 | 70 | 136 | 3000 | 55 | 44,5 | 100 |
| 32 | WQN100-100-75 | 100 | 100 | 3000 | 75 | 44,48 | 100 |
| 33 | WQN50-210/2-75 | 50 | 210 | 3000 | 75 | 41,64 | 100 |
| 34 | WQN70-150/2-75 | 70 | 150 | 3000 | 75 | 43,33 | 100 |
| 35 | WQN50-240/2-90 | 50 | 240 | 3000 | 90 | 41,83 | 100 |
La section de passage du fluide adopte une structure de support inférieure combinée à un ensemble de turbine à plusieurs étages, permettant à la pompe à eau de répondre aux exigences de haute pression et de débit important dans diverses conditions d'installation.
