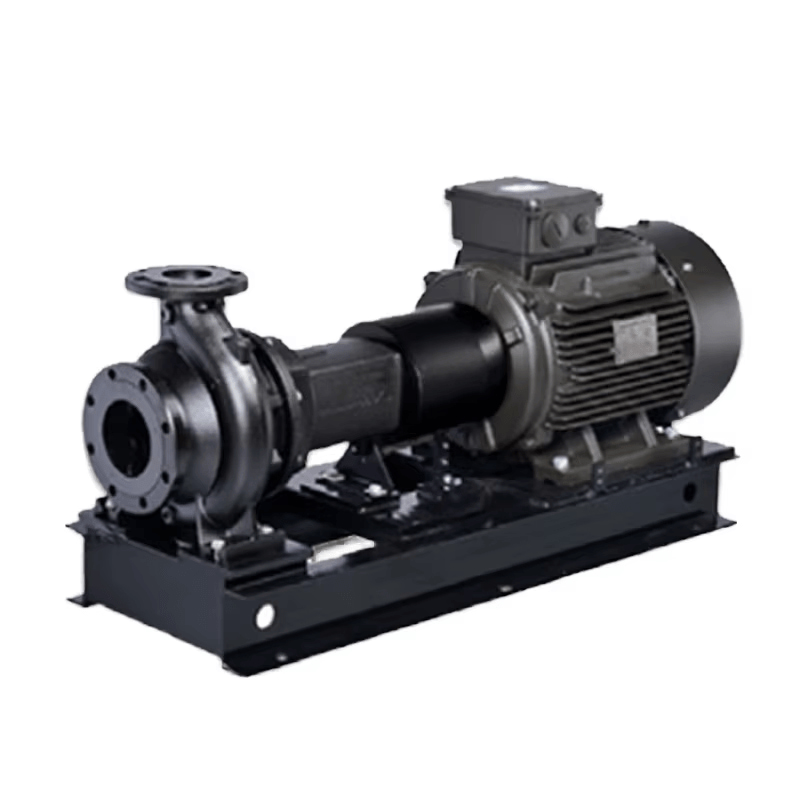

Pompe centrifuge monocellulaire à aspiration axiale horizontale à couplage direct GRUNDFOS NKG
La pompe NKG est dotée d'un arbre long et d'un moteur standard entièrement fermé et refroidi par ventilateur. Ses dimensions principales sont conformes aux normes CEI et DIN, et sa méthode d'installation est B3 (IM1001).
Modèle :
NKG 50-32-125 ACalibre importé (DN) :
50Calibre d'exportation (DN) :
32Débit nominal (m³/h) :
20Hauteur manométrique nominale (m) :
20Vitesse du moteur (tr/min) :
2900Puissance du moteur (kW) :
2.2Matériel :
Cast ironPompe centrifuge horizontale à accouplement direct, monocellulaire et à aspiration axiale
Paramètres techniques :
Débit, q : 1400 m3/h max.
Tête, h : jusqu'à 176 m
Pression, p : max. 25 bar
Température, t : -25℃-+170℃
Présentation du produit
Ces pompes sont des pompes centrifuges monocellulaires non auto-amorçantes avec entrée axiale, sortie radiale et arbre horizontal.
La bride d'entrée et la bride de sortie du NKG sont PN 16.
La taille et les performances nominales sont conformes à la norme ISO 2858 (16 bar).
La pompe NKG est dotée d'un arbre long et d'un moteur standard entièrement fermé et refroidi par ventilateur. Ses dimensions principales sont conformes aux normes CEI et DIN, et sa méthode d'installation est B3 (IM1001).
La taille de la garniture mécanique est conforme à la norme EN 12756.
Le débit fourni par les pompes NKG varie de 2 à 1200 m3/h, la hauteur de refoulement varie de 2 à 160 m et la puissance des moteurs varie de 0,25 à 355 kW. NK a une plage de débit de 200 à 2000 m3/h et une hauteur de refoulement de 12 à 100 m.
Les pompes dont la puissance requise est comprise entre 1,1 kW et 22 kW peuvent être équipées de moteurs avec convertisseurs de fréquence intégrés. Ces pompes sont appelées NKGE.
Toutes les pompes sont équilibrées dynamiquement selon la norme ISO 1940 classe 6.3. La roue est équilibrée hydrauliquement.
La gamme de produits NKG comprend deux gammes : la « gamme standard » et la « gamme haut rendement ». Le moteur EFF1 est utilisé pour les produits à haut rendement ; la gamme standard est équipée du moteur EFF2.
La pompe est conçue avec une structure rétractable ; le moteur, l'accouplement, le siège de roulement et la turbine peuvent être démontés sans démonter la coque ni la tuyauterie. Même les pompes les plus volumineuses peuvent être entretenues par une seule personne à l'aide d'un dispositif de levage.
Application
fournir de l'eau
Suralimentation industrielle
Transport de liquides industriels
Chauffage, ventilation et climatisation
irriguer
Type horizontal, utilisant un accouplement étendu, volute à division radiale à un étage (la taille de la pompe supérieure à 125 adopte une conception à deux étages) adopte une conception de pompage arrière, avec manchon d'arbre/manchon de protection d'arbre remplaçable et bague d'étanchéité du corps de pompe remplaçable, et la conception est conforme à ATEX.
