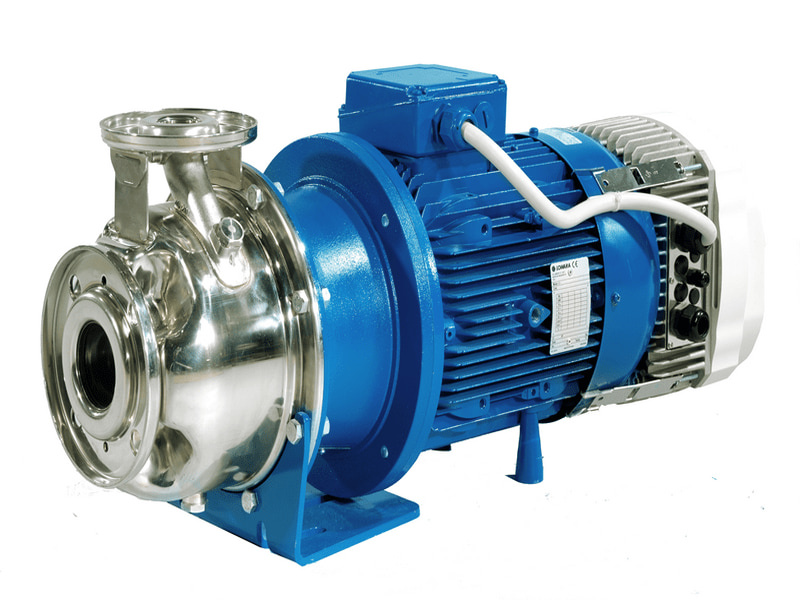

Pompe horizontale à aspiration axiale en acier inoxydable Xylem Lowara série SHS
SHS est entièrement fabriqué en acier inoxydable AISI316 et convient au traitement de l'eau et des liquides non agressifs ou modérément agressifs.
Modèle :
SHS 25-160Calibre importé (DN) :
50Calibre d'exportation (DN) :
25Débit nominal (m³/h) :
20Hauteur manométrique nominale (m) :
18Vitesse du moteur (tr/min) :
2900Puissance du moteur (kW) :
2.2Matériel :
316LPompe horizontale à aspiration axiale en acier inoxydable
Paramètre technique

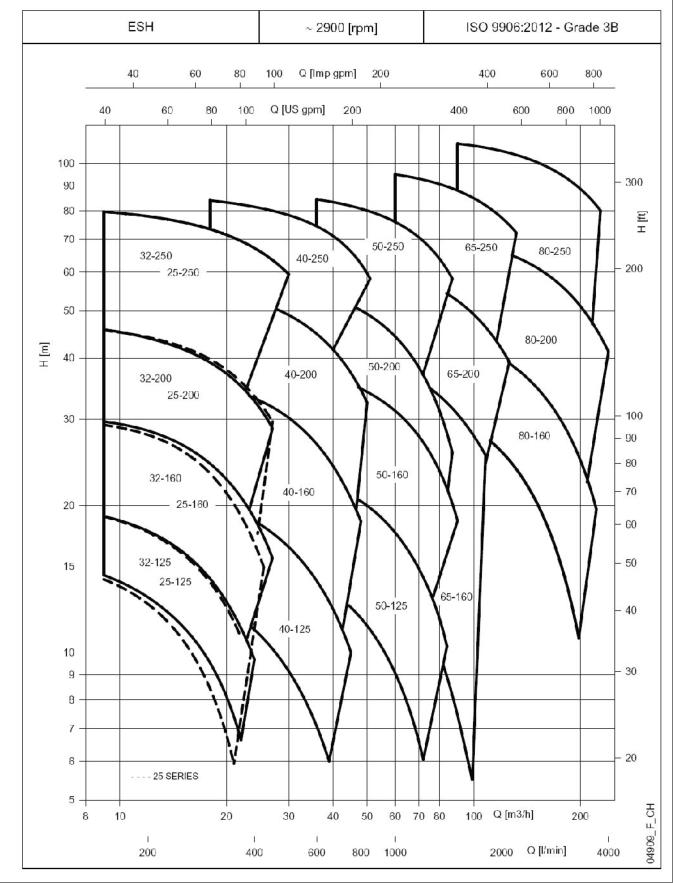

Débit maximal : gamme 2 pôles jusqu'à 240 m3/h.

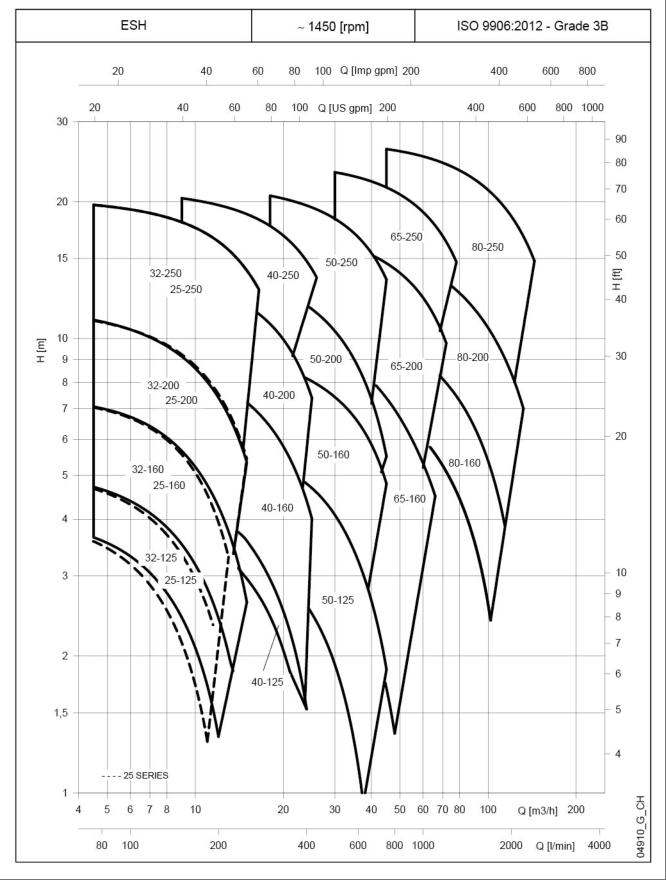

Gamme 4 pôles jusqu'à 144 m3/h
Portée maximale : portée 2 pôles jusqu'à 110 m.
La portée maximale à 4 pôles est de 27 m.
Les performances hydrauliques sont conformes à la norme ISO 9906: 2012 Classe 3B.
Plage de température du liquide :
Type standard (avec rondelle FKM*)
-10℃ à +120C
Modèle fourni sur demande (avec joint EPDM)
-30 C à +120 C.
Pression de service maximale :
12 bars à 50℃ et 10 bars à 120℃

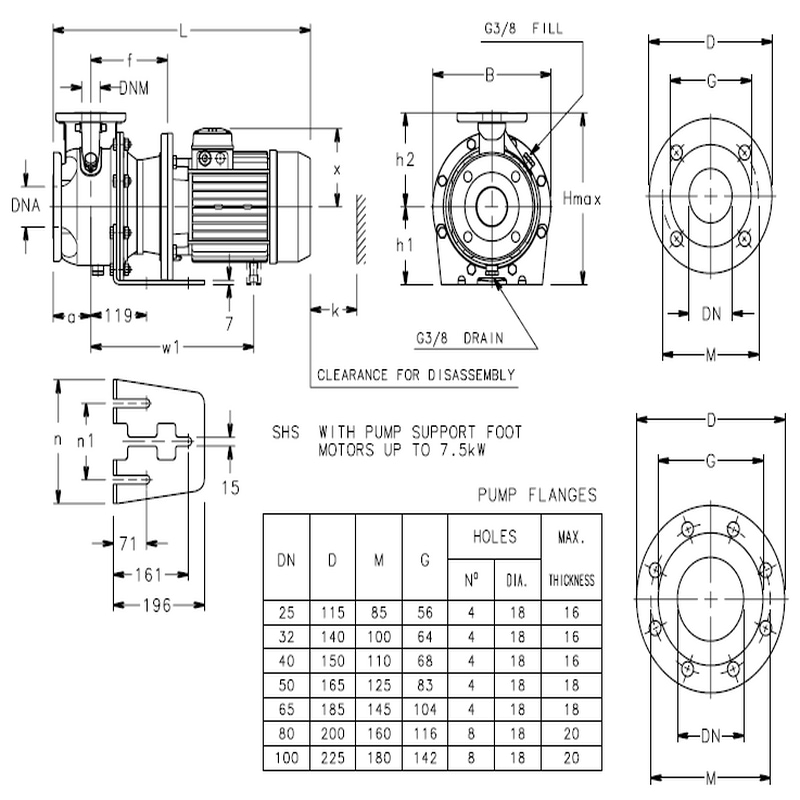

Les dimensions de raccordement sont conformes à la norme EN 733 (sauf modèle ESH 25).
Élastomère : FPM (ISO d'origine), FKM (ASTM et nouvelle ISO)
Présentation du produit
SHS est entièrement fabriqué en acier inoxydable AISI316 et convient au traitement de l'eau et des liquides non agressifs ou modérément agressifs.
Cette pompe est équipée d'une garniture mécanique interchangeable et d'un moteur à rendement IE3. Conception extractible (la roue, le support et le moteur peuvent être retirés sans couper le corps de la pompe ni la tuyauterie).

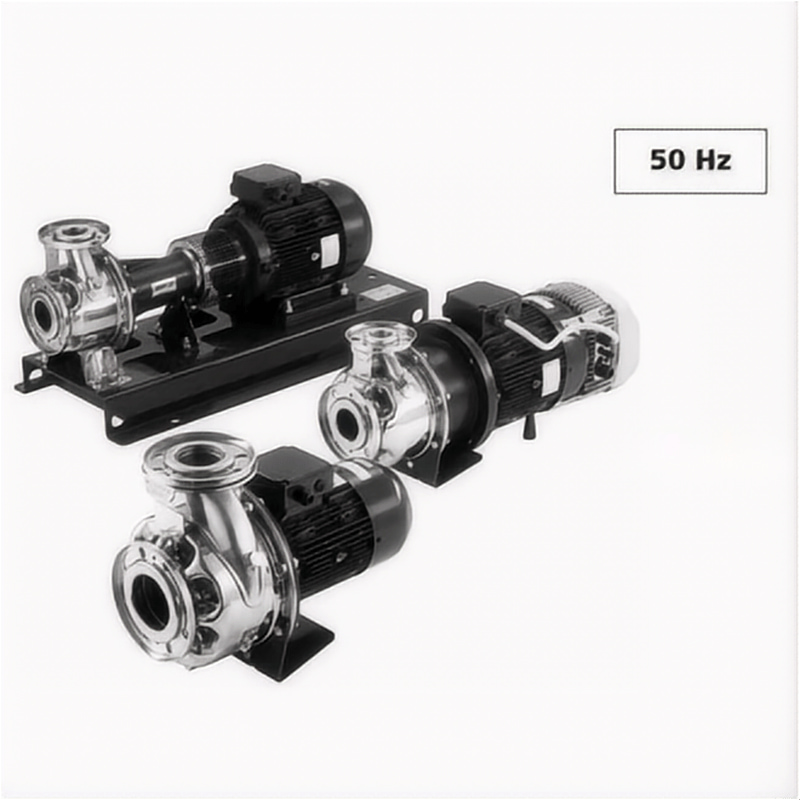

Les pompes de la série SHS ont les structures suivantes :
brachyaxe

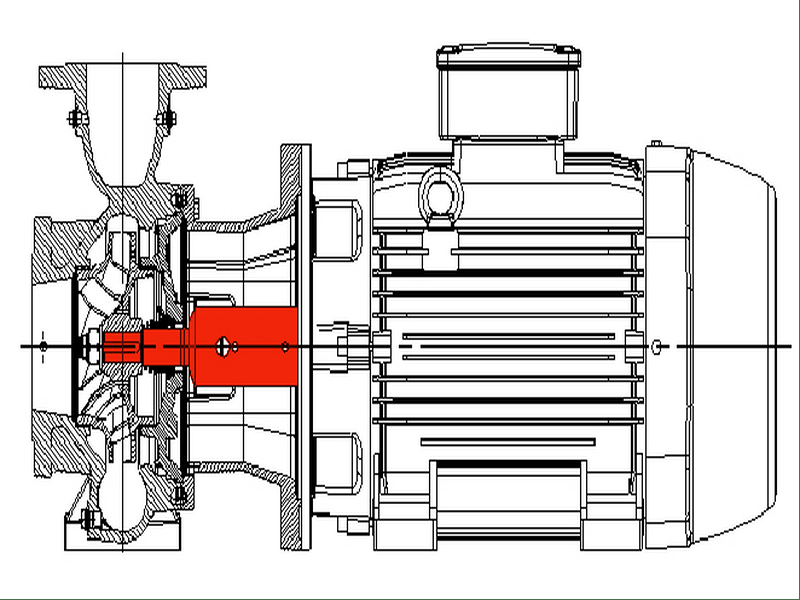

Accouplement rigide, avec un support, un adaptateur et un
L'accouplement rigide est claveté sur l'arbre d'extension du moteur standard.
Paramètres techniques du moteur
Cage d'écureuil, refroidissement par ventilateur à structure entièrement fermée (TEFC)
Gamme 2 pôles et 4 pôles
Le niveau de protection du moteur est IP55 (EN 60034-5).
Le degré de protection de la pompe électrique est IPX5 (EN 60529).
Les performances sont conformes à la norme EN 60034-1.
Classe d'efficacité IE3 (triphasé 0,75 à 37 kW)
Classe d'isolation 155(F)
Tension standard :
3x220/380V 50 Hz lorsque la puissance est inférieure ou égale à 3kW.
3× 380/660 V 50 Hz lorsque la puissance est supérieure à 3 kW.
Température ambiante maximale : 40℃
annoter
Tournez dans le sens inverse des aiguilles d'une montre lorsque vous regardez le côté aspiration de la pompe.
La pompe ne comprend pas de bride d'extrémité.
caractéristiques
Orifices de décharge DN25 à DN80.
La gamme de performances est large, avec une hauteur de levage maximale de 110 m et un débit maximal de 240 m/h.
La pression nominale est de 12 bars.
La plage de température du liquide pompé est large : -30℃ à +120℃
Il existe de nombreux matériaux parmi lesquels choisir pour de nombreux types différents de liquides pompés.
Large plage de tension.
Moteur IE3 haute performance.
Le pilote HYDROVAR en option peut fonctionner à vitesse variable.
Utiliser
CVC
Transport de liquide dans les systèmes de chauffage et de climatisation.
Transport de liquide dans le système de ventilation.
Transport de liquide légèrement corrosif ou de liquide environnemental.
fournir de l'eau
Suralimentation des bâtiments commerciaux.
Système d'irrigation.
Livraison d'eau de serre.
Diverses applications OEM
Type horizontal, utilisant un accouplement étendu, volute à division radiale à un étage (la taille de la pompe supérieure à 125 adopte une conception à deux étages) adopte une conception de pompage arrière, avec manchon d'arbre/manchon de protection d'arbre remplaçable et bague d'étanchéité du corps de pompe remplaçable, et la conception est conforme à ATEX.
