L'industrie constitue l'épine dorsale de l'économie nationale, les processus de production reposant sur la manutention, le transport et la circulation de fluides sous pression. Au cœur des systèmes industriels, les pompes centrifuges jouent un rôle essentiel pour garantir la stabilité des lignes de production, la qualité des produits et l'efficacité énergétique. Si les pompes centrifuges horizontales traditionnelles offrent des performances fiables, elles présentent des inconvénients tels qu'un encombrement important, une forte consommation d'énergie et des procédures de maintenance complexes. De plus, les pompes centrifuges horizontales de différents fabricants présentent souvent des modèles et des spécifications incompatibles, ce qui rend les pièces détachées incompatibles et augmente les coûts de réparation. La pompe centrifuge verticale multicellulaire CDL/CDLF, également connue sous le nom de pompe centrifuge multicellulaire emboutie-soudée, a rapidement conquis les marchés industriels et grand public grâce à sa conception résistante à la corrosion et aux hautes températures, ainsi qu'à ses surfaces lisses. Avec des coûts de maintenance réduits et une efficacité énergétique élevée, ce type de pompe est largement utilisé dans la production de micro et mini-pompes à eau, grâce à sa technologie de fabrication avancée et à sa facilité de production en série automatisée.

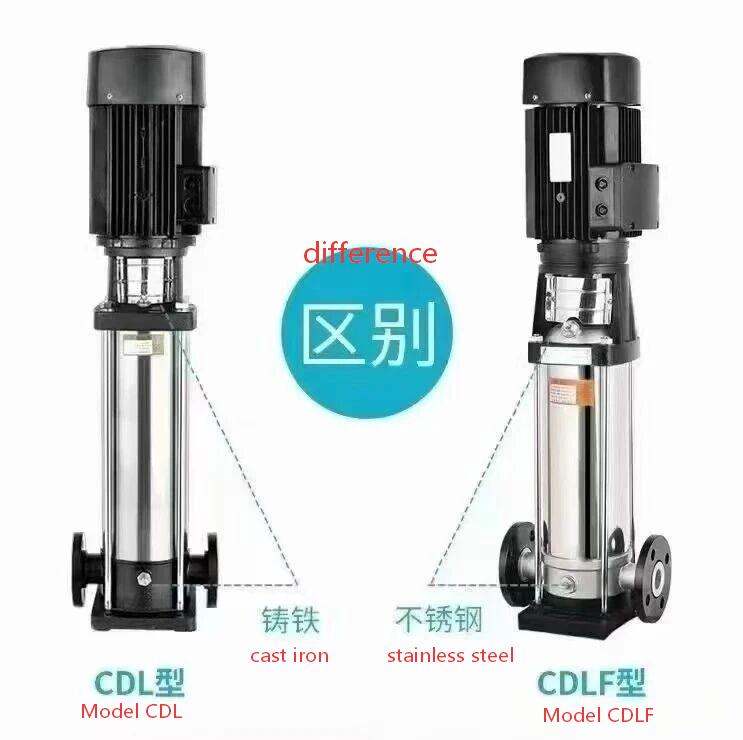

graphique : CDL/CDLF
La pompe centrifuge verticale multicellulaire CDL/CDLF est dotée d'un moteur monté au-dessus du corps de pompe et relié à l'arbre par un accouplement vertical. Cette conception réduit considérablement l'encombrement, permettant ainsi d'installer la pompe dans des canalisations étroites ou des environnements confinés tels que des puits profonds ou des socles d'équipements spécialisés.

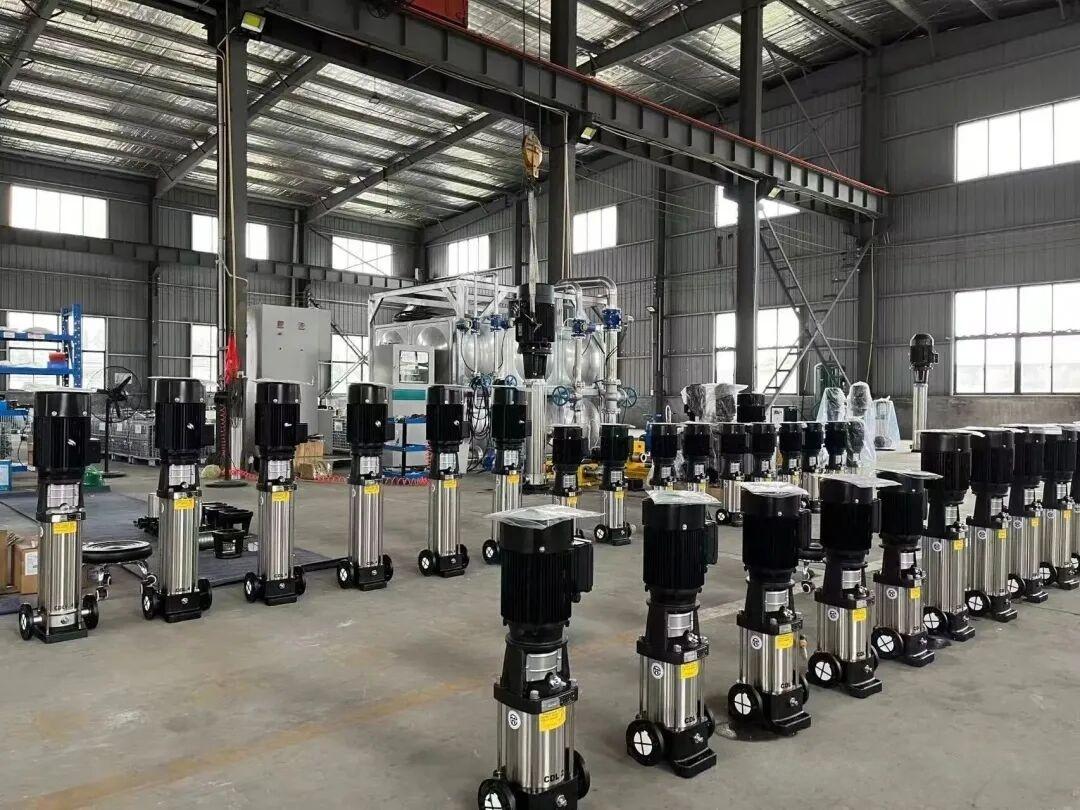

Figure : Pompe verticale multicellulaire légère
Conception multi-étagée : le corps de pompe comprend plusieurs roues et aubes directrices identiques. À chaque passage du fluide à travers un étage de roues et d’aubes directrices, sa pression augmente. La hauteur manométrique totale est calculée en multipliant la hauteur manométrique d’un étage par le nombre d’étages, ce qui permet à ce modèle de pompe d’atteindre une hauteur manométrique bien supérieure à celle d’une pompe mono-étagée, tout en conservant des dimensions et une consommation d’énergie relativement faibles.

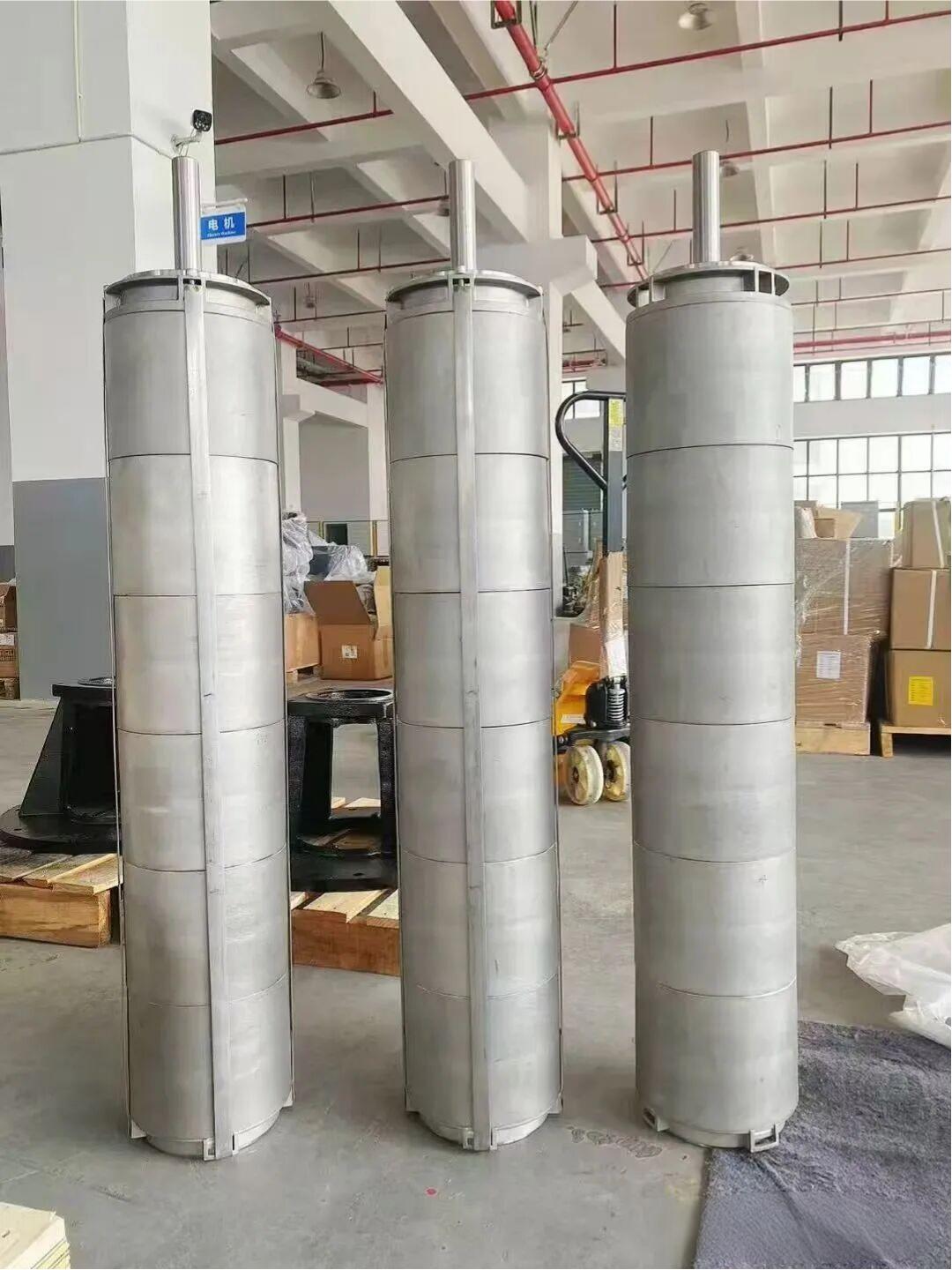

Figure : Noyau interne
Modèles hydrauliques et composants d'écoulement à haut rendement : La roue et les aubes directrices sont conçues à l'aide de modèles hydrauliques de précision, généralement optimisés par la dynamique des fluides numérique (CFD) pour assurer des canaux d'écoulement lisses et une vitesse d'écoulement uniforme, minimisant ainsi les pertes hydrauliques et améliorant l'efficacité de la pompe.
La roue est généralement dotée d'aubes incurvées vers l'arrière, une conception qui assure une performance stable et une excellente résistance à la cavitation. Les composants d'écoulement (notamment la roue, les aubes directrices et le corps de pompe) sont généralement fabriqués à partir de matériaux résistants à la corrosion et à l'usure, comme l'acier inoxydable (304, 316), ce qui garantit la longévité et la fiabilité de la pompe lors du pompage d'eau claire ou de liquides légèrement corrosifs.

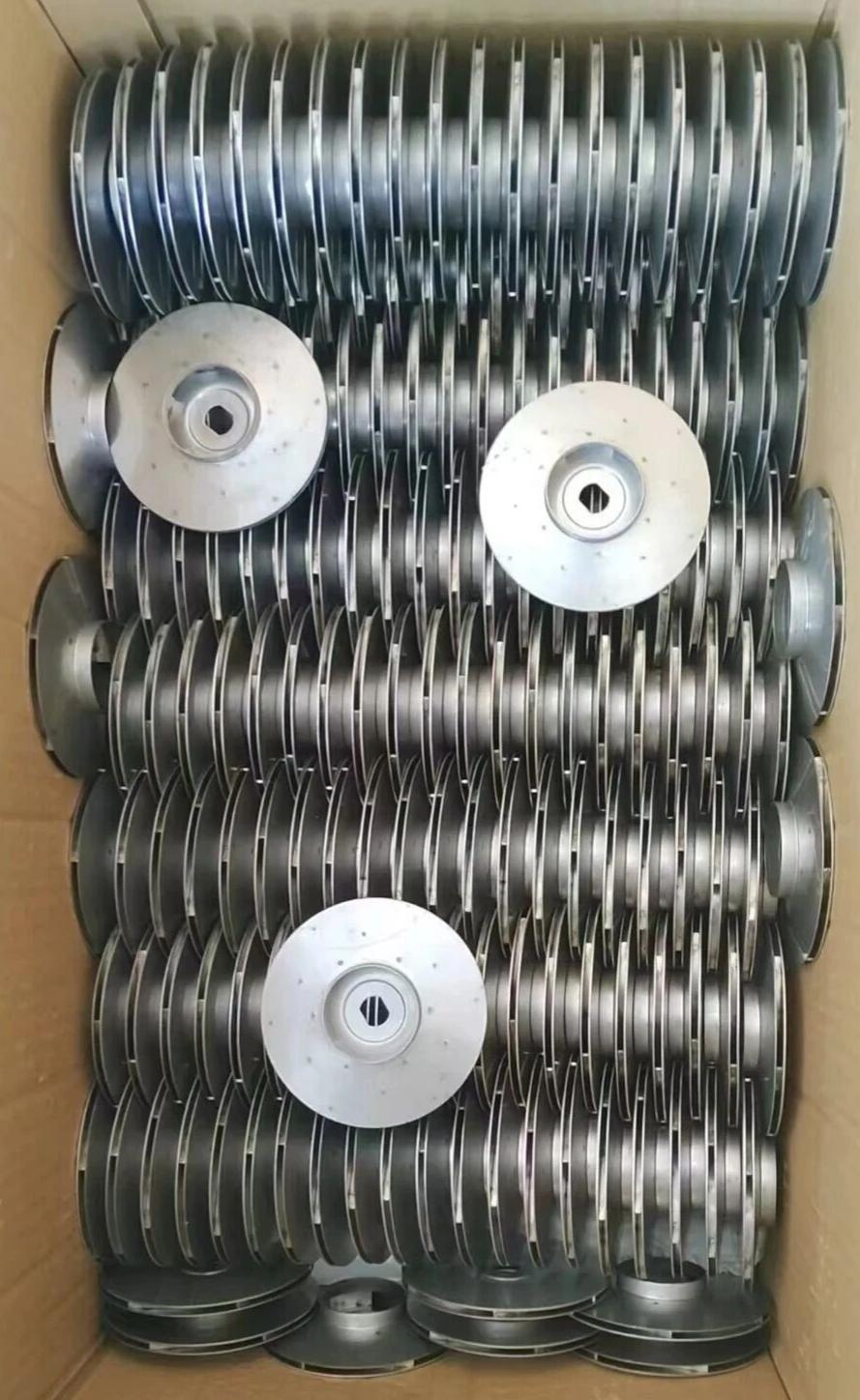

Figure : Turbine
Systèmes d'étanchéité et d'équilibrage d'arbre fiables : Système d'étanchéité d'arbre : Les pompes CDL/CDLF standard utilisent des garnitures mécaniques, qui présentent des avantages tels qu'une étanchéité optimale, une durée de vie prolongée et une faible consommation d'énergie. En fonction de la température, de la pression et des propriétés du fluide transporté, les garnitures mécaniques peuvent être sélectionnées parmi différents matériaux (par exemple, carbure de silicium, alumine, carbure cémenté) et configurations. Pour des conditions de fonctionnement plus exigeantes, des garnitures mécaniques à double face ou des garnitures intégrées peuvent être utilisées.
Équilibrage des forces axiales : Les pompes multicellulaires génèrent des forces axiales importantes en fonctionnement. Les pompes CDL/CDLF utilisent généralement un tambour d’équilibrage ou une configuration tambour d’équilibrage + disque d’équilibrage pour neutraliser la majeure partie de ces forces, la partie résiduelle étant absorbée par la butée axiale côté moteur. Cette conception réduit considérablement les charges sur les paliers, améliorant ainsi la stabilité de fonctionnement et la durée de vie des composants du rotor.
Conception de la dynamique du rotor : L'arbre de la pompe est généralement fabriqué en acier inoxydable à haute résistance et subit un équilibrage dynamique de précision (atteignant généralement les normes G6.3 ou supérieures) pour assurer un fonctionnement en douceur à haute vitesse, minimisant les vibrations et le bruit.
La disposition judicieuse des paliers (paliers de guidage supérieurs et inférieurs) assure un support stable pour l'arbre de la pompe, garantit un jeu uniforme entre la roue et les composants fixes tels que la bague d'étanchéité, et maintient le fonctionnement à haut rendement de la pompe.
Figure : Aile de guidage de support
