Pratique du design
La conception des systèmes fluidiques est généralement élaborée pour répondre aux exigences d'autres systèmes. Par exemple, dans les applications de refroidissement, les besoins en transfert thermique déterminent le nombre d'échangeurs de chaleur nécessaires, leurs dimensions et les débits requis. Ensuite, les performances des pompes sont calculées en fonction de la configuration du système et des caractéristiques des équipements. Dans d'autres applications, comme le rejet des eaux usées municipales, la capacité de la pompe dépend du volume d'eau requis, ainsi que de la hauteur manométrique et de la pression nécessaires. Le choix et la configuration de la pompe doivent être déterminés en fonction des exigences de débit et de pression du système ou du service.

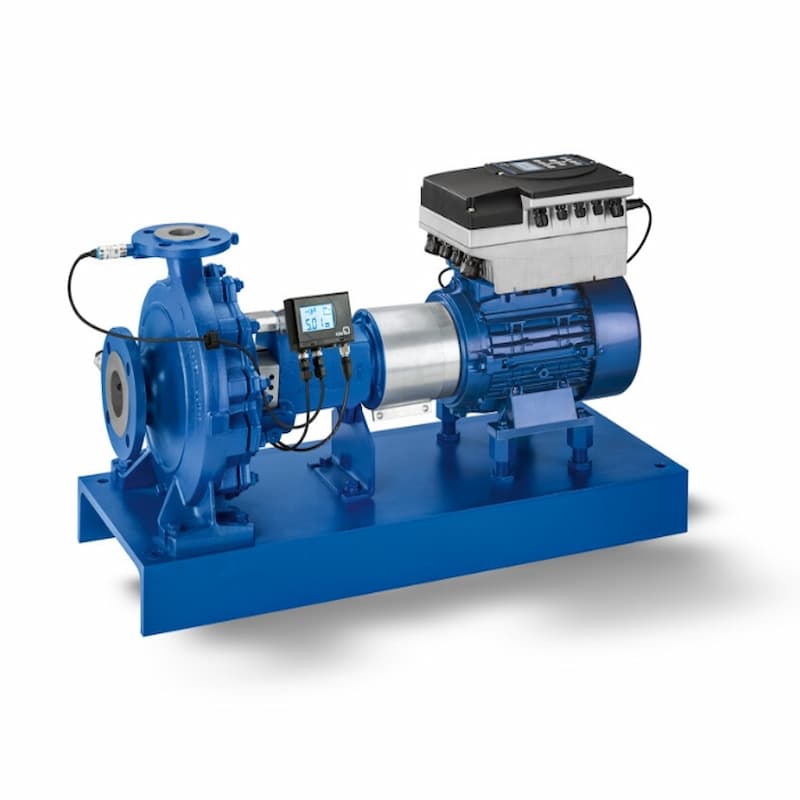

Après avoir déterminé les exigences de service du système de pompage, il convient de concevoir la combinaison pompe/moteur, l'agencement et les spécifications des vannes. Le choix du type de pompe approprié, ainsi que de ses caractéristiques de vitesse et de puissance, nécessite une compréhension de ses principes de fonctionnement.
L'aspect le plus complexe du processus de conception réside dans l'optimisation des coûts entre les caractéristiques de la pompe et du moteur et les exigences du système. Compte tenu des variations importantes des débits et des pressions requises, cette optimisation s'avère souvent complexe. Afin de garantir que l'équipement réponde aux exigences du système même dans des conditions de fonctionnement extrêmes, les concepteurs ont généralement recours à des conceptions redondantes. Par ailleurs, les pompes dont les performances dépassent les spécifications requises engendrent des coûts supplémentaires liés aux matériaux, à l'installation et à l'exploitation. En revanche, l'adoption de réseaux de tuyauterie de plus grand diamètre peut permettre de réduire les coûts énergétiques du pompage.
énergie fluide
Dans les applications pratiques de pompage, l'énergie du fluide est généralement mesurée par la hauteur manométrique (Hmax). Exprimée en pieds ou en mètres, la Hmax désigne la hauteur d'une colonne de fluide dans un système présentant une énergie potentielle équivalente. Ce terme est pratique car il combine les facteurs de densité et de pression, permettant ainsi d'évaluer les pompes centrifuges pour différents fluides. Par exemple, à un débit donné, une pompe centrifuge peut produire des pressions de sortie différentes pour des fluides de densités différentes, tandis que les valeurs de Hmax restent identiques dans les deux cas.
La hauteur manométrique totale d'un système fluidique se compose de trois éléments ou mesures : la hauteur manométrique statique (pression relative), la hauteur manométrique (ou énergie potentielle) et la hauteur manométrique dynamique (ou énergie cinétique).
Pression statique : comme son nom l’indique, elle désigne la pression d’un fluide dans un système, mesurée par des manomètres classiques. Bien que la hauteur du niveau de liquide influe considérablement sur la pression statique, celle-ci constitue également une mesure indépendante de l’énergie du fluide. Par exemple, un manomètre installé sur un réservoir de ventilation peut indiquer la pression atmosphérique. Cependant, si le réservoir est situé à 15 mètres au-dessus de la pompe, cette dernière doit générer une hauteur manométrique d’au moins 15 mètres pour pressuriser l’eau dans le réservoir.
Hauteur manométrique (ou énergie potentielle) : L’énergie potentielle gravitationnelle du fluide, définie comme la différence de hauteur verticale entre l’entrée et la sortie, mesurée en mètres (m). Elle représente la distance verticale à laquelle le fluide est élevé.
La hauteur manométrique (ou hauteur dynamique) mesure l'énergie cinétique du fluide. Dans la plupart des systèmes, elle est généralement inférieure à la hauteur statique. Lors de l'installation de manomètres, de la conception de systèmes ou de l'interprétation des relevés, il est essentiel de tenir compte de la hauteur manométrique, notamment dans les canalisations de diamètres variables. La pression indiquée par le manomètre en aval peut être inférieure à celle en amont, même si la distance entre eux n'est que de 0,2 mètre.
propriétés des fluides
Outre le type de système desservi, la demande en pompes est également influencée par les propriétés du fluide telles que la viscosité, la densité, la teneur en particules et la pression de vapeur.
La viscosité est une propriété qui mesure la résistance au cisaillement des fluides. Les liquides à viscosité élevée nécessitent davantage d'énergie lors de leur écoulement, car leur résistance au cisaillement génère de la chaleur. Certains fluides (comme les huiles lubrifiantes froides en dessous de 15 °C) présentent une viscosité si élevée que les pompes centrifuges ne peuvent pas les transporter efficacement. Par conséquent, les variations de viscosité du fluide dans la plage de températures de fonctionnement du système sont des facteurs critiques lors de la conception de ce dernier. Un ensemble pompe/moteur correctement dimensionné pour une température d'huile de 26 °C peut sembler sous-dimensionné lorsqu'il fonctionne à 15 °C.
La quantité et les caractéristiques des particules présentes dans les systèmes fluidiques influencent considérablement la conception et le choix des pompes. Certaines pompes ne tolèrent pas les impuretés excessives. De plus, si les joints d'étanchéité inter-étages des pompes centrifuges multi-étages s'érodent, leurs performances se dégradent sensiblement. D'autres pompes sont spécifiquement conçues pour le traitement de fluides à forte teneur en particules. De par leur principe de fonctionnement, les pompes centrifuges sont couramment utilisées pour le transport de fluides fortement chargés en particules, comme les boues de charbon.
La différence entre la pression de vapeur du fluide et la pression du système constitue un facteur fondamental dans la conception et le choix des pompes. L'accélération du fluide à grande vitesse (caractéristique des pompes centrifuges) provoque une chute de pression statique. Cette réduction de pression peut abaisser la pression du fluide jusqu'à sa pression de vapeur, voire en dessous. À ce stade, le fluide entre en ébullition et passe de l'état liquide à l'état gazeux. Ce phénomène, appelé cavitation, affecte considérablement les performances de la pompe. Lors de la cavitation, des microbulles se forment lorsque le fluide subit un changement de phase. La vapeur occupant un volume nettement supérieur à celui du liquide, ces bulles réduisent le débit à travers la pompe.
L'aspect destructeur de la cavitation se produit lorsque ces bulles implosent violemment et retournent en phase liquide. Lors de cet implosion, le flux d'eau à grande vitesse impacte les surfaces environnantes. La force de cet impact dépasse souvent la résistance mécanique de la surface touchée, entraînant une perte de matière. À terme, la cavitation peut causer de graves problèmes d'érosion dans les pompes, les vannes et les canalisations.
D'autres causes de dommages similaires incluent le reflux à l'aspiration et le reflux au refoulement. Le reflux à l'aspiration désigne la formation d'écoulements destructeurs dans la zone d'aspiration de la roue, entraînant des dommages semblables à la cavitation. De même, le reflux au refoulement se produit lorsque des écoulements destructeurs se développent dans la zone externe de la roue. Ces reflux sont généralement causés par des pompes fonctionnant à des débits trop faibles. Pour prévenir de tels dommages, de nombreuses pompes portent une étiquette indiquant leur débit minimal nominal.
Type de système
À l'instar de la pompe, les caractéristiques et les exigences du système de pompage sont variées, mais peuvent généralement être divisées en système à circulation fermée et système à circulation ouverte.
Systèmes en boucle fermée : les fluides circulent selon un circuit ayant un point de départ et un point d’arrivée communs. Les pompes alimentant les systèmes en boucle fermée (par exemple, les systèmes d’eau de refroidissement) ne nécessitent généralement pas de surmonter de charges statiques, sauf en présence de réservoirs de stockage ventilés à différentes altitudes au sein du système. Dans les systèmes en boucle fermée, les pertes de charge dues aux canalisations et aux équipements constituent la principale charge de la pompe.
Systèmes en boucle ouverte : Ces systèmes comportent des orifices d’entrée et de sortie permettant le transport du fluide d’un point à un autre. Contrairement aux systèmes en boucle fermée, ils nécessitent généralement des pompes pour compenser la pression statique due aux différences de hauteur et aux besoins de pressurisation des réservoirs. Les systèmes de drainage minier, qui utilisent des pompes pour remonter l’eau du sous-sol à la surface, en sont un bon exemple. Dans ce cas, la pression statique représente souvent la charge principale de la pompe.
Principe du contrôle de débit
La régulation du débit est essentielle au bon fonctionnement du système. Un débit adéquat assure un refroidissement optimal des équipements et permet une vidange ou un remplissage rapide des réservoirs. Maintenir une pression et un débit suffisants pour répondre aux exigences du système conduit souvent à un surdimensionnement de la pompe et du moteur d'entraînement. Or, la conception des systèmes intégrant des dispositifs de régulation de débit pour contrôler la température et prévenir les surpressions, le surdimensionnement de la pompe engendre une consommation d'énergie importante au niveau de ces mécanismes.
Il existe quatre principales méthodes de régulation de débit pour un système de contrôle ou une de ses branches : vanne d’étranglement, vanne de dérivation, régulation de la vitesse de la pompe et combinaison de plusieurs pompes. La méthode de régulation de débit appropriée dépend de la taille et de la configuration du système, des caractéristiques du fluide, de la forme de la courbe de puissance de la pompe, de la charge du système et de sa sensibilité aux variations de débit.
Un clapet anti-retour restreint le débit d'un fluide, limitant ainsi la quantité de fluide qui le traverse et créant une chute de pression. Les clapets anti-retour sont généralement plus efficaces que les vannes de dérivation car, lorsqu'ils sont fermés, ils maintiennent la pression en amont, facilitant la circulation du fluide dans les branches parallèles du système.
La conduite de dérivation permet au fluide de contourner les composants du système. Un inconvénient majeur des vannes de dérivation réside dans leur impact négatif sur le rendement du système : l’énergie utilisée pour pomper le fluide de dérivation est gaspillée. Cependant, dans les systèmes fonctionnant principalement à pression statique, les vannes de dérivation peuvent s’avérer plus efficaces que les vannes d’étranglement ou les systèmes équipés de variateurs de vitesse.
La régulation de la vitesse des pompes utilise des méthodes mécaniques et électriques pour adapter leur vitesse aux besoins de débit et de pression du système. La détection automatique de vitesse (ASD), les pompes à plusieurs vitesses et les configurations multipompes constituent généralement les solutions de régulation de débit les plus efficaces, notamment dans les systèmes où les pertes de charge sont prédominantes. En effet, l'énergie hydraulique fournie par la pompe est directement liée aux besoins du système. La régulation de la vitesse des pompes est donc particulièrement adaptée aux systèmes où les pertes de charge sont prépondérantes.
Les moteurs à vitesse variable (ASD) et les moteurs à plusieurs vitesses peuvent fonctionner à différentes vitesses grâce à des pompes d'entraînement afin de répondre aux diverses exigences du système. En période de faible demande, la pompe fonctionne à vitesse réduite. La principale différence fonctionnelle entre les moteurs ASD et les moteurs à vitesse variable réside dans le degré de contrôle de la vitesse. Les moteurs ASD ajustent généralement la vitesse des moteurs à une seule vitesse par des moyens mécaniques (par exemple, des réducteurs) ou électriques (par exemple, des convertisseurs de fréquence), tandis que les moteurs à plusieurs vitesses sont équipés d'enroulements distincts pour chaque vitesse. Les moteurs ASD sont particulièrement adaptés aux applications dont les besoins en débit varient continuellement.
Les moteurs à plusieurs vitesses sont idéaux pour les systèmes nécessitant des débits variables sur différentes plages de fonctionnement, chaque niveau de vitesse exigeant une durée de fonctionnement prolongée. Leur principal inconvénient réside dans leur coût plus élevé, chaque niveau de vitesse nécessitant des enroulements moteur distincts, ce qui les rend plus onéreux que les moteurs à vitesse unique.
Un système à plusieurs pompes Il s'agit généralement de pompes installées en parallèle, avec deux configurations principales : une configuration avec une grande et une petite pompe, ou une série de pompes de taille identique connectées en parallèle.
Dans une configuration à deux pompes (grande et petite), la petite pompe (communément appelée « pompe auxiliaire ») fonctionne en conditions normales, tandis que la grande pompe est mise en service lors des pics de consommation. La pompe auxiliaire étant dimensionnée pour un fonctionnement standard du système, cette configuration est plus performante que les systèmes qui s'appuient sur la grande pompe pour gérer des charges bien inférieures à sa capacité optimale.
Dans une configuration en parallèle de pompes de même dimension, le nombre de pompes en fonctionnement peut être ajusté en fonction des besoins du système. Lorsque les pompes ont les mêmes dimensions, elles peuvent fonctionner de concert pour alimenter le même collecteur de refoulement. En revanche, si les pompes sont de dimensions différentes, la plus grande a tendance à dominer la plus petite, ce qui réduit le rendement de cette dernière. Un choix judicieux permet à chaque pompe de fonctionner au plus près de son rendement maximal. Un autre avantage de la configuration en parallèle pour la régulation de débit est que la courbe caractéristique du système reste inchangée, qu'une seule pompe soit en fonctionnement ou non ; seul le point de fonctionnement sur cette courbe varie.
Les configurations à plusieurs pompes en parallèle sont idéales pour les systèmes présentant d'importantes variations de débit et une hauteur manométrique relativement stable. Un autre avantage majeur réside dans la redondance du système : en cas de panne ou de maintenance d'une pompe, les autres peuvent assurer la continuité du fonctionnement. Lors de l'utilisation de pompes identiques en parallèle, il est essentiel de garantir des courbes de performance homogènes pour l'ensemble des unités. Par conséquent, chaque pompe doit fonctionner pendant la même durée et toutes doivent faire l'objet d'une maintenance synchronisée.
coût d'exploitation du système
La puissance hydraulique consommée par le système est le produit de la hauteur manométrique et du débit.
En raison des pertes de rendement des moteurs et des pompes, la puissance du moteur requise pour atteindre ces conditions de hauteur manométrique et de débit est légèrement supérieure. Le rendement de la pompe est calculé en divisant la puissance du fluide par la puissance à l'arbre de la pompe ; pour les groupes pompe/moteur à entraînement direct, cela correspond à la puissance au frein du moteur.
Le rendement des pompes varie. Le point de fonctionnement offrant le rendement le plus élevé pour les pompes centrifuges est appelé point de rendement optimal (PRO). Ce rendement peut aller de 35 % à plus de 90 %, selon diverses caractéristiques de conception. Faire fonctionner les pompes au PRO ou à proximité de celui-ci permet non seulement de minimiser les coûts énergétiques, mais aussi de réduire la charge de la pompe et les besoins en maintenance.
Pour les systèmes dont la durée de fonctionnement annuelle est prolongée, les coûts d'exploitation et de maintenance sont nettement supérieurs aux coûts d'acquisition initiaux. Dans les systèmes surdimensionnés à longue durée de fonctionnement, les pertes d'efficacité peuvent considérablement augmenter les coûts d'exploitation annuels ; or, ces pertes coûteuses sont souvent négligées lorsqu'il s'agit de garantir la fiabilité du système.
Le surdimensionnement des pompes engendre des coûts qui vont bien au-delà de la simple consommation d'électricité. La puissance hydraulique excédentaire doit être dissipée par les vannes, les régulateurs de pression ou les canalisations elles-mêmes, ce qui accroît l'usure et les frais de maintenance. L'usure des sièges de vannes (due à un débit excessif et à la cavitation) représente un défi majeur en matière de maintenance, pouvant réduire l'intervalle entre les révisions importantes des vannes. De même, le bruit et les vibrations générés par un débit excessif produisent des contraintes alternées sur les soudures et les supports des canalisations, pouvant même, dans les cas les plus graves, éroder les parois.
Il convient de noter que lorsque les concepteurs tentent d'améliorer la fiabilité des systèmes de pompage en sélectionnant des équipements surdimensionnés, il en résulte souvent une diminution de la fiabilité du système. Ceci est dû aux effets combinés d'une usure excessive et d'un fonctionnement inefficace des équipements.
