Pompes submersibles en acier inoxydable estampé de la série QWK(F)
Pompes submersibles estampées en acier inoxydable de la série QWK(F). Le corps de la pompe est fabriqué en acier inoxydable SUS304 ou SUS316, qui est antirouille et très durable.
Modèle :
QWK(F)75Calibre d'exportation (DN) :
40Débit nominal (m³/h) :
12Hauteur manométrique nominale (m) :
5Vitesse du moteur (tr/min) :
2900Puissance du moteur (kW) :
0.55Matériel :
all-stainless steelPompes submersibles en acier inoxydable estampé de la série QWK(F)

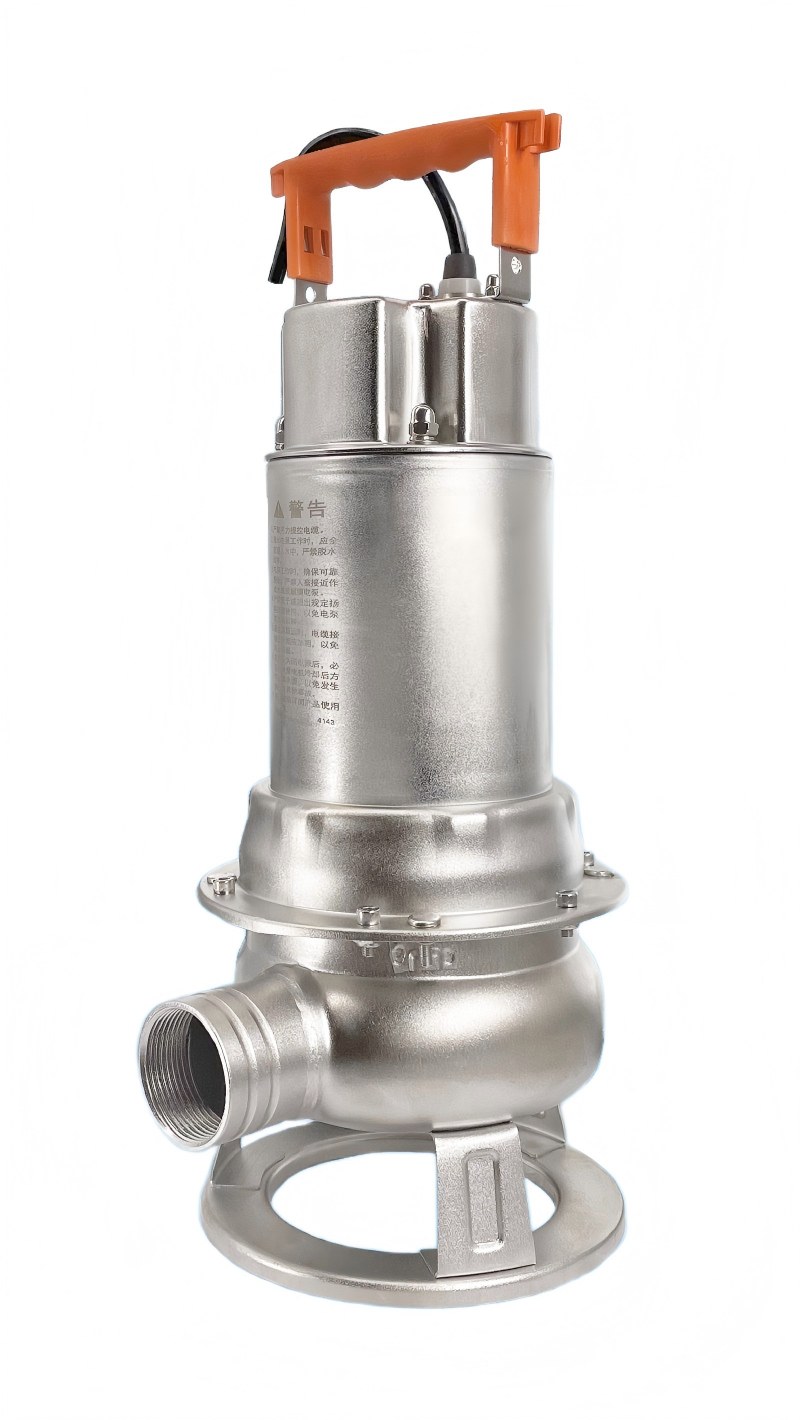

Raccord fileté QWK

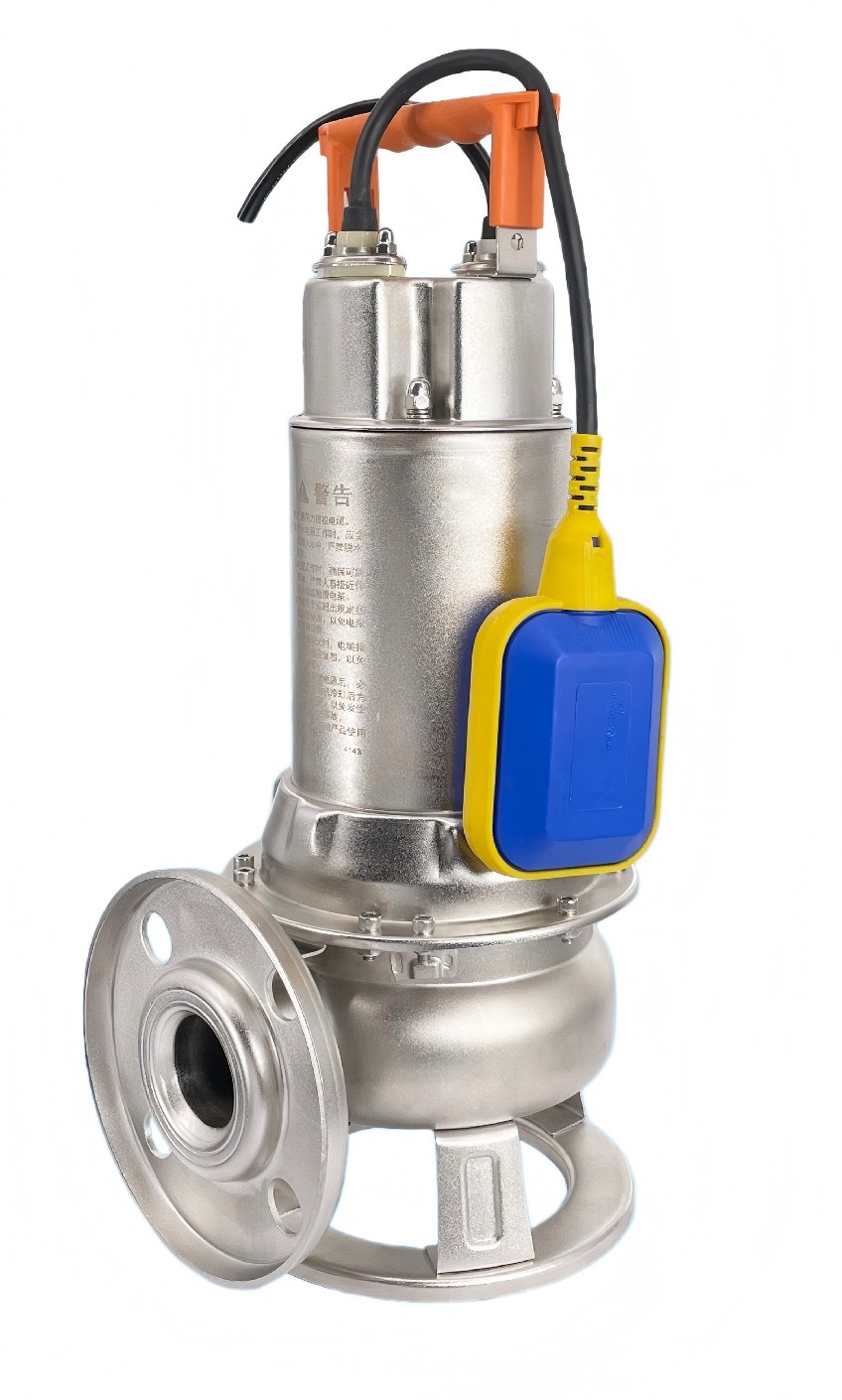

Raccord à bride QWKF
Avantages :
Matériau en acier inoxydable, antirouille
Petit volume, grande énergie
Fonctionnement fiable / longue durée de vie
Démarrage et arrêt automatiques du flotteur
économe en énergie
Protection thermique intégrée pour moteur monophasé
1. Corps de pompe en acier inoxydable
Le corps de la pompe est fabriqué en acier inoxydable SUS304 ou SUS316, qui est inoxydable et très durable.
sortie filetée
2. La sortie est raccordée par bride ou par filetage.
La sortie est disponible pour des connexions à brides ou filetées, QWK étant fileté et QWKF à brides.
sortie à bride
3. Turbine ouverte en acier inoxydable
Les impuretés des matières solides en suspension d'un diamètre ≤30 mm peuvent être éliminées par la structure ouverte de l'hélice.
4. Le véritable « noyau » est riche en contenu
Le moteur monophasé est doté d'un enroulement en cuivre pur et est équipé d'un protecteur thermique Texas Instruments (TI) pour éviter la surchauffe.
protecteur thermique
5. Joint mécanique à double face
Le joint mécanique à double extrémité est utilisé pour assurer le fonctionnement fiable de la pompe électrique.
6. Le moteur utilise des roulements anti-rampage AC.
Le palier à structure AC supprime le bruit causé par le fluage du palier, assurant un fonctionnement silencieux et durable.
Application:
Bassins piscicoles paysagers, cascades artificielles, irrigation agricole, approvisionnement en eau pour la pêche, rejet des eaux usées, collecte et relevage des eaux usées
Description du modèle :
QWK F150MA
QWK : pompe à eaux usées submersible en acier inoxydable
F: sortie d'eau à bride / absence de symbole « F » pour sortie d'eau filetée
Puissance nominale: P2 (HP) = 150×0,01 = 1,5 HP
Mmonophasé, pas de symbole pour triphasé
A: avec interrupteur à flotteur / sans symbole pour interrupteur à flotteur
Paramètres techniques :
modèle | puissance de sortie | courant (ampères) | tête max | débit maximal | sortie d'eau | dimensions de l'emballage | |
P2 (kW) | 220 V/50 Hz | 380 V/50 Hz | (m) |
(m³h) | (mm) | ||
QWK75(MA) | 0,6 | 3.8 | 1.4 | 9.0 | 14 | G1.5 | 250×205×520 |
QWK100(MA) | 0,8 | 5.2 | 1.8 | 10,5 | 16 | G1.5 | 250×205×520 |
QWK130(MA) | 1.0 | 6.2 | 2.4 | 13.0 | 18 | G1.5 | 250×205×520 |
QWK150(MA) | 1.1 | 7.0 | 2.6 | 11.0 | 30 | G2 | 270×225×565 |
QWK200(MA) | 1.5 | 9.2 | 3.5 | 13,5 | 33 | G2 | 270×225×565 |
QWK300 | 2.2 | 一 | 4.9 | 17.0 | 48 | G2 | 270×225×565 |
QWKF75(MA) | 0,6 | 3.8 | 1.4 | 9.0 | 14 | DN40 | 250×205×520 |
QWKF100(MA) | 0,8 | 5.2 | 1.8 | 10,5 | 16 | DN40 | 250×205×520 |
QWKF130(MA) | 1.0 | 6.2 | 2.4 | 13.0 | 18 | DN40 | 250×205×520 |
QWKF150(MA) | 1.1 | 7.0 | 2.6 | 11.0 | 30 | DN50 | 270×225×565 |
QWKF200(MA) | 1.5 | 9.2 | 3.5 | 13,5 | 33 | DN50 | 270×225×565 |
QWKF300 | 2.2 | 一 | 4.9 | 17.0 | 48 | DN50 | 270×225×565 |

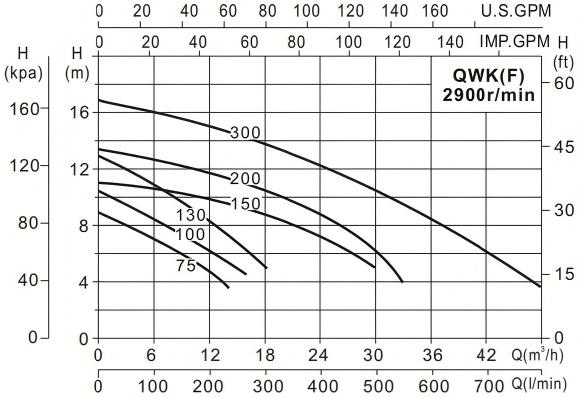

Courbe de performance :

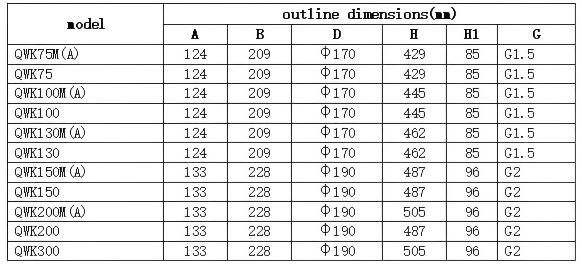

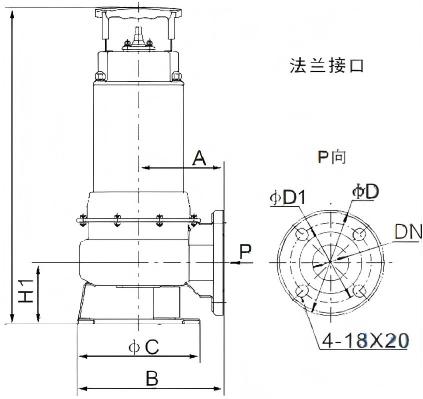

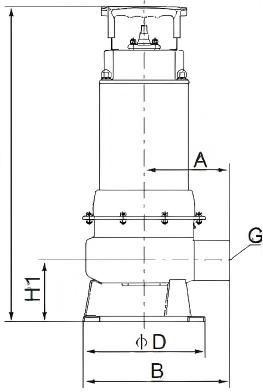

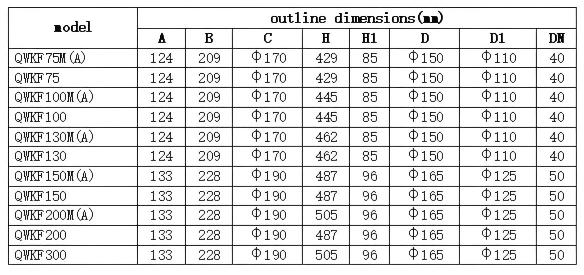

Dessin coté :

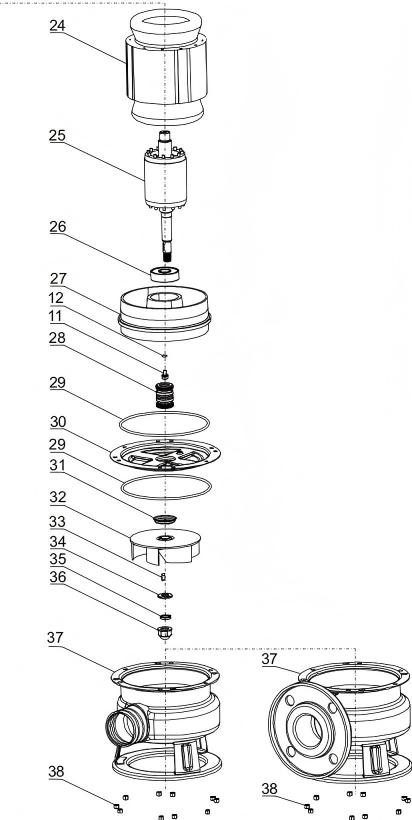

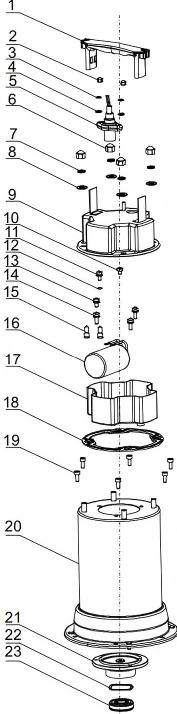

Vue éclatée :
numéro de série | nom |
1 | poignée de levage |
2 | écrou à tête hexagonale |
3 | rondelle élastique |
4 | rondelle plate |
5 | câble assemblé avec extrémité scellée |
6 | écrou à tête hexagonale |
7 | rondelle élastique |
8 | rondelle plate |
9 | couverture supérieure |
10 | vis à tête cylindrique cruciforme |
11 | vis à tête cylindrique creuse cruciforme et ensemble de rondelle plate |
12 | joint torique |
13 | vis de mise à la terre |
14 | vis à tête cylindrique creuse cruciforme et ensemble de rondelle plate |
15 | borne à sertir isolée |
16 | condensateur |
17 | couvercle de condensateur |
18 | joint en caoutchouc du couvercle supérieur |
19 | vis à tête hexagonale creuse |
20 | cadre de base |
21 | couvercle arrière |
22 | crête à triple vague |
23 | palier |
24 | Assemblage stator |
25 | ensemble rotor |
26 | palier |
27 | couverture avant |
28 | joint mécanique |
29 | joint torique |
30 | couvercle de pompe |
31 | couverture de protection |
32 | turbine |
33 | tonalité plate |
34 | rondelle plate |
35 | rondelle élastique |
36 | écrou à tête hexagonale |
37 | corps de pompe |
38 | écrou de blocage hexagonal |
