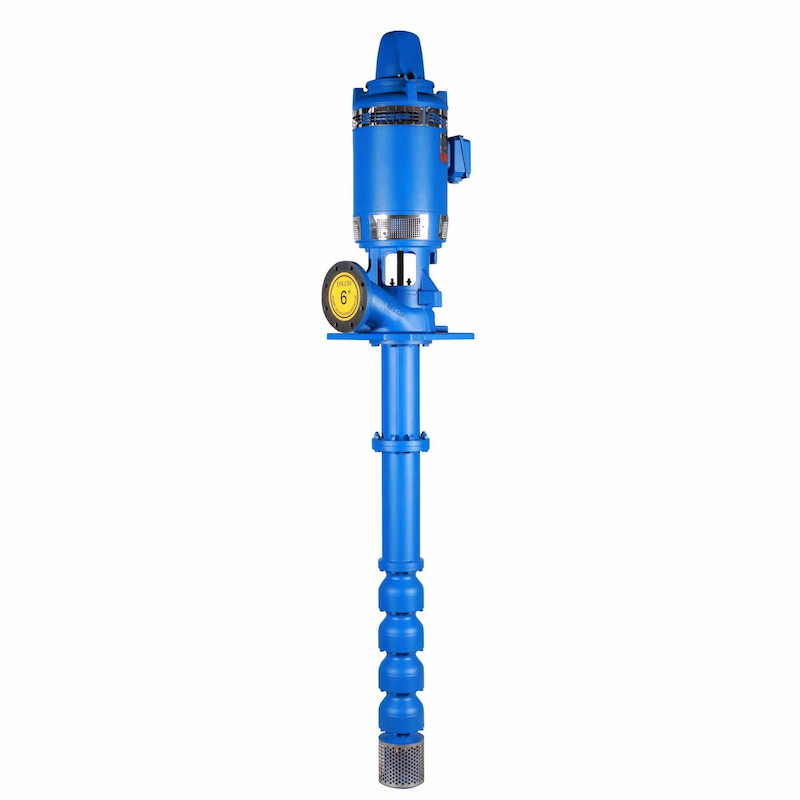

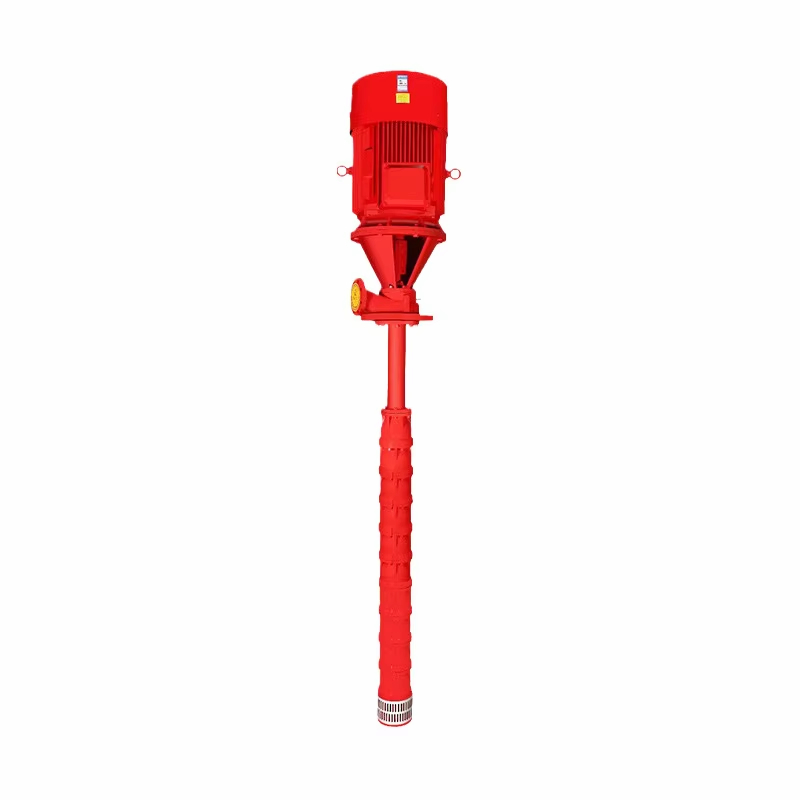

Pompe à puits profond à arbre long

Débit : 2L/S ~ 350L/S

Pression nominale maximale : 2,0 MPa

Température moyenne : ≤ 80 ℃

Qualité de l'eau : Neutre (pH = 6,5~8,5), teneur en chlorure ≤ 400 mg/L

Adopte des conceptions hydrauliques et structurelles avancées, combinées à de nouvelles technologies telles que le revêtement époxy industriel Ashland sur les chemins d'écoulement des lames, garantissant d'excellentes performances et une longue durée de vie grâce à une sélection rationnelle des matériaux.

Dispose d'un dispositif de projection de sable et d'une structure en labyrinthe pour empêcher les particules de sable de pénétrer dans les roulements.

Les arbres de la turbine et du moteur sont soutenus par des roulements en cuivre, avec un faux-rond radial contrôlé à 0,13 mm (norme américaine), garantissant un fonctionnement stable et un faible bruit.

La base de la pompe présente une conception esthétique agréable avec de grandes fenêtres d'accès pour un entretien et un remplacement de la garniture faciles.

Fabriqué en fonte ductile et en différentes nuances d'acier inoxydable (2Cr13, 304, 316) pour répondre à diverses conditions de fonctionnement et exigences techniques.

Introduction de la pompe à puits profond à arbre long

La pompe profonde à arbre long de la série LSP adopte un modèle hydraulique et une structure de conception avancée, notamment un noyau en résine Ashland, un revêtement époxy sur les canaux de pales et d'autres procédés innovants. Elle offre un rendement élevé et une courbe de performance sans bosse. Elle utilise un dispositif de projection de sable, dont la structure en labyrinthe empêche les particules de sable de pénétrer dans le palier. Le contrôle du battement radial de l'arbre de la turbine, de l'arbre d'entraînement et de l'arbre du moteur est conforme à la norme américaine de 0,13 mm, ce qui assure un fonctionnement fluide et silencieux. Le siège de pompe, élégant et doté d'une grande fenêtre, facilite la réparation et le remplacement du remplissage.

Champ d'application de la pompe à puits profond à arbre long

La pompe à puits profond à arbre long de type LSP est largement utilisée dans les usines d'eau, les centrales hydroélectriques (pompes de maintenance, de fuite et de drainage, etc.), les centrales thermiques (industrielles, résidentielles, pompes à incendie, etc.), les aciéries (refroidissement par circulation, résidentielles, pompes à fosse en fer, etc.), l'irrigation agricole, les incendies, les municipalités et autres industries.

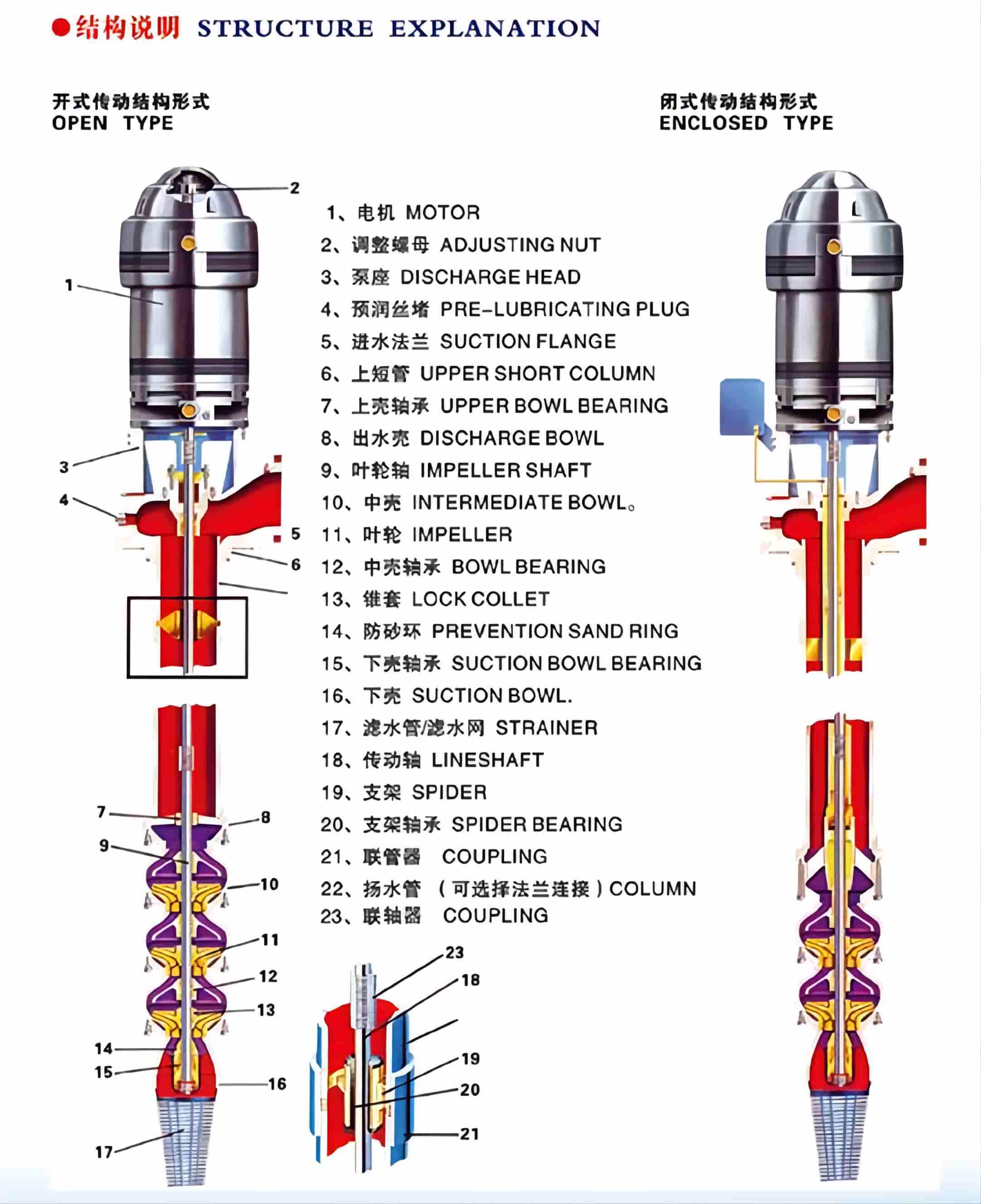

Structure interne d'une pompe à puits profond à arbre long

1. Moteur : moteur à arbre profond (YLB) ou moteur vertical ordinaire à arbre plein ;

2. Ajustez l'écrou : ajustez la quantité de série axiale de la roue ;

3. Siège de pompe : supporte une charge lourde et installation pratique de la boîte d'emballage ;

4. Pré-lubrification du fil de bouchage : avant de démarrer, injectez de l'eau propre par l'endroit pour lubrifier les roulements internes de la pompe ;

5. Tuyau court supérieur (tuyau court B) : relié à une bride, la bride supérieure du tuyau court est reliée au siège de la pompe et la bride inférieure est reliée à la bride du tuyau principal ;

6. Arbre de turbine : acier inoxydable 2 Cr 13 ou acier au carbone 45 # de haute qualité (chromage) ;

7. Enveloppe moyenne : écoulement fluide, réduction de la résistance au frottement et amélioration du rendement. Matériaux : HT 200, QT 450, 2 Cr 13, 304, 316, etc.

8. Turbine : conçue avec la coque intermédiaire, elle offre une grande efficacité, une large plage de fonctionnement et un étalonnage précis pour un fonctionnement fluide. Matériaux : HT 200, laiton au silicium, QT 450, 2 Cr 13, 304, 316, etc.

9. Roulements à coque moyenne : roulements en cuivre, roulements en caoutchouc résistant à l'usure ou roulements en polymère importé. Fiabilité et longue durée de vie.

10.Manchon conique : fixez la roue sur l'arbre de la roue.

11. Palier de coque inférieur : palier en cuivre, remplissage de graisse, fonctionnement sans défaut à long terme.

12. Coque inférieure : achemine le liquide du réseau d'eau uniformément vers la roue avec un minimum de pertes. Matériaux : HT 200, QT 450, 2 Cr 13, 304, 316, etc.

13. Réseau de filtres : la longueur du réseau de filtres doit être appropriée pour atteindre un bon état et peut empêcher les gros objets particulaires de pénétrer dans la pompe ;

14. Arbre de transmission : acier au carbone haute résistance, surface chromée au niveau du palier. Disponible en acier inoxydable selon les besoins.

15.Tuyau de levage : le tuyau d'eau peut être installé par une connexion filetée ou une connexion à bride.
