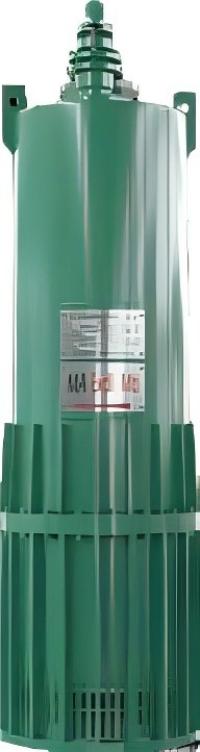

Pompe de drainage submersible antidéflagrante série BQS pour l'industrie minière

Pompe de drainage submersible antidéflagrante série BQS pour l'industrie minière

Présentation du produit

La gamme de pompes électriques submersibles antidéflagrantes BQS, destinées au traitement des eaux usées minières et à l'extraction de sable, offre un large éventail de spécifications, avec des puissances allant de 2,2 kW à 315 kW, des débits de 10 m³/h à 2 500 m³/h et des hauteurs de refoulement de 7 m à 700 m. Tous les produits garantissent une hauteur de refoulement maximale et une protection contre les surcharges. L'innovation technologique constante de l'entreprise a permis de relever les principaux défis techniques liés aux pompes électriques submersibles pour le traitement des eaux usées et l'extraction de sable, notamment en matière de structure du produit, d'optimisation des paramètres, de procédés de fabrication, d'efficacité opérationnelle, d'étanchéité et de prévention des fuites, ainsi que de choix des matériaux. L'entreprise détient plus de 20 brevets et s'appuie sur les dernières avancées de la recherche pour développer un processus de fabrication de moteurs et de pompes éprouvé. Comparées aux produits similaires disponibles sur le marché national, ces pompes présentent de nombreux avantages : sécurité, fiabilité, portabilité, praticité, excellentes performances de traitement des eaux usées et d'extraction de sable, longue durée de vie, gamme complète et facilité de sélection.

Principales applications

Ces pompes sont adaptées aux mines de charbon souterraines où existent des risques d'explosion liés au méthane (communément appelé gaz) et aux poussières de charbon. Elles servent au transport d'eaux usées mixtes contenant des matières solides insolubles telles que la boue, le sable, les boues de charbon, les pierres de charbon, les scories de charbon et les matières fibreuses. Elles conviennent également au rejet des eaux usées, des eaux pluviales et des eaux d'égout contenant des particules solides et des fibres longues dans les bâtiments, les hôpitaux, les zones résidentielles, les projets d'infrastructures municipales, les chantiers routiers et de construction, les stations d'épuration industrielles et les petites stations d'épuration.

exigences environnementales

1. Alimentation électrique : 380 V, 660 V ou 1140 V triphasé, 50 Hz.

2. Température du milieu ne dépassant généralement pas 40°C, pH 5-9 et densité du milieu ≤11kN/m³.

3. Profondeur d'immersion ne dépassant pas 5 mètres basée sur le centre de l'hélice.

4. Des modèles spéciaux sont disponibles sur demande pour s'adapter aux fluides hautement corrosifs.

5. Le diamètre des particules solides dans le milieu doit être conforme à la norme MT/T671-2005. Veuillez indiquer toute exigence particulière lors de votre commande.

6. On utilise un câble ignifugé MT818.5-2009 pour les mines de charbon.

Caractéristiques

1. Sélection du modèle : Performances optimisées, fonctionnement fluide et sans colmatage, et grande capacité d’évacuation des eaux usées et du sable. La pompe présente une caractéristique de surcharge nulle (pleine hauteur manométrique), ce qui signifie que la puissance absorbée ne dépasse jamais celle du moteur associé, quel que soit le point de fonctionnement. Adaptée à diverses applications dans les mines de charbon, une seule machine peut être utilisée à de multiples fins.

2. Amélioration des joints mécaniques : Utilise des joints mécaniques en tandem indépendants et des joints mécaniques à double extrémité.

3. Optimisation structurelle : La conception structurelle améliore l’étanchéité du joint mécanique, le bon fonctionnement et la fiabilité. Plus légère et plus pratique, la conception optimisée consomme moins d’énergie et permet un fonctionnement à sec prolongé, même en milieu aride.

4. Grâce à son indice de protection IPx8, le moteur submersible offre un excellent refroidissement, une élévation de température inférieure à celle des moteurs conventionnels et une durabilité accrue. Son isolation de classe F prolonge sa durée de vie.

Principaux paramètres techniques

Débit : 10-2000 m³/h

Dénivelé : 10-800 m

Puissance : 1,5-315 kW

Diamètre de sortie : 40-350 mm

Tension : 380/660 V, 660/1140 V, 400 V, 440 V, 460 V, personnalisable

Description du modèle et description du câble

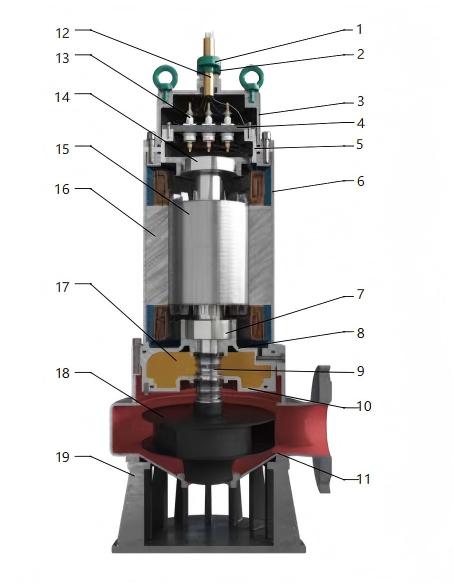

Structure semi-intégrée de la série BQS

Avantage structurel

•Les pièces en mouvement bénéficient d'un traitement de surface QBQ, qui leur confère une excellente résistance à l'usure et à la corrosion.

• L'épaississement de la turbine, du corps de pompe et du couvercle de pompe prolonge efficacement la durée de vie des composants.

• Convient à une utilisation à long terme dans des environnements contenant des liquides corrosifs et des particules abrasives (tels que des sédiments et du gravier).

•La conception avec entrée et sortie inférieures assure une forte résistance au colmatage et une capacité de débit élevée, ce qui la rend adaptée à une gamme plus large d'applications.

• Structure simple, légère, facile à installer et à entretenir.

•La pompe équipée d'une chemise de refroidissement, qui présente une efficacité de dissipation thermique élevée, ne pouvait pas être entièrement immergée dans le fluide.

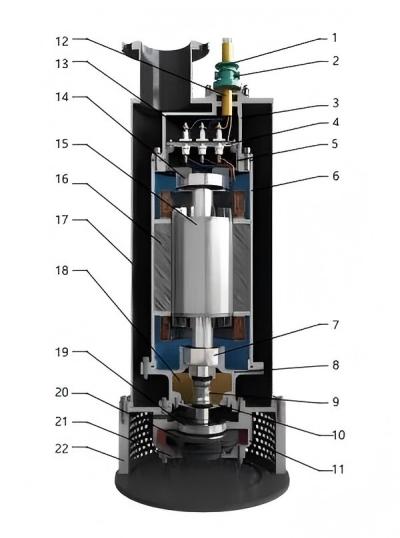

Série BQS Structure intégrée

Avantage structurel

•Les pompes standard sont fabriquées en fonte nodulaire QT600-3, pour garantir une durabilité à long terme ;

•Les garnitures mécaniques présentent une résistance élevée à la pression, ce qui permet aux pompes d'être immergées plus profondément.

• La pompe, équipée d'une chemise de refroidissement, ne peut être entièrement immergée dans le fluide ; les parties fluides se situent sous le moteur, assurant le refroidissement du moteur par eau pendant son fonctionnement, ce qui prolonge sa durée de vie et lui permet de fonctionner à un faible niveau d'eau.

•Le moteur est refroidi par l'eau pompée afin de garantir un fonctionnement sûr.

• La conception de la sortie supérieure permet un gain de place.

• Moteurs étanches disponibles avec protection thermique intégrée en option.

• L'orifice de décharge de pression étanche empêche la pression de pompage d'agir sur le joint d'arbre.

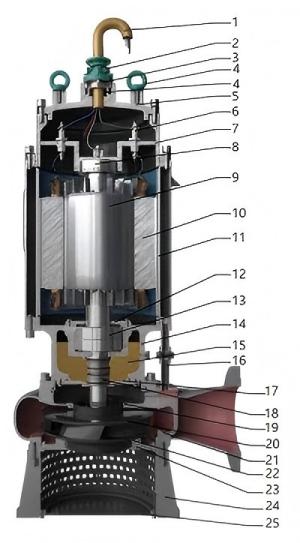

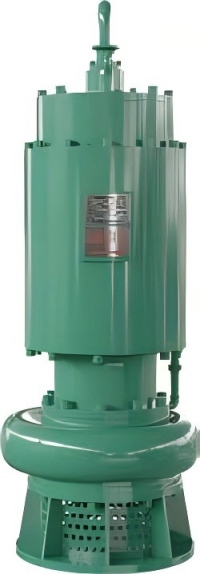

Série BQS Structure à montage externe

Avantage structurel

•Les pièces en mouvement bénéficient d'un traitement de surface QBQ, qui leur confère une excellente résistance à l'usure et à la corrosion.

• L'épaississement de la turbine, du corps de pompe et du couvercle de pompe prolonge efficacement la durée de vie des composants.

• Convient à une utilisation à long terme dans des environnements contenant des liquides corrosifs et des particules abrasives (tels que des sédiments et du gravier).

•La conception avec entrée et sortie inférieures assure une forte résistance au colmatage et une capacité de débit élevée, ce qui la rend adaptée à une gamme plus large d'applications.

• Structure simple, légère, facile à installer et à entretenir.

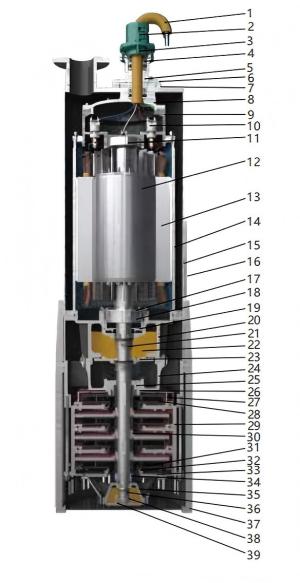

Série BQS Structure multi-étages pour pompe submersible à haute pression

Avantage structurel

Les éléments d'écoulement adoptent une structure de support inférieure, associée à un agencement de turbine à plusieurs étages, garantissant que la pompe répond aux exigences de haute pression et de débit important dans diverses conditions d'installation.

Les pièces en mouvement bénéficient d'un traitement de surface QBQ, qui leur confère une excellente résistance à l'usure et à la corrosion.

Les garnitures mécaniques présentent une résistance à haute pression, ce qui permet aux pompes d'être immergées plus profondément.

La pompe, équipée d'une chemise de refroidissement, ne peut être totalement immergée dans le fluide. Les pièces en mouvement situées sous le moteur sont refroidies par eau pendant son fonctionnement, ce qui prolonge sa durée de vie et lui permet de fonctionner à bas niveau d'eau.

La conception de la sortie supérieure permet un gain de place.

Le moteur est disponible en option avec protection contre la surchauffe.

La pompe comporte un orifice de décompression permettant de relâcher la pression exercée par le fluide sur le joint d'arbre.

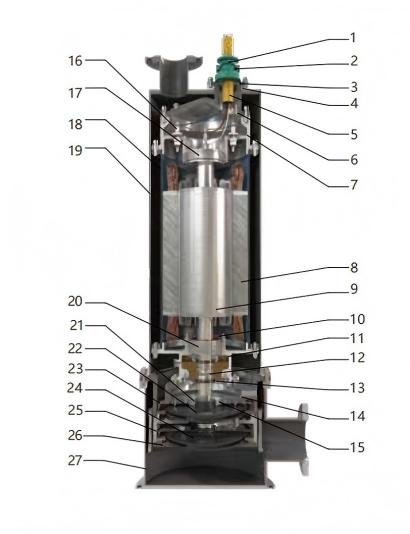

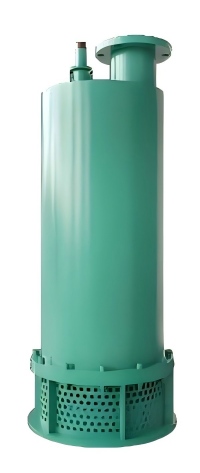

Pompe submersible amphibie antidéflagrante série BQS

Avantage structurel

Conforme à la norme antidéflagrante Exdl, sûr et fiable.

Le moteur est refroidi par eau, ce qui permet un démarrage à sec et un fonctionnement au ralenti.

Méthodes d'installation flexibles : Installation submersible et à sec disponibles.

Conception unique de l'interface de connexion série, prend en charge l'installation en série.

Double garniture mécanique, fiabilité d'étanchéité accrue.

Dispositif unique de décompression et d'équilibrage des forces axiales, pression réduite sur les paliers.

Conception à large canal d'écoulement pour la turbine et la volute, excellentes performances anti-colmatage.

Grâce à l'utilisation de matériaux résistants à l'usure, offrant une forte résistance à l'abrasion par le sable et le limon.

Paramètre de performance
