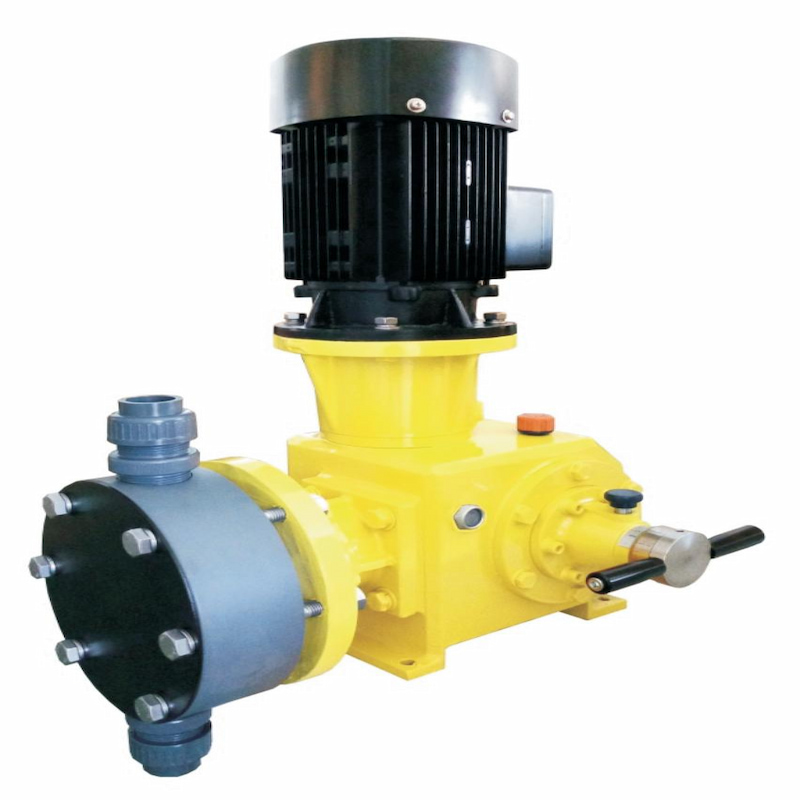

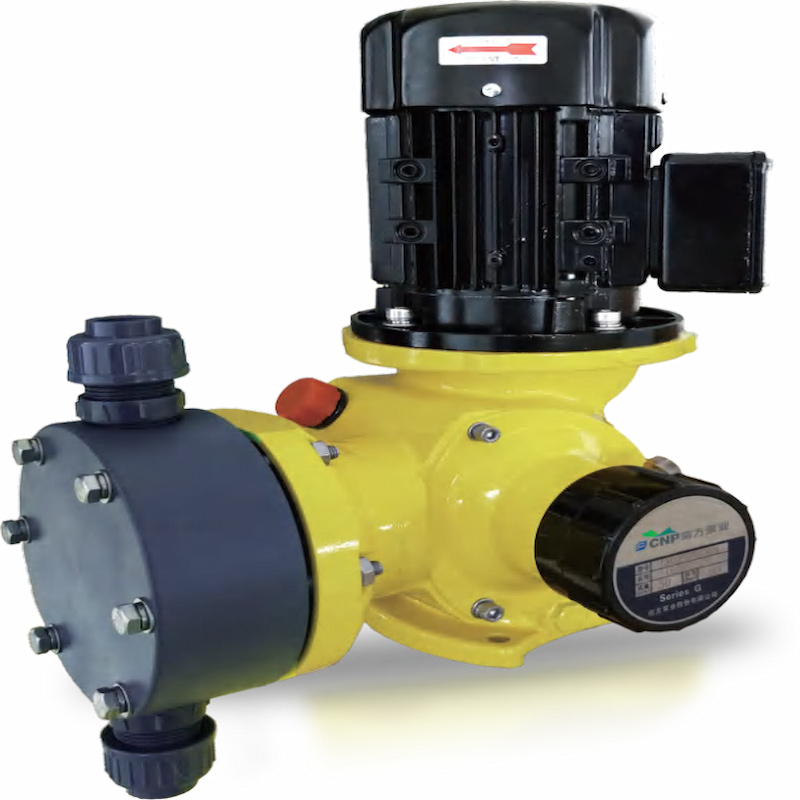

Pompes doseuses à membrane mécaniques

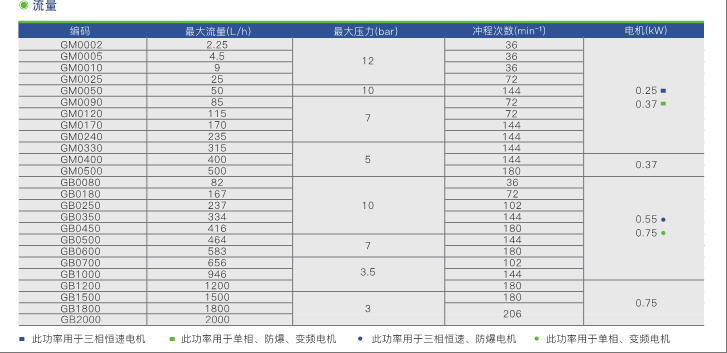

Principaux paramètres de performance
- Débit maximal : 2000 L/h
- Pression de refoulement maximale : 12 bar
- Plage de réglage : 30 % à 100 %, précision à l'état stable ± 1 %
- Hauteur d'aspiration : jusqu'à 3 m de colonne d'eau
- Pression d'entrée maximale : 2 bars
- Température ambiante maximale : +40°C
Caractéristiques principales
extrémité d'entraînement
- Le réglage variable du mécanisme excentrique assure des changements en douceur dans la pulsation du débit.
- Conception structurelle renforcée adaptée aux environnements d'exploitation difficiles.
- Roulements à billes résistants à l'usure pour un fonctionnement plus stable.
- La lubrification par bain d'huile prolonge la durée de vie des composants d'entraînement.
- Réglage du débit disponible à l'arrêt et en fonctionnement ; réglable via les modes manuel, électrique ou à fréquence variable.
Extrémité hydraulique
- Les pompes doseuses à membrane mécanique de la série GM détiennent un brevet de conception chinois (ZL201730590732.5).
- Diaphragme à entraînement mécanique sans protection de diaphragme côté matériau, facilitant le passage du matériau.
- Les matériaux de la tête de pompe comprennent le PVC, le PVDF, le 316SS, les matériaux à haute viscosité, etc., adaptés au transport de divers matériaux.
- Structure de clapet anti-retour autonettoyant pour un entretien facile.
Méthodes de contrôle
- Contrôle manuel : Réglez le débit via le mécanisme de réglage manuel du volume.
- Contrôle électrique : Nécessite un contrôleur de course électrique en option (ajuste la longueur de course) pour le réglage du débit local ou à distance.
- Contrôleur de course électrique (voir le catalogue de produits « Contrôleur de course électrique » pour plus de détails) :
- Alimentation : Monophasé 220V/50HZ
- Signal d'entrée/sortie : signal analogique 4-20 mA
- Contrôle de fréquence variable : nécessite un moteur à fréquence variable en option ; ajuste le débit via un convertisseur de fréquence (régule la vitesse de course).
- Remarque : le convertisseur de fréquence configuré doit disposer de capacités de contrôle vectoriel et de charge lourde.
Principales applications
- Protection de l'environnement, pétrochimie, chimie, raffinage, énergie, métallurgie, pharmaceutique, alimentaire, traitement de l'eau et autres industries.
Accessoires en option
- Les accessoires en option comprennent des filtres, des colonnes d'étalonnage, des amortisseurs de pulsations, des soupapes de sécurité, des soupapes de contre-pression, etc.

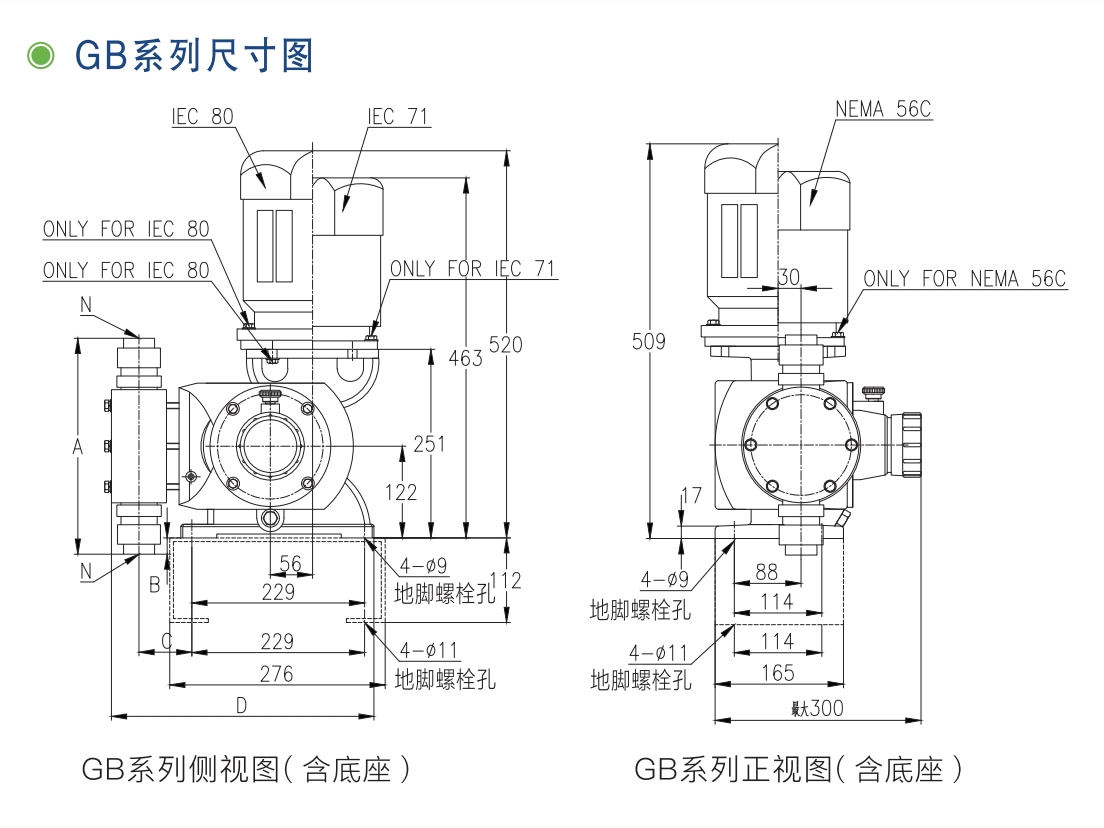

Pompes doseuses mécaniques à membrane série GB
- Pour les embouts hydrauliques en PVC de la gamme GM0002-0050 avec code d'interface R, la pompe doseuse est livrée avec une maille d'injection, un clapet de pied (ensemble crépine), un contrepoids (manchon en céramique) et un tuyau de 6 m.
Paramètres de performance du moteur standard
- Alimentation : 380 V triphasé, 220 V monophasé, 50 Hz
- Classe de protection : IP55
- Classe d'isolation : classe F
- Tous les moteurs sont conformes aux normes IEC
Options disponibles
- Détection de pression de rupture de double membrane par manomètre
- Détection de rupture de membrane double par manomètre et détection de pressostat
