La gamme SYT pour les applications d'huile thermique et d'eau chaude

La gamme SYT pour les applications d'huile thermique et d'eau chaude

    Etanorm SYT Etaline SYT Etabloc SYT Etanorm RSY

■ Conçu pour assurer un fonctionnement fiable avec des huiles thermiques minérales et synthétiques jusqu'à 350 °C

■ Évacuation fiable des gaz pendant le fonctionnement de la pompe grâce à la technologie brevetée KSB VenJet®

■ Les garnitures mécaniques simples et doubles KSB en configuration tandem avec système de refroidissement offrent une fiabilité de fonctionnement maximale.

■ Caractéristiques améliorant la sécurité et la fiabilité : bague d’étanchéité d’arbre supplémentaire ; profil spécial assurant une étanchéité parfaite au niveau de la garniture mécanique ; roulements résistants lubrifiés avec une graisse spéciale ; éléments d’étanchéité confinés et barrière thermique efficace. Personnalisable et performant.

■ Répondre aux exigences individuelles avec une efficacité maximale : réglage de la turbine en standard ; fonctionnement à vitesse variable / contrôle intelligent par variateurs de fréquence KSB et une large gamme de moteurs KSB jusqu'à IE5 ; haut niveau d'efficacité hydraulique vérifié expérimentalement et par CFD.

■ La conception à joint fendu des moyeux d'accouplement facilite le montage et le démontage de l'accouplement. L'accouplement à double cardan offre une compensation encore plus efficace du décalage d'arbre (en option).

■ La turbine du ventilateur assure un refroidissement efficace (en option pour Etanorm SYT).

■ Large gamme d'applications possibles : EN PN 16 et ASME ; version conforme ATEX disponible ; paliers lisses disponibles en carbone/SiC et SiC/SiC (pour fluides exigeants) ; certifiés pour applications marines selon DNV GL. Facilité de surveillance et d'entretien.

■ Surveillance continue des fuites par capteur de fuites KSB utilisant un principe de mesure mécanique. Ceci permet de planifier la maintenance et d'éviter les arrêts imprévus – Maintenance prédictive

■ Maintenance optimale et faibles coûts de réparation de la pompe grâce aux bagues d'usure du carter et aux vis de pression

■ La conception à extraction arrière facilitant l'entretien permet au boîtier de rester dans le système pendant la maintenance.

■ Raccordements standard pour la mesure des vibrations et de la température. Le kit de capteurs peut être commandé avec la pompe.

Principales applications

■ Systèmes de transfert de chaleur

■ Circulation d'eau chaude

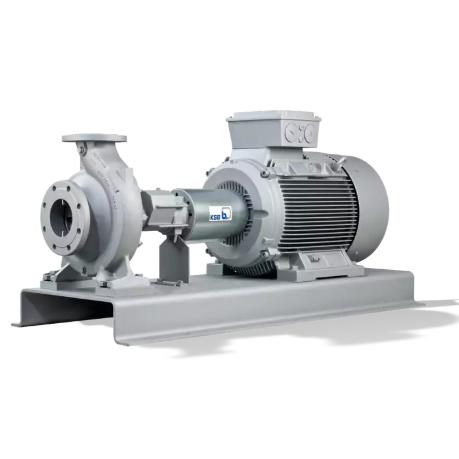

Introduction à la série Etanorm SYT

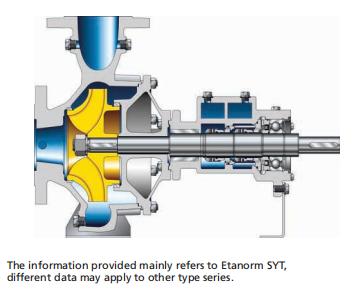

Pompe à volute horizontale à extraction arrière, mono-étagée, conforme à la norme EN 733, corps de pompe à volute à section radiale avec pieds moulés intégrés, bagues d'usure remplaçables, roue radiale fermée à aubes à courbure multiple, garniture mécanique simple conforme à la norme EN 12756, garniture mécanique double conforme à la norme EN 12756, paliers côté entraînement : roulements à billes, paliers côté pompe : paliers lisses, avec moteur KSB SuPremE sans aimant (exception : les moteurs de 0,55 kW / 0,75 kW à 1500 tr/min sont conçus avec des aimants permanents) de classe d'efficacité IE4/IE5 et système de vitesse variable PumpDrive ; version conforme ATEX disponible.

Avantages

■ Conçu pour assurer un fonctionnement fiable avec des huiles thermiques minérales et synthétiques jusqu'à 350 °C

■ Fiabilité de fonctionnement maximale assurée par les garnitures mécaniques simples KSB et les garnitures mécaniques doubles à ressorts multiples KSB montées en tandem, ainsi que par des systèmes de refroidissement adaptés à chaque application.

■ Barrières de sécurité : un contour optimisé assure une étanchéité fiable au niveau de la garniture mécanique ; bague d’étanchéité d’arbre supplémentaire, paliers graissés à haute résistance, éléments d’étanchéité confinés et barrière thermique efficace.

■ Évacuation fiable des gaz pendant le fonctionnement de la pompe grâce à la technologie brevetée KSB VenJet®

■ Les exigences individuelles sont satisfaites avec une efficacité maximale et les coûts d'exploitation sont réduits : réglage de la roue, fonctionnement à vitesse variable / contrôle intelligent par variateurs de fréquence KSB et moteurs KSB jusqu'à IE5, rendement maximal de la pompe hydraulique et faible NSPHreq

■ Large gamme d'applications grâce à la conformité aux normes EN PN16 et ASME, une version conforme ATEX, des paliers lisses en carbone et SiC/SiC, une version marine certifiée DNV GL et une version avec turbine de ventilateur pour un refroidissement efficace

■ La conception à joint fendu des moyeux d'accouplement facilite le montage et le démontage de l'accouplement. L'accouplement à double cardan compense le décalage de l'arbre.

■ Surveillance continue des fuites grâce au capteur de fuites innovant KSB. La maintenance prédictive permet d'éviter les arrêts imprévus.

■ Raccordements pour la mesure des vibrations, de la pression et de la température fournis de série. Un kit de capteurs peut être commandé avec la pompe.
