Dans la production industrielle, l'alimentation en eau des bâtiments, l'irrigation agricole, la circulation de l'air dans les systèmes de chauffage, ventilation et climatisation, et dans d'autres applications, les pompes constituent un élément essentiel du transport des fluides. Tout arrêt, fuite, bruit anormal ou défaut d'alimentation en eau peut perturber légèrement la production et le quotidien, voire entraîner des dommages matériels et une panne du système.
Vérifier la stabilité du débit d'eau : cela correspond à l'inspection des problèmes tels que l'emprisonnement d'air, le blocage et la fermeture des vannes.
Vérifiez si le moteur fait un bruit anormal : cela permet d’identifier des défauts tels que l’usure des roulements, la cavitation ou un jeu excessif.
Vérifier la surchauffe du corps de pompe : cela correspond au dépannage des surcharges, des pertes de phase, d’une mauvaise dissipation de la chaleur, etc.
Vérifiez si la tension et le courant sont normaux : cela correspond à des défauts électriques tels que des circuits électriques bloqués et des enroulements de moteur défectueux.
Il existe en effet une procédure standardisée et rapide pour diagnostiquer les pannes de pompes à eau. Sans nécessiter d'instruments spécialisés ni de démontage complet de l'unité, la panne peut être localisée en quatre étapes : inspection visuelle, examen auditif, évaluation tactile et mesure.
I. Principe de priorisation : Pour le diagnostic des pannes de pompe, privilégiez les composants électriques par rapport aux pièces mécaniques, et les composants externes par rapport aux composants internes.

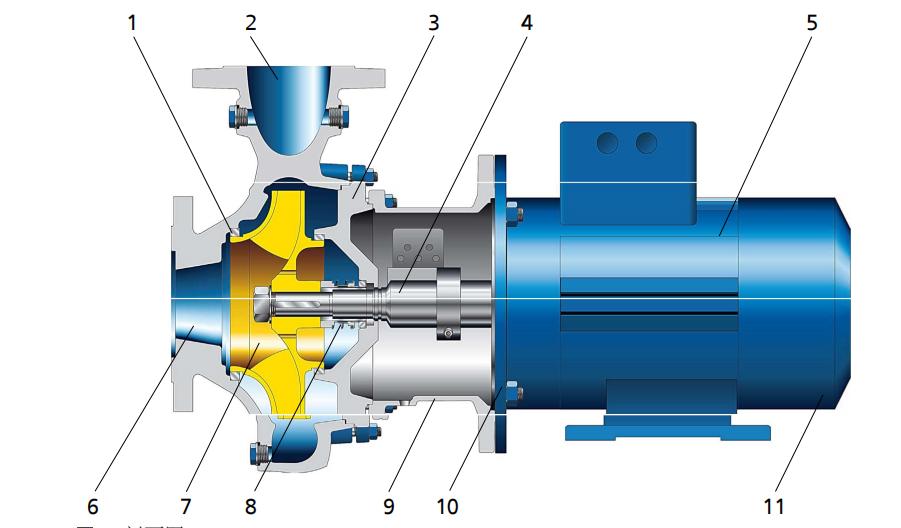

1. Jeu du papillon 2. Buse de refoulement 3. Couvercle de pompe 4. Arbre 5. Couvercle de moteur 6. Raccord d'aspiration 7. Turbine 8. Manchon d'arbre 9. Manchon d'entraînement 10. Roulement
N° Nom anglais Nom chinois 1 Jeu du papillon 2 Buse de refoulement 3 Couvercle de pompe 4 Arbre 5 Couvercle de moteur 6 Raccord d'aspiration 7 Turbine 8 Manchon d'arbre 9 Manchon d'entraînement 10 Roulement
La clé d'une évaluation rapide réside dans la minimisation du démontage et l'optimisation de l'inspection, la progression des procédures simples aux procédures complexes et l'évitement des démontages inutiles. Deux principes fondamentaux sont à retenir :
1. Prioriser les problèmes électriques : inspecter en priorité l’alimentation électrique, le câblage, les systèmes de commande et les dispositifs de protection. 90 % des incidents de non-démarrage sont d’origine électrique et non dus à une défaillance de la pompe.
2. Inspection externe avant l'inspection interne : Commencez par les vannes, les canalisations, les filtres, les niveaux de liquide et les vannes de fond pour un dépannage préliminaire, suivi de l'examen des composants internes tels que les corps de pompe, les turbines, les roulements et les joints.
Qu’il s’agisse d’une pompe centrifuge, d’une pompe auto-amorçante, d’une pompe submersible, d’une pompe de canalisation ou d’une pompe de circulation, la cause première des pannes reste la même pour tous les types, ce qui permet un dépannage rapide grâce à cette approche standardisée.
II. Quatre défaillances majeures : symptômes, causes et méthode de diagnostic rapide
Panne 1 : La pompe à eau ne démarre pas du tout, sans aucune réaction.
Il s'agit de la panne la plus fréquente. La première intervention sur site ne doit pas impliquer le démontage de la pompe ; il convient plutôt de vérifier en priorité l'alimentation électrique et les systèmes de contrôle.
-Étapes de jugement rapide
1. Inspectez l'alimentation électrique : vérifiez si le disjoncteur, le dispositif différentiel résiduel (DDR) et le fusible ont sauté/fondu, et si les voyants sont allumés ;
2. Inspection et contrôle : Vérifier les alarmes des contacteurs, des relais thermiques et des convertisseurs de fréquence, ainsi que les dysfonctionnements des boutons, des flotteurs et des pressostats ;
3. Mesure électrique : Utilisez un multimètre pour vérifier la tension (si le triphasé 380 V est équilibré et si le monophasé 220 V est normal), et inspectez les bornes de câblage pour détecter tout desserrage ou perte de phase.
4. Inspection de l'accouplement : Après la mise hors tension, faites tourner manuellement l'accouplement/le ventilateur. Si la rotation est impossible, cela indique un blocage de la roue, un grippage des roulements ou la présence d'un corps étranger dans la pompe.
-Principales conclusions : Absence de réponse + enroulement fluide = défaillance du circuit électrique ; Absence de réponse + blocage de l’enroulement = rotor bloqué mécaniquement.
Panne 2 : La pompe à eau peut tourner mais ne refoule pas l’eau/son débit est extrêmement faible/elle ne peut pas augmenter la pression
Le problème le plus gênant pour les utilisateurs, le « fonctionnement au ralenti sans production », est principalement dû à des poches d'air, des blocages, une rotation inverse et des défauts d'aspiration.
-Étapes de jugement rapide
1.Inspectez les conditions d'importation et d'exportation : vérifiez si la vanne d'importation est complètement ouverte, si le filtre est obstrué, si la vanne inférieure fuit ou est bloquée et si le niveau du liquide est inférieur à l'entrée d'aspiration.
2.Blocage d'air : Un défaut d'amorçage de la pompe centrifuge avant le démarrage ou une fuite d'air dans la conduite d'aspiration peut entraîner une accumulation d'air à l'intérieur de la pompe, provoquant de violentes oscillations du manomètre et des lectures anormales sur le vacuomètre.
3.Vérifiez le sens de rotation : si la séquence des phases de la pompe triphasée est inversée, la roue tournera dans le mauvais sens, ce qui entraînera un fonctionnement au ralenti sans aspiration d’eau. Vous pouvez le vérifier en inversant deux phases quelconques.
4.Inspection interne : L’usure de la roue, un jeu excessif au niveau de la bague d’embouchure et l’entartrage des canalisations peuvent entraîner une baisse continue du débit et de la pression.
-Conclusion principale : Vibration du manomètre = blocage d’admission/de gaz ; pression normale sans évacuation d’eau = blocage de la sortie/vanne non ouverte ; rotation inverse + absence de débit = erreur de séquence de phases.
Défaut 3 : Bruit anormal + vibrations importantes, ressemblant aux secousses d’un tracteur.
Les vibrations anormales constituent un signal d'alerte de défaut. Un retard dans la détection et l'intervention peut entraîner des dommages aux roulements, une flexion de l'arbre et des fuites d'huile ou d'eau au niveau du joint d'étanchéité de la machine.
-Étapes de jugement rapide
1.Écoutez les sons : Grincements aigus = usure des roulements/manque d’huile ; Grondement sourd = pieds de fondation instables, base inégale, mauvais alignement de l’accouplement ; Bruits explosifs = cavitation ;
2.Vibrations tactiles : à la palpation du corps de pompe, du moteur et de la base, des vibrations importantes indiquent un déséquilibre du rotor, une obstruction par un corps étranger de la turbine ou une tension induite par le stress dans la canalisation.
3.Détection de cavitation : Une pression d’entrée trop basse, une hauteur d’aspiration trop élevée ou une température du fluide trop élevée peuvent générer des bruits de cavitation par piqûres accompagnés de fluctuations du débit.
4.Vérifiez l'installation : un mauvais alignement de l'accouplement, un mauvais alignement de la poulie de la courroie ou une défaillance des coussinets d'amortissement des vibrations peuvent tous entraîner une résonance.
-Principales conclusions : Grincement = problème de roulement ; grondement = jeu/alignement ; claquement = cavitation ; vibration = déséquilibre/contrainte dans la tuyauterie.
Défaut 4 : Surchauffe du corps/moteur de la pompe, sensation de brûlure, voire déclenchement.
La surchauffe est une manifestation directe de la surcharge, des pertes de phase, du frottement et d'une mauvaise dissipation thermique. Un fonctionnement continu peut entraîner la destruction des enroulements et la défaillance des roulements.
-Étapes de jugement rapide
1.Mesure de la température : Si la température du carter du moteur dépasse 60 °C (sans contact manuel pendant 3 secondes) ou si la zone de roulement surchauffe, arrêtez immédiatement la machine.
2.Détection du courant : Mesurez le courant de fonctionnement à l’aide d’une pince ampèremétrique. Un courant supérieur au courant nominal indique une surcharge (due à un blocage, un enrayage de la turbine ou une hauteur manométrique inadaptée) ; un courant faible indique un fonctionnement au ralenti ou un blocage par air.
3.Inspection mécanique : un manque d’huile dans les paliers, des dommages, une flexion de l’arbre de la pompe et un serrage excessif du joint de la machine peuvent tous augmenter la génération de chaleur par frottement.
4. Inspection électrique : Les pertes triphasées, les basses tensions et les courts-circuits d'enroulement sont les causes les plus dangereuses de surchauffe du moteur.
-Principales conclusions : Courant élevé + surchauffe = surcharge/blocage mécanique ; Courant normal + surchauffe = défaillance du roulement/dissipation de chaleur/défaut électrique.
Défaut 5 : Fuite d’eau/d’huile au niveau du joint/de la zone d’étanchéité de la machine
Les fuites d'étanchéité sont dues à l'usure. Si elles ne sont pas traitées, les fuites mineures peuvent s'aggraver et devenir importantes, voire endommager la chemise de l'arbre.
-Étapes de jugement rapide
1.Identifier les points de fuite : écoulement d’eau au niveau de l’arbre de la pompe = usure du joint/vieillissement de l’étanchéité ; fuite au niveau de la bride/interface = joint endommagé/desserrage des boulons.
2.Vérifiez le matériau d'étanchéité : un écoulement rapide ou un séchage prématuré de la boîte à garniture indique une installation incorrecte. Le débit normal est de 30 à 60 gouttes par minute.
3. Inspection des joints d'étanchéité de la machine : La rotation à sec, les impuretés particulaires et le désalignement peuvent endommager rapidement le joint mécanique, entraînant une fuite en jet.
-Conclusion principale : Fuite par goutte à goutte = usure normale ; Fuite par pulvérisation = défaillance du joint mécanique/dommages à la chemise.
III. Moyen mnémotechnique général pour l'évaluation rapide : mémorisez sur place pour éviter les détours
Pour faciliter la mémorisation sur site, la logique de diagnostic de base est résumée en un mnémonique de 16 caractères : Ne pas vérifier l’électricité si aucune allumage ne se produit, ne pas vérifier le gaz si aucune alimentation en eau n’est disponible ; Un bruit anormal indique des problèmes d’arbre, une surchauffe suggère une surcharge de charge.
Mnémonique pratique étendue :
Si le disque tourne mais ne se déplace pas, c'est qu'il est bloqué.
-Les vibrations du manomètre indiquent une admission d'air.
Ligne de déphasage à inversion triphasée
-Grincements de roulement : remplacer l'huile rapidement
En cas de déclenchement pour surchauffe, vérifiez d'abord le courant.
IV. Procédure de dépistage rapide sur site
1.Sécurité en cas de panne de courant : Mettre en œuvre des dispositifs de déclenchement de disjoncteurs et une signalisation adéquate pour garantir la sécurité opérationnelle ;
2.Inspection visuelle : vérifier l’absence de fuites (eau/huile), le câblage, les vannes, les filtres et le niveau de liquide.
3.Fonctionnement manuel du plateau tournant : vérifier l’absence de blocage mécanique ;
4.Test de mise sous tension : écouter les sons, palper les vibrations et observer la pression/le débit ;
5.Mesure des instruments : mesurer la tension et le courant, et identifier les défauts électriques/mécaniques ;
6. Dépannage précis : Évitez le démontage à l’aveugle de la pompe ; commencez par résoudre les problèmes externes et électriques.
Ce processus couvre plus de 95 % des pannes sur site, ne nécessitant ni expérience ni démontage, permettant même aux utilisateurs novices d'effectuer des diagnostics rapides.
V. Prévention quotidienne : minimiser les échecs est plus important qu'un diagnostic rapide
Le diagnostic rapide des pannes s'apparente à la « lutte contre les incendies », tandis que la maintenance régulière sert à la « prévention des incendies ». En mettant en œuvre ces mesures, les taux de défaillance des pompes peuvent être réduits de 80 %.
1.Nettoyage régulier : Importer les filtres, les turbines et les canalisations pour éviter le colmatage par les débris ;
2.Procédure de démarrage standardisée : La pompe centrifuge doit être amorcée et purgée pour éliminer l’entraînement d’air.
3.Lubrification régulière : Ajouter ou remplacer l'huile dans les roulements selon le calendrier prévu afin de maintenir l'état de lubrification ;
4.Contrôle d'alignement : resserrez régulièrement les boulons de couplage, de base et d'ancrage.
5.Paramètres de surveillance : se concentrer sur le courant, la pression, la température et les vibrations, avec une intervention précoce en cas d’anomalies ;
6.Évitez le ralenti : le ralenti est la principale cause de détérioration des joints d’étanchéité, des roulements et des turbines des machines.
VI. Il ne faut pas avoir peur des défauts : des méthodes de diagnostic existent
Les pannes de pompes, équipements à usage général, sont principalement dues à une utilisation incorrecte, à un manque d'entretien et à des facteurs externes ; les dommages au corps de pompe lui-même ne représentent qu'une faible proportion des pannes. La maîtrise de la méthode en quatre étapes (« inspection, écoute, palpation et mesure ») et le respect du principe « l'électricité avant la machine, l'extérieur avant l'intérieur » permettent une localisation et un dépannage rapides sur site, évitant ainsi les temps d'arrêt et réduisant les coûts de maintenance.
Cette méthode d'évaluation s'applique universellement à divers scénarios, notamment l'exploitation et la maintenance des usines, les services publics (eau et électricité), l'irrigation agricole et les systèmes CVC.
