Dans la vague de construction de nouveaux systèmes électriques
Si l'on dit que le stockage par pompage est...
Le « grand frère » du secteur du stockage d'énergie
Qu’en est-il alors du stockage physique de l’énergie à grande échelle et à long terme ?
Stockage d'énergie par air comprimé
C’est précisément cette « technologie émergente » qui est devenue un pilier essentiel de la transition énergétique.

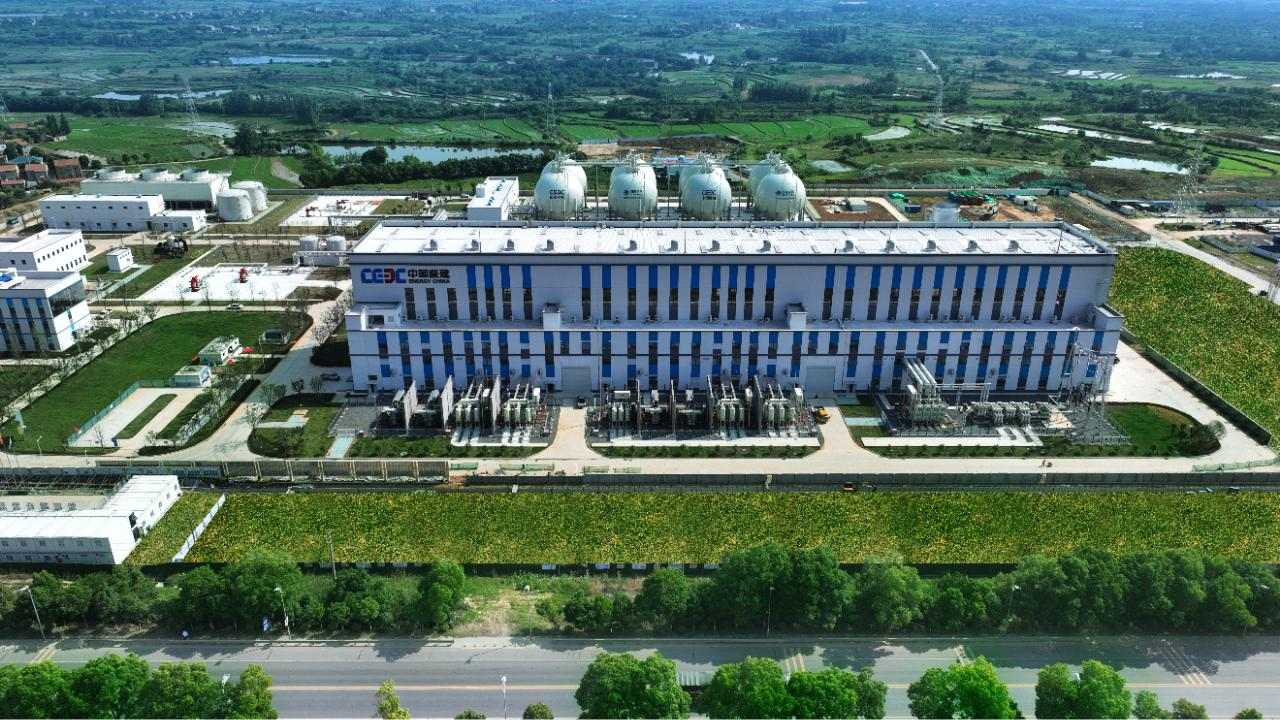

Récemment, des documentaires tels que « Miracle China » et « Beyond: Underground Energy Veins » ont été largement diffusés sur CCTV. Ce film présente la première centrale électrique au monde utilisant le stockage d'énergie par air comprimé d'une puissance de 300 MW, qualifiée de « super batterie d'énergie verte », qui a établi trois records mondiaux : la capacité de production unitaire, la capacité de stockage d'énergie et le rendement de conversion. Elle a atteint une production 100 % nationale pour ses équipements clés et ses produits destinés à l'exploitation dans l'espace lointain, ce qui en fait un projet phare de la transition énergétique chinoise.
Dans le cadre de ce projet d'infrastructure nationale crucial, LEO Pump Industry, fournisseur principal d'équipements de pompage, propose des solutions complètes – notamment des circulateurs, des pompes d'appoint d'eau et diverses autres pompes – répondant à tous les besoins en transport de fluides des systèmes de refroidissement, d'appoint d'eau et d'évacuation des eaux des centrales électriques. Ces solutions de gestion des fluides personnalisées, performantes, intelligentes et fiables, permettent la réalisation de projets de stockage d'énergie de pointe.
contexte du projet
Yingcheng, dans la province du Hubei, a prospéré grâce à son industrie du sel. Il y a plus de 500 ans, de fortes pluies ont percé les couches rocheuses du mont Tuanshan, transformant la région en une « capitale du sel et une mer de sel » de renommée nationale.
Yingcheng, l'une des principales zones de production de sel de Chine, a développé plus de 40 millions de mètres cubes de cavernes de sel souterraines, soit l'équivalent du volume interne de 50 porte-avions de classe Fujian !

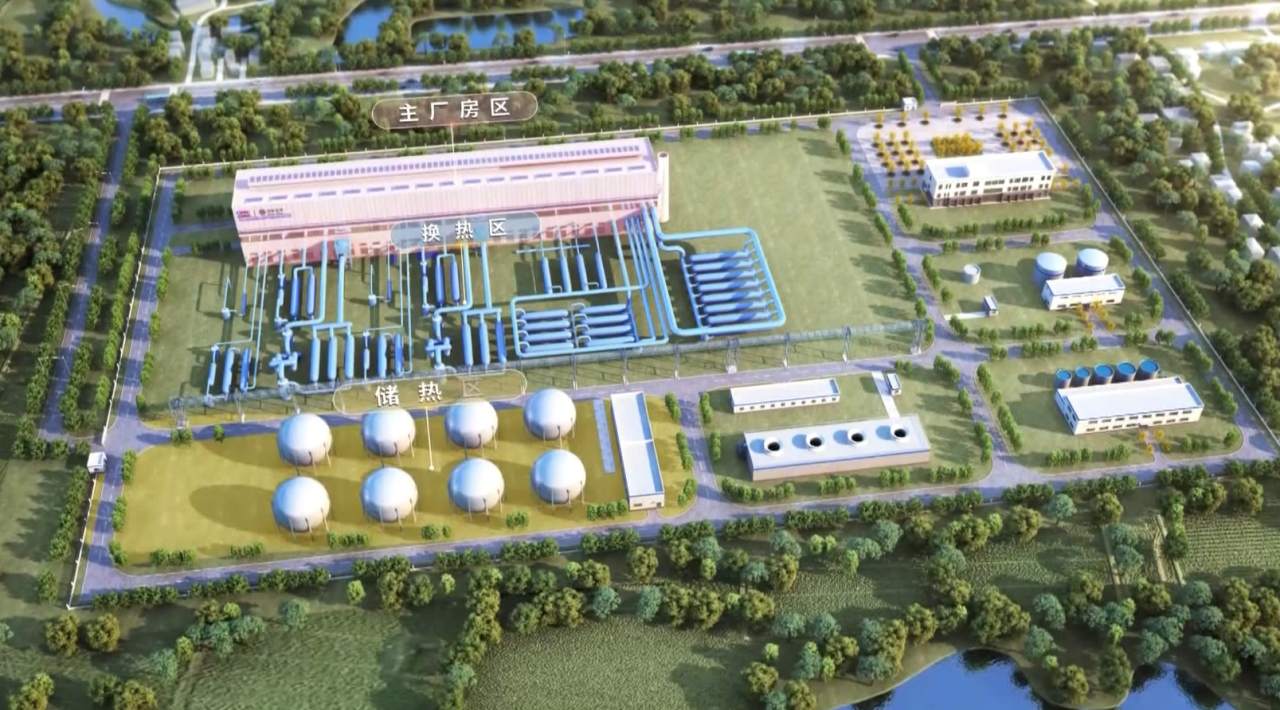

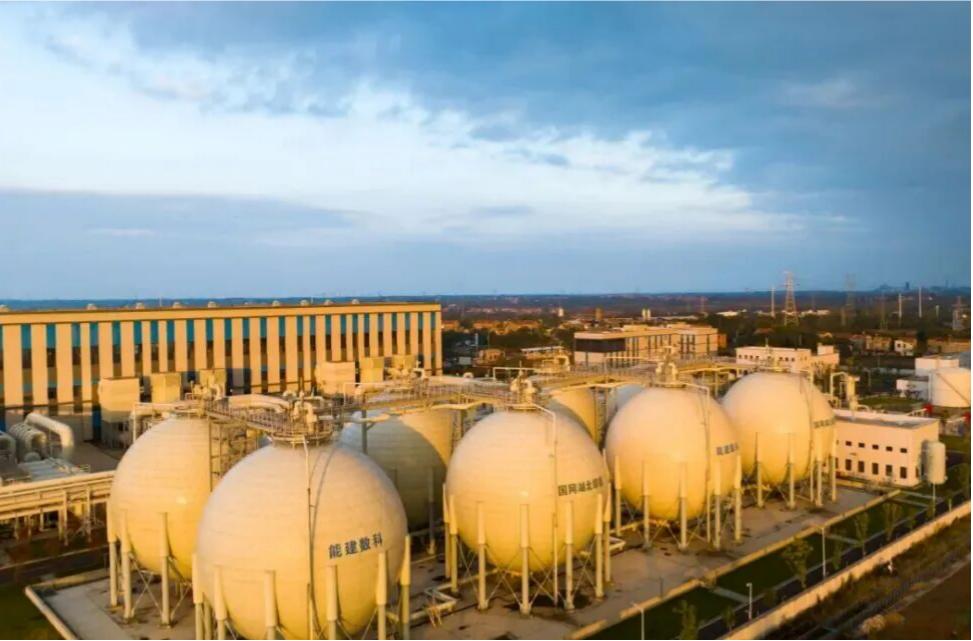

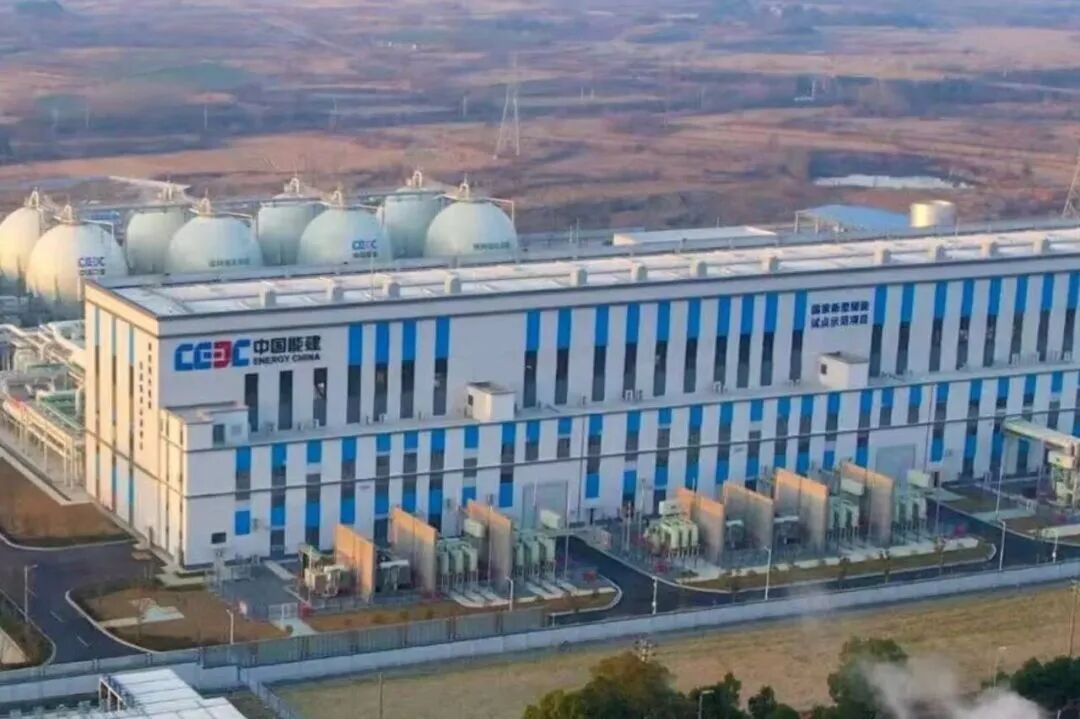

La centrale de stockage d'énergie par air comprimé de 300 MW de Yicheng, La province du Hubei utilise les cavernes de sel souterraines des mines de sel abandonnées comme installations de stockage de gaz. Durant les périodes de faible demande d'électricité, le système actionne des compresseurs pour comprimer et stocker l'air ; durant les périodes de forte demande, de l'air à haute pression est libéré pour actionner des turbines à expansion afin de produire de l'électricité. L'ensemble du processus ne nécessite aucune combustion de combustibles fossiles, ce qui permet d'atteindre des émissions de carbone véritablement nulles.
Cette « batterie à air comprimé » affiche une capacité de stockage de 1 500 mégawattheures et un rendement de conversion d'environ 70 %. Elle peut effectuer un cycle de stockage d'énergie de 8 heures, suivi de… un cycle de libération de 5 heures par jour, produisant environ 500 millions de kilowattheures par an, soit l'équivalent d'une économie de plus de 150 000 tonnes de charbon standard.et suffisante pour répondre aux besoins annuels en électricité d'environ 250 000 foyers.
Au sein de ce système vaste et sophistiqué, la circulation d'eau de refroidissement joue un rôle vital, assurant le fonctionnement stable des systèmes de stockage d'énergie de compression et d'échange de chaleur, faisant de LEO Pump Industry le gardien de confiance de cette infrastructure critique.
Défis du projet
Pour un projet d'une telle envergure mondiale, le « Nengchu n° 1 » impose des exigences techniques rigoureuses à ses Système de circulation d'eau de refroidissement à haute et basse température.
①Plage de réglage de charge extrêmement large :
L'alternance fréquente entre les modes compression et production d'énergie exige que la pompe de circulation fonctionne de manière stable et efficace sur toute la plage de débit nominal (50 % à 150 %), tout en évitant la surcharge ou la surchauffe du moteur. Ceci représente un défi de taille pour la modélisation hydraulique et l'adaptation de la puissance de la pompe.
② Adaptation spéciale de la pompe pour les conditions de fonctionnement à haute température :
Le système de stockage et d'échange de chaleur du projet nécessite la fourniture d'eau de circulation à haute température, ce qui exige des fournisseurs une expertise pointue en matière de pompes à chaleur pour réseaux à haute température et la capacité de personnaliser les solutions pour des applications de procédés spécialisés.
③ Exigences de personnalisation à haute fiabilité :
Premier système d'ingénierie intégré au monde, cet équipement doit fonctionner en toute sécurité pendant de longues périodes en extérieur, dans des conditions de température variables, tout en étant doté de systèmes de contrôle à fréquence variable hautement automatisés et de systèmes de surveillance intelligents qui s'intègrent parfaitement au réseau DCS de l'usine.
④ Défis d'ingénierie posés par des délais de livraison extrêmement serrés
En seulement deux mois entre la signature du contrat et la livraison, le projet a nécessité la réalisation d'une série complète d'étapes, notamment le moulage et le soudage de matériaux spécialisés, l'intégration d'un système de conversion de fréquence haute tension de 10 kV et des tests complets en usine, mettant ainsi à l'épreuve les capacités de réponse rapide et les normes de contrôle qualité de bout en bout du fabricant.
Solution LEO
LEO est l'un des principaux fournisseurs de pompes de circulation d'eau de refroidissement Pour les centrales thermiques de grande envergure en Chine, LEO occupe une position dominante dans le secteur. Fort de près de 70 ans d'expertise technique dans les solutions de pompage sur mesure à grande échelle, LEO a développé pour ce projet une gamme complète de pompes de circulation d'eau haute et basse température, spécialement conçues pour la centrale « Nengchu n° 1 ».
① Approfondissement des technologies à haut rendement et à économie d’énergie :

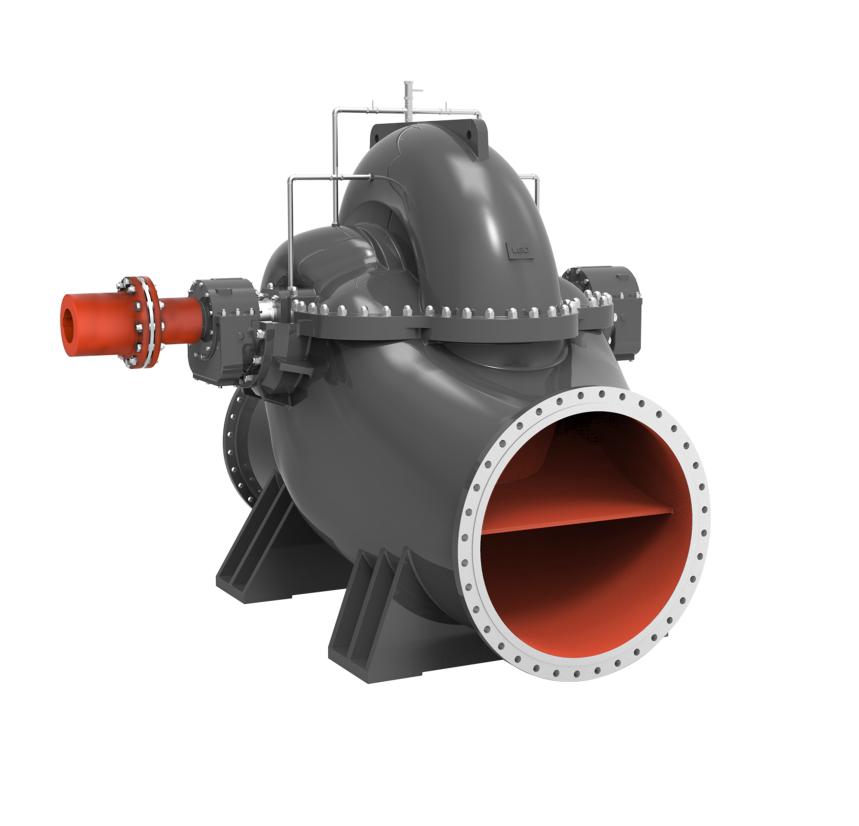

LIO a fourni au projet Yingsheng des étages uniques des séries GSX et GSE, pompes centrifuges à double aspirationCes produits ont obtenu la certification nationale chinoise de niveau 1 en matière d'efficacité énergétique et s'appuient sur les atouts technologiques fondamentaux reconnus par le deuxième prix du Prix national du progrès scientifique et technologique. Avec un rendement hydraulique supérieur à 90 %, elles permettent de réaliser des économies d'énergie de 3 à 5 % supérieures à celles des modèles de pompes classiques.
Cette gamme de produits offre une plage de fonctionnement à haut rendement plus étendue grâce à une conception optimisée des canaux d'écoulement et de la structure de la turbine, permettant une régulation de la charge de 50 % à 150 % du débit nominal tout en maintenant des performances stables lors des transitions entre les modes de compression et de production d'énergie.
② Fonctionnement résistant aux hautes températures :

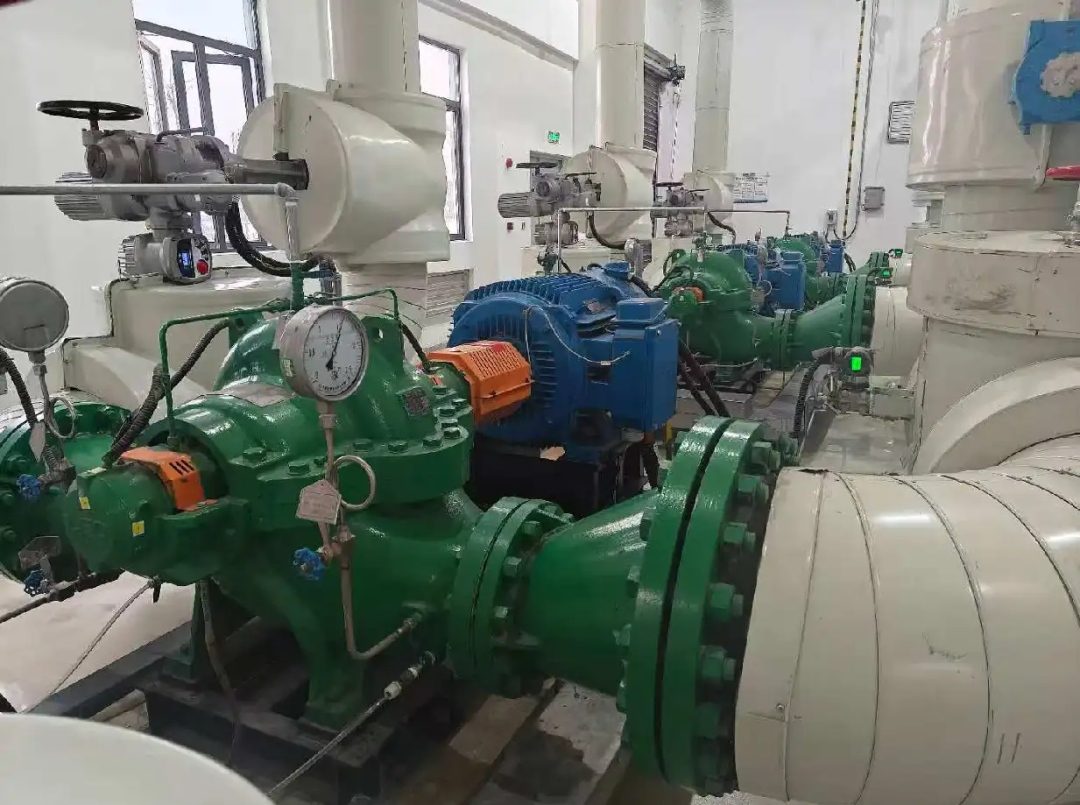

Pour les conditions de fonctionnement à haute température dans les systèmes de stockage et d'échange de chaleur, LEO a installé trois pompes à eau de circulation haute température DSR spécialement conçues pour les environnements thermiques extrêmes. Ces pompes fonctionnent à 181 °C avec un débit nominal de 1 195 m³/h et une hauteur manométrique de 45 m, alimentées par un système d'entraînement à fréquence variable 1:1.
③Fonctionnement intelligent :
LION non seulement fournit le groupe motopompe lui-même, mais intègre également un ensemble complet de systèmes d'instrumentation et de contrôle.. En configurant un dispositif de conversion de fréquence haute tension de 10 kV et une armoire de commande de conversion de fréquence basse tension de 380 V, on obtient une régulation de vitesse intelligente et continue pour les pompes.
De plus, des capteurs tels que des thermistances résistantes à la température et des sondes de vibrations sont installés à des endroits stratégiques de l'ensemble de la pompe, permettant une surveillance complète et en temps réel de la température, des vibrations et de la pression des paliers. Ces systèmes sont entièrement intégrés au système de contrôle-commande distribué (DCS) de l'usine, garantissant un fonctionnement entièrement automatisé avec un minimum de personnel requis pour les inspections.
LEO a également intégré une plateforme de surveillance de l'état des pompes à l'équipement. S'appuyant sur l'analyse de données pilotée par l'IA, cette plateforme fournit des alertes de panne précoces, génère automatiquement des rapports de diagnostic système, offre un support de données complet pour l'optimisation de l'efficacité énergétique et réduit les coûts d'exploitation de 30 %.
④ Livraison rapide :
Pour respecter le délai de livraison strict de deux mois, LEO Pump Industry a adopté une approche de fabrication collaborative numérique, menant à bien des processus critiques — notamment la production personnalisée de grandes pompes à double aspiration et le soudage de matériaux spéciaux — avec une qualité exceptionnelle, réussissant ainsi les tests rigoureux requis pour le premier projet de système de pompage intégré au monde.
S'orienter vers l'avenir
Grâce au raccordement au réseau à pleine capacité de « Nengchu No.1 », le groupe de pompage LEO fonctionne 24 heures sur 24 au-dessus de la caverne de sel souterraine, assurant ainsi le fonctionnement sûr et efficace de cette « super batterie d'énergie verte ».
Depuis sa mise en service, Le groupe de pompage LEO a maintenu une fiabilité élevée et constante, répondant de manière fiable aux besoins en refroidissement et en approvisionnement en eau du système de stockage d'énergie comprimée et du système de stockage/transfert de chaleur de la centrale électrique. assurant ainsi un support fluidique robuste pour atteindre un rendement de conversion d'énergie de 70 % dans le cadre du projet « Stockage d'énergie n° 1 » et l'établir comme une référence mondiale en matière de stockage d'énergie.
En tant que fournisseur principal d'équipements pour la première centrale électrique au monde de stockage d'énergie par air comprimé sans combustion de classe 300 MW, LEO Pump Industry a une fois de plus démontré son expertise technique et sa réputation de marque dans les domaines du stockage d'énergie avancé et des systèmes électriques.
Avec un savoir-faire méticuleux et une fiabilité à toute épreuve, des circulateurs traditionnels pour centrales thermiques aux équipements auxiliaires essentiels pour systèmes de stockage d'énergie avancés, LEO Pump Industry s'est toujours concentrée sur le transport efficace et le contrôle précis des fluides énergétiques. Face au nouveau paysage énergétique intégré englobant production, réseau, consommation et stockage, Leo continuera d'apporter son expertise grâce à des solutions de gestion des fluides intelligentes, performantes et fiables, soutenant ainsi la transition énergétique mondiale et la stratégie chinoise de « double bilan carbone ».
