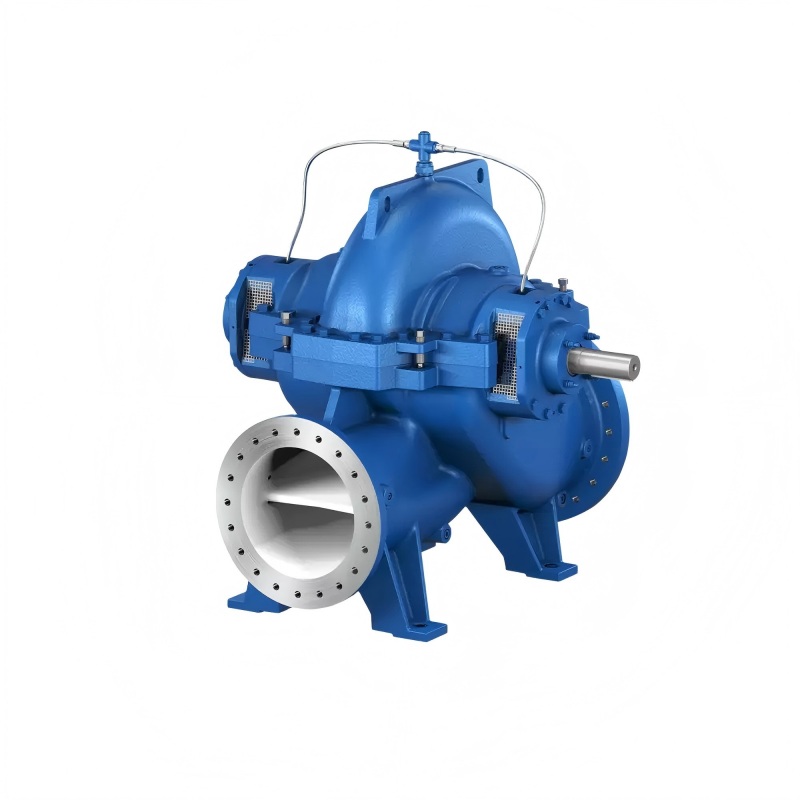

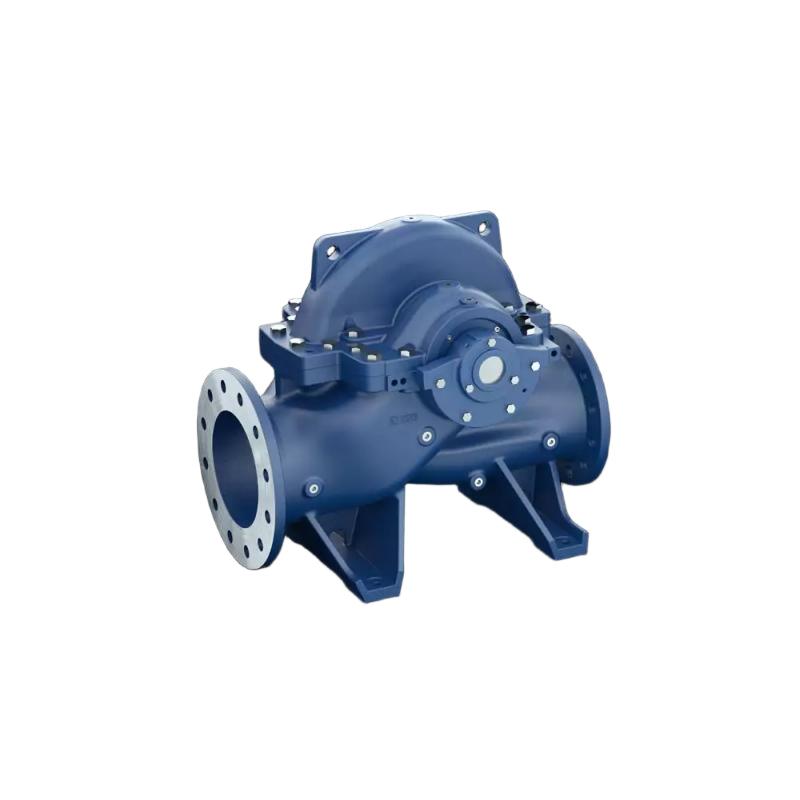

Pompe à volute à division axiale KSB - Présentation des gammes de produits Omega et RDLO

Données techniques – Série OMEGA

Débit maximal : 4000 m³/h

Hauteur manométrique maximale : 220 m

Pression de service maximale admissible : 25 bar

Température maximale admissible du fluide : 140 °C

Fréquence du réseau : 50 Hz, 60 Hz

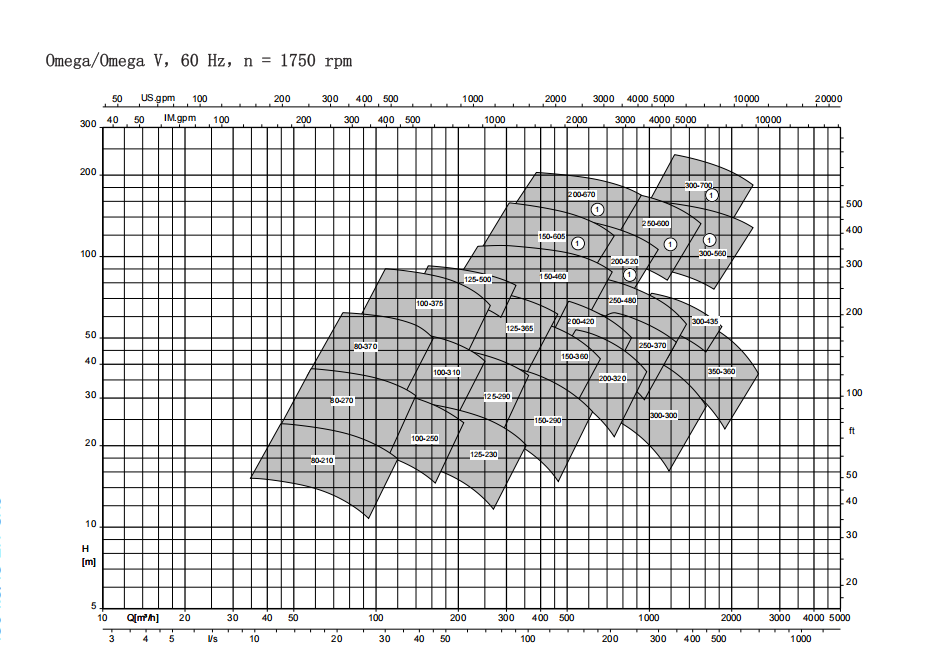

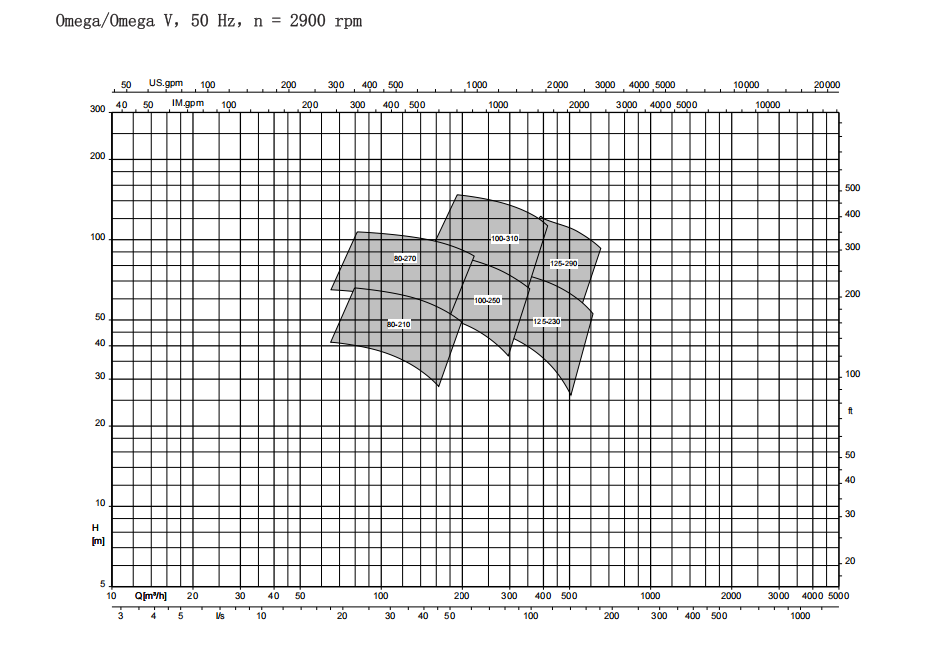

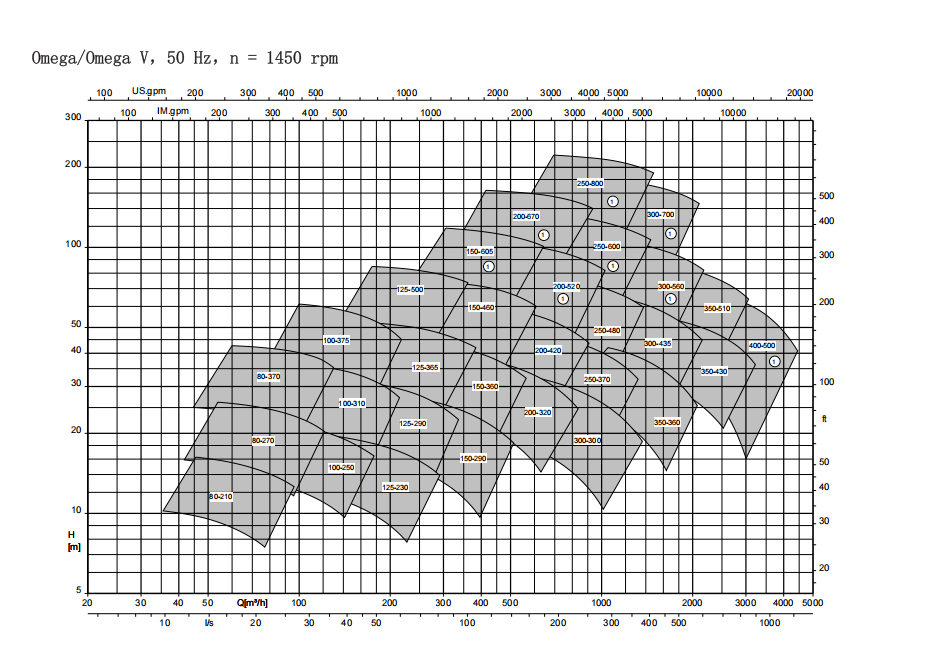

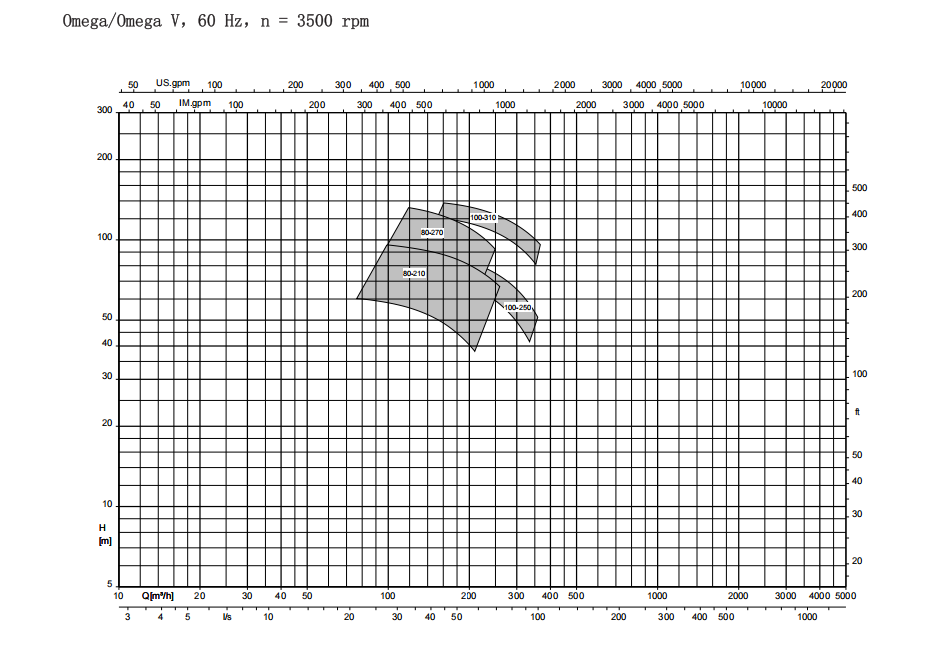

Spectre de type Omega

Applications :

• Réseau d'adduction d'eau

• Usines de dessalement

• Augmentation de la pression

• Transport fluvial

• Eau de service et eau de refroidissement pour les centrales électriques et l'industrie

• Stations de pompage pour l'irrigation

• Stations de pompage des eaux de drainage

• Systèmes de lutte contre l'incendie

• Construction navale

• Réseaux de chauffage et de refroidissement urbains

Composants des matériaux :

Volute : fonte nodulaire / acier duplex moulé

Turbine : Bronze / acier inoxydable / acier duplex

Arbre : Acier inoxydable / acier duplex

Manchons de protection d'arbre : acier inoxydable

Bagues d'usure du boîtier : Bronze / acier inoxydable

Bagues d'usure de la turbine (en option) : Bronze / acier inoxydable / acier duplex

Avantages:

Haute fiabilité de fonctionnement

• La roue à double entrée équilibre la poussée axiale, réduisant ainsi les charges agissant sur les roulements.

• La conception à double volute du corps de pompe équilibre les forces radiales, assurant de faibles niveaux de vibration pendant le fonctionnement.

Faibles coûts d'entretien

• Longue durée de vie des roulements, des joints d'étanchéité et de l'accouplement grâce à un arbre court et rigide et à un système de paliers à ressort.

• Les matériaux résistants à la corrosion et à l'abrasion assurent une durée de vie maximale aux manchons de protection de l'arbre, aux bagues d'usure du carter et aux bagues d'usure de la roue, ainsi qu'à la roue elle-même.

Conception axée sur le service

• Assemblage rapide et facile grâce à des composants auto-centrants tels que le rotor, la garniture mécanique, le demi-carter supérieur, les paliers et le logement du joint.

Les boulons à tête hexagonale utilisés sont faciles à retirer, ce qui permet une maintenance rapide. La bride fendue du carter offre un accès direct à l'intérieur de la pompe.

Étanchéité fiable

• La bride de séparation pleine du tubage, présente sur la moitié supérieure et la moitié inférieure du tubage, assure une étanchéité fiable et sans problème des deux moitiés de tubage.

Fonctionnement écoénergétique

• Un rendement élevé permet de réduire les coûts énergétiques en fonctionnement.

• Le carter à double volute et l'arbre rigide permettent une conception compacte et économe en énergie.

• Le système hydraulique est optimisé pour les hautes vitesses.
