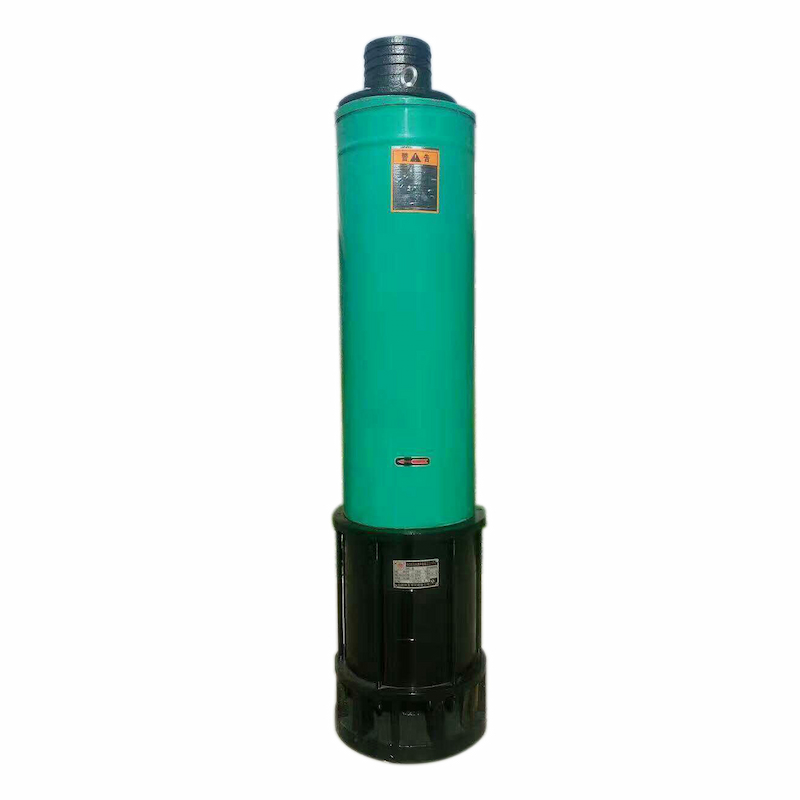

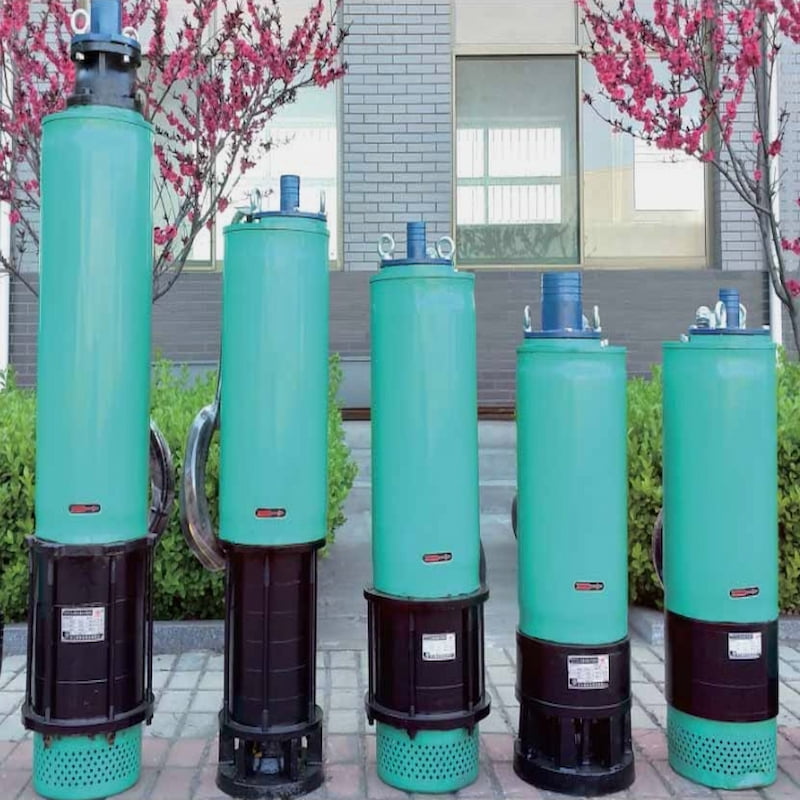

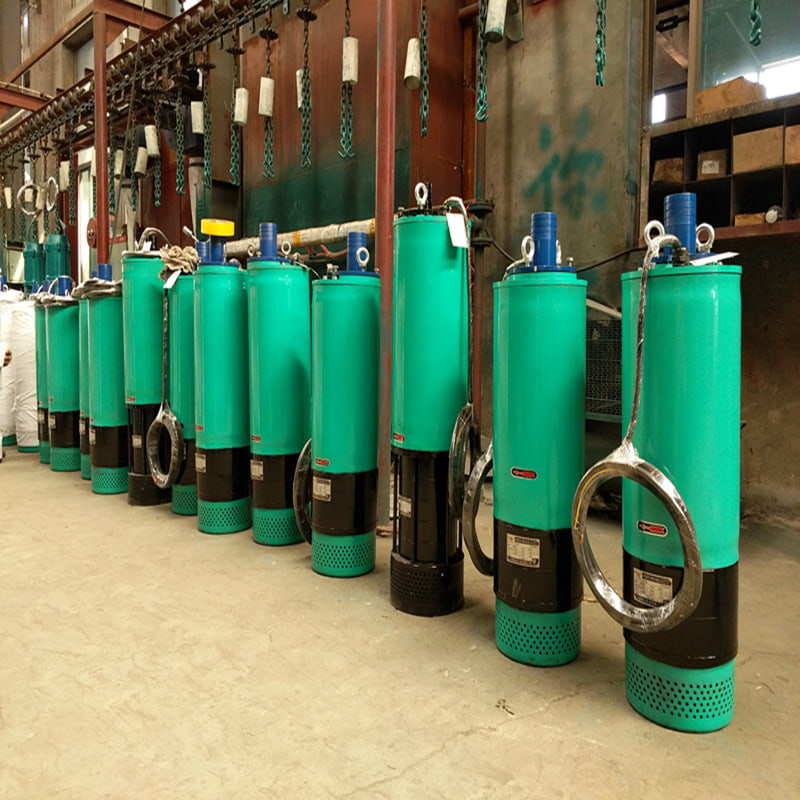

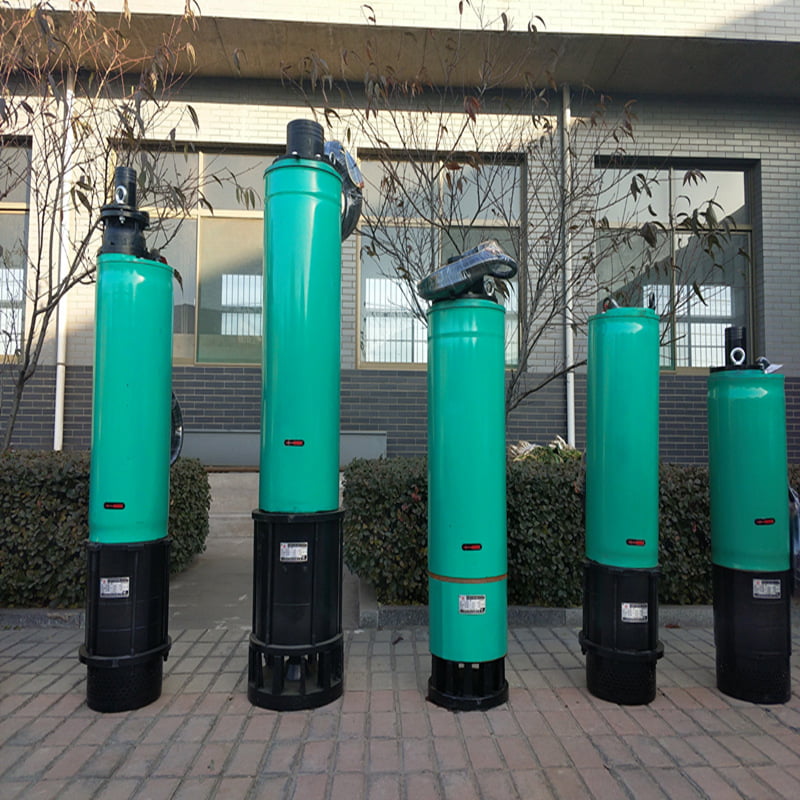

Pompe submersible pour eaux usées HQ avec aspiration par le bas

Pompe submersible pour eaux usées

Paramètres techniques :

Débit, Q : maximum 100 m³/h

Tête, H : maximum 120 m

Présentation du produit

Notre pompe à eaux usées submersible à courant descendant HQ, elle est utilisée pour pomper la boue des eaux usées et des boues dans toutes sortes d'environnements défavorables. La pompe est à courant descendant, elle peut donc drainer les eaux de surface dans la face de travail : le moteur est asynchrone triphasé submersible, il peut fonctionner longtemps hors de l'eau, le moteur absorbe très bien la chaleur, il a une tête élevée, une grande capacité, est compact, léger, facile à assembler et une durabilité fiable.

Application principale

Cette pompe submersible est largement utilisée dans le drainage minier, la construction de tunnels, la circulation des eaux usées des usines de lavage du charbon, le rinçage des puits, l'irrigation des eaux agricoles, l'extraction de l'eau des réservoirs, etc.

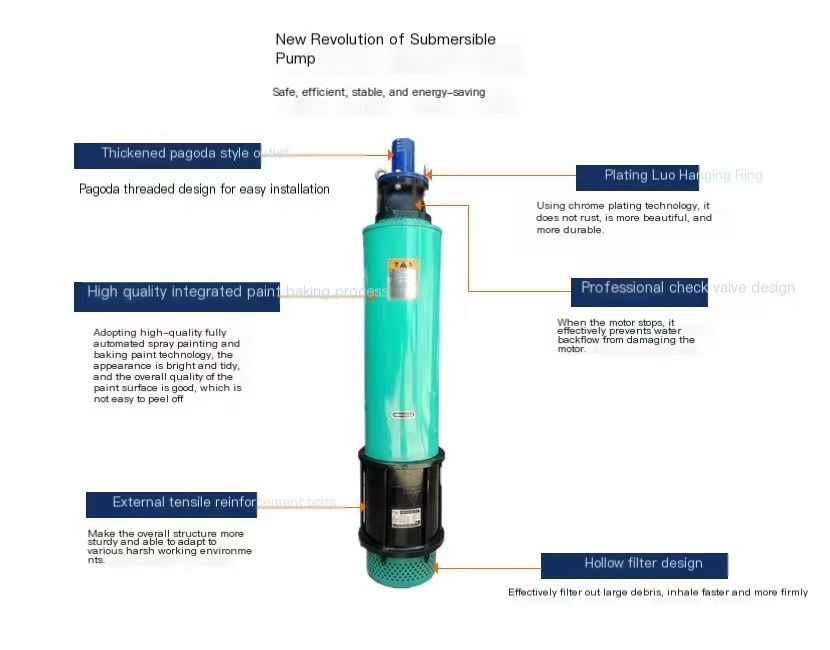

Caractéristiques structurelles

1. La pompe à eaux usées HQ à aspiration descendante est composée d'un moteur asynchrone triphasé submersible et d'une pompe à eaux usées. Le moteur est relié au corps de pompe par une garniture mécanique centrale fiable, empêchant ainsi les échanges entre le liquide de refroidissement et le liquide de pompage, garantissant ainsi un fonctionnement stable et durable de la pompe.

2. Le bobinage du moteur est constitué d'un fil de polyéthylène gainé de nylon imperméable. La cavité du moteur et la cavité étanche sont remplies d'huile mécanique n° 10 ou d'huile de transformateur n° 25 (jusqu'à immersion du roulement supérieur lorsque la pompe est verticale, sans débordement). Le roulement du moteur est à billes centripètes, ce qui facilite le démontage et le montage, et facilite l'entretien.

3. La pompe à eau à petit débit est de type centrifuge ou de type vortex, elle est utilisée pour pomper les eaux usées courantes, le drainage à haute pression dans le projet ; la pompe à eau à grand débit est à double canal sans colmatage ni structure à flux mixte.

4. Le carter du moteur est équipé d'un couvercle de refroidissement. Grâce à sa structure intégrée, le liquide est évacué par la paroi extérieure du moteur. Le moteur peut être exposé à la surface pendant une longue période.

Environnement et conditions d'exploitation

1. Fréquence nominale : 50 Hz/60 Hz, tension nominale : 3 ph, 220 V, 380 V, 440 V, 660 V, 1140 V ± 10 %.

2. Le rapport volumétrique des solides dans le milieu de transport est inférieur à 2 %, la densité maximale du milieu de transport est de 1,2*10Xkg/m³

3. Le pH du fluide de transport est de 4 à 10 (le matériau est en fonte, en acier inoxydable 304, 316, 316L)

La température du fluide transporté est inférieure à 40 ℃ (toutes les pompes peuvent être fabriquées selon un modèle résistant aux hautes températures)
