Agitateur hyperbolique GSJ

agitateur hyperbolique

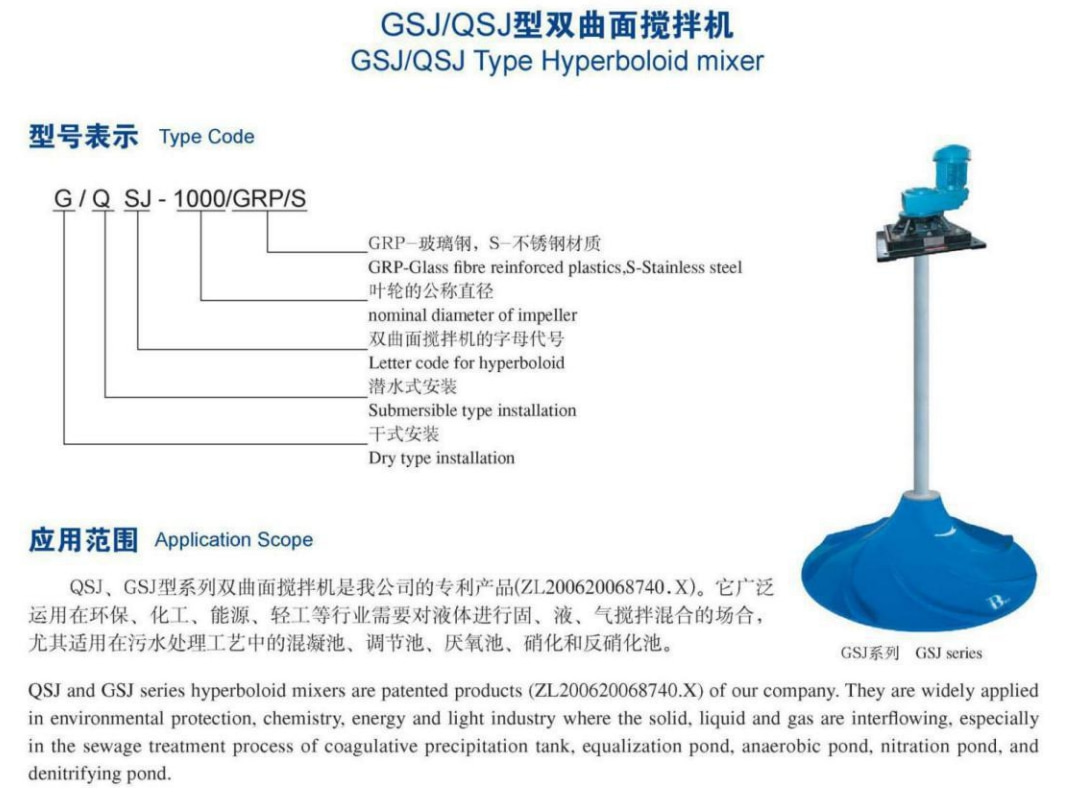

Champ d'application

Les mélangeurs hyperboloïdes de la série HM sont largement utilisés dans la protection de l'environnement, la chimie, l'énergie et l'industrie légère où le solide, le liquide et le gaz s'entremêlent, en particulier dans le processus de traitement des eaux usées du réservoir de précipitation coagulative, du bassin d'égalisation, du bassin anaérobie, du bassin de nitration et du bassin de dénitrification.

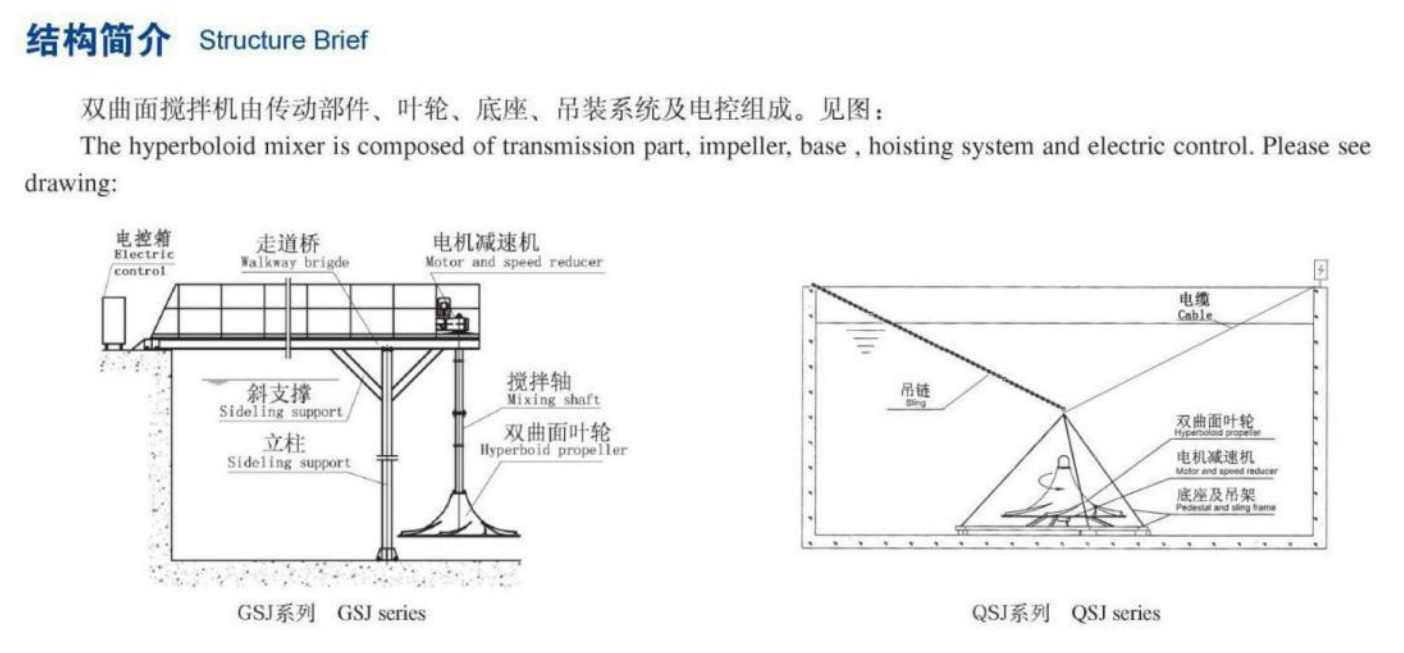

Structure brève

Cet équipement de mélange peut contenir un débit de grande capacité et peut obtenir une grande zone de circulation et un débit d'eau progressif.

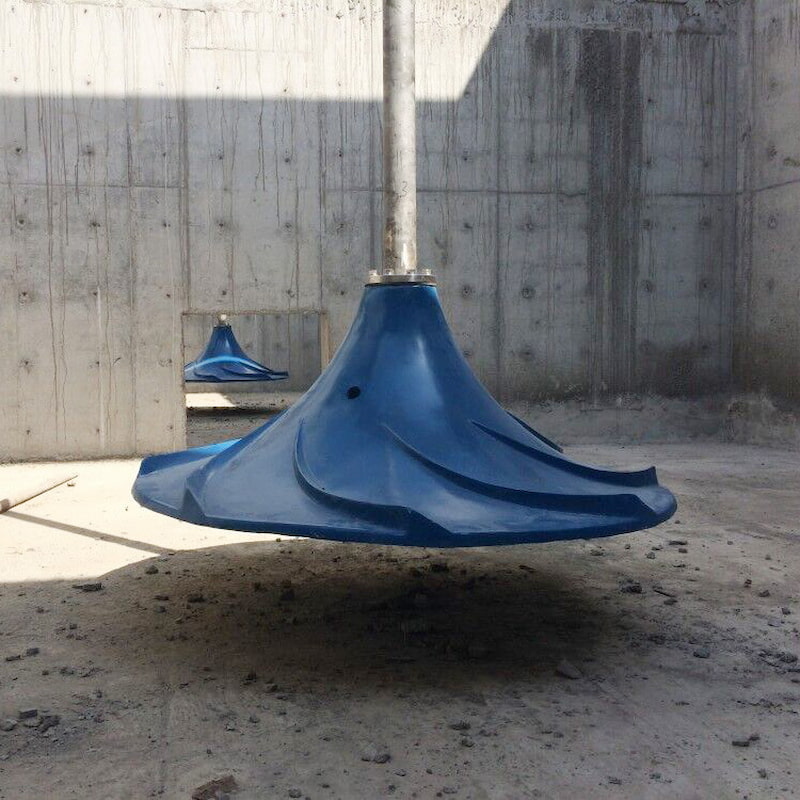

La conception unique de la turbine combine parfaitement les caractéristiques du fluide et le mouvement mécanique. La surface incurvée de la turbine hyperboloïde est formée par la courbe de formule xy = b tournant autour de l'axe y. Afin de s'adapter à l'écoulement de l'eau, la turbine est conçue pour alimenter l'eau depuis le centre. D'une part, elle réduit les turbulences et, d'autre part, la pression du liquide à sa surface est uniforme, ce qui assure l'équilibre de la machine en mouvement.

Huit aubes directrices sont réparties de manière égale sur la surface à double cambrure involutée. L'énergie cinétique est créée à l'aide de l'énergie potentielle de l'eau supplémentaire alimentée par la pression du poids mort du fluide et la force centrifuge par la rotation de la roue ; le fluide se déplacera le long de la tangente de la circonférence de la roue sous la condition d'accélération de la gravité, avec la réflexion de la paroi de l'étang, un flux d'eau circulant est formé de bas en haut, donc le flux d'eau transversal est formé dans la direction axiale Y et radiale X. Les caractéristiques de la structure et le mode d'installation spécial (dans le bas

(de l'étang) de La turbine du mélangeur hyperboloïde a décidé de l'efficacité de mélange idéale et évite efficacement les points morts de mélange.

Caractéristiques du produit

1. Écoulement en spirale tridimensionnel, sans point mort de mélange - haute efficacité.

2、Roue à grande surface, équipée d'une petite puissance - économie d'énergie

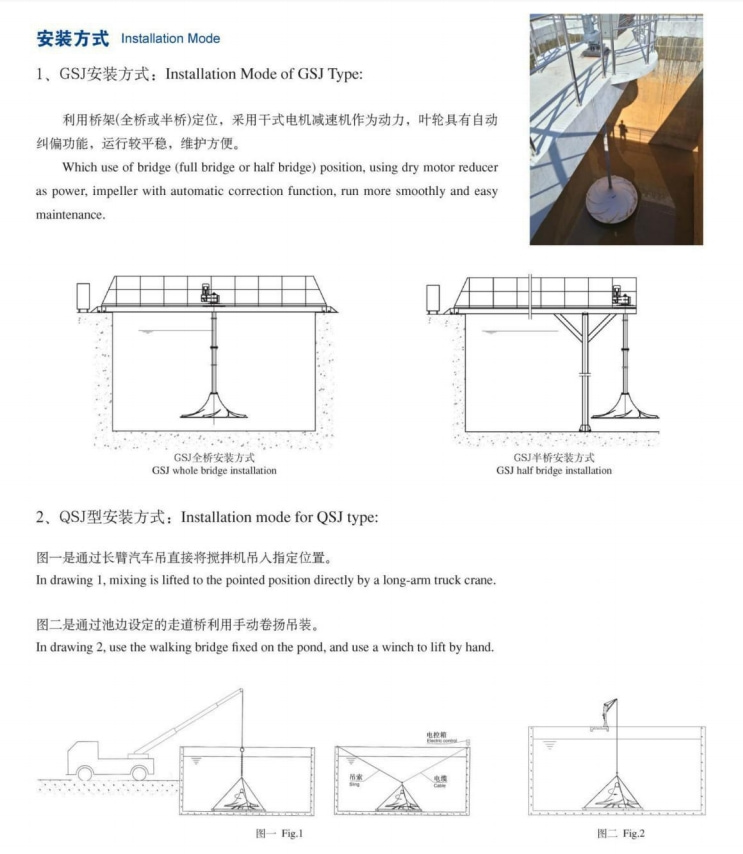

3、Installation flexible et entretien facile --- pour un maximum de commodité

Sélection du type d'application

Comme la sélection du type de tous les mécanismes de mélange, la sélection du type de mélangeur hyperboloïde est liée à la forme de l'étang de terrain, au cubage, à la concentration du liquide, à la température moyenne et au pH, etc.

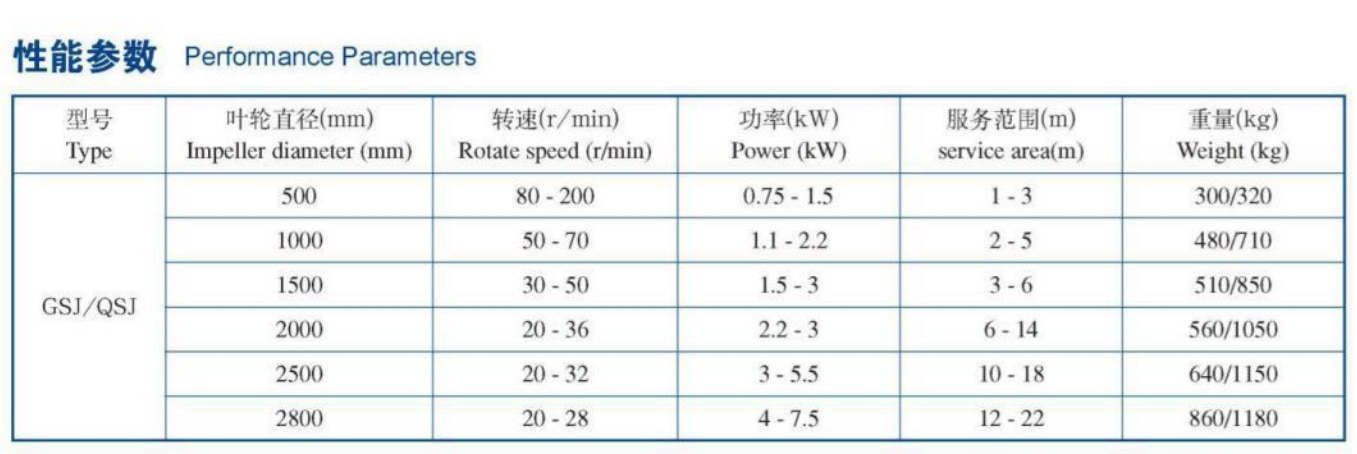

La sélection du type de mélangeur hyperboloïde est confirmée en fonction de la zone de service effective de chaque mélangeur hyperboloïde, voir dessin 1, et selon le principe de longueur: largeur ne dépassant pas 2:1, l'étang rectangulaire sera divisé de manière égale en cellules de travail, afin de confirmer la quantité de mélangeurs.

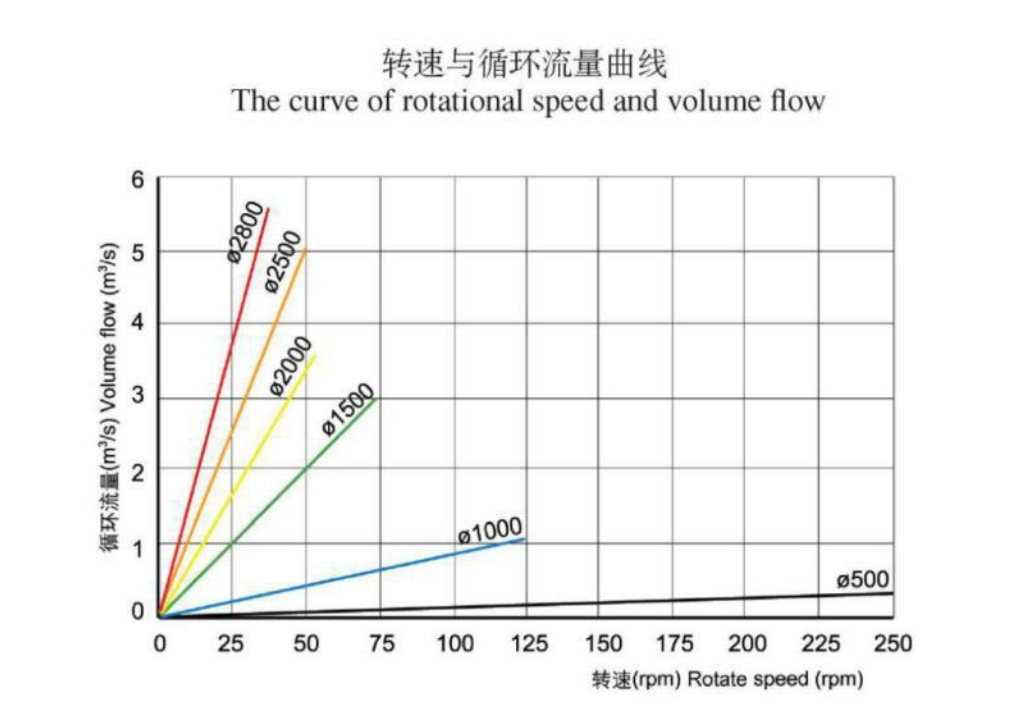

De plus, lorsque la profondeur de l'eau est supérieure à 8 mètres ou que la concentration du fluide est supérieure à 1 %, la sélection du type doit prendre en compte l'augmentation de la puissance ou l'amélioration de la vitesse de rotation du mélangeur, afin de garantir l'efficacité du mélange dans les gros volumes et les liquides à haute concentration.
