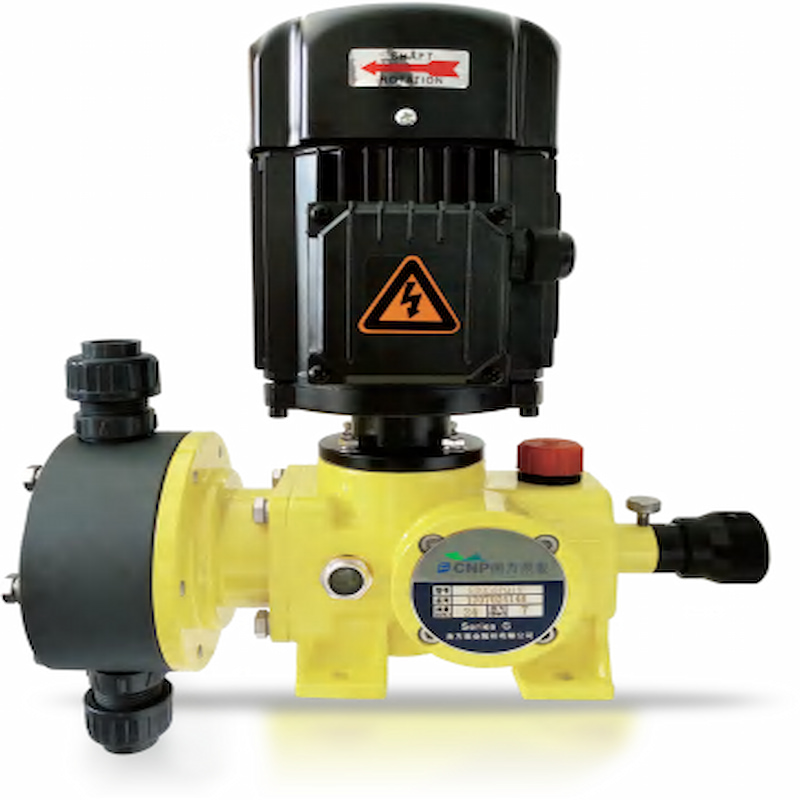

Pompe doseuse mécanique à membrane série GD

Pompe doseuse mécanique à membrane série GD

Principaux paramètres de performance

Débit maximal : 135 L/h

Pression de refoulement maximale : 10 bar

Précision du débit à l'état stationnaire ± 1 %

La hauteur de levage d'aspiration peut atteindre jusqu'à 2 m de colonne d'eau

Pression d'entrée maximale : 2 bars

Température ambiante jusqu'à +40℃

Caractéristiques principales

extrémité d'entraînement

Adopte une structure à double came fiable, adaptée à une variété de conditions de travail difficiles, faible bruit, démontage simple et entretien pratique

Lubrification par bain d'huile, longue durée de vie des composants d'entraînement.

Engrenage à vis sans fin et technologie à vis sans fin de haute précision, fonctionnement stable.

La régulation du débit peut être réalisée à l'arrêt ou en fonctionnement,

extrémité hydraulique

Diaphragme à entraînement mécanique, le diaphragme adopte une structure composite multicouche de PTFE et de caoutchouc élastique, présente les caractéristiques d'absence de fuite et est durable.

Il n'y a pas de protection de diaphragme du côté du matériau, ce qui est pratique pour le passage du matériau.

Différents matériaux de tête de pompe tels que le PVC, le PVDF, le 316SS sont disponibles, adaptés au transport de divers matériaux.

Structure de valve unidirectionnelle autonettoyante pour un entretien facile.

Couler

Mode de contrôle

Alimentation : triphasé 380V, monophasé 220V, triphasé 220V, etc., 50H2, 60Hz (moteur 60Hz en option, débit nominal augmenté de 20%).

Contrôle manuel, ajustez le débit grâce au mécanisme de réglage manuel.

Contrôle de fréquence, vous devez sélectionner un moteur à fréquence variable et configurer l'onduleur pour obtenir un réglage de débit à fréquence variable

Remarque : l’onduleur configuré doit disposer de fonctions de contrôle vectoriel et de redécoupe.

Principales applications

Protection de l'environnement, pétrochimie, chimie, raffinage du pétrole, électricité, métallurgie, médecine, alimentation, traitement de l'eau et autres domaines.

Accessoires lourds

Accessoires optionnels tels que : filtre, colonne d'étalonnage, soupape de sécurité, soupape de contre-pression, amortisseur de pulsations, etc.

GD030, GD050 Matériau de la tête de pompe en PVC La pompe avec le code d'interface R est fournie avec un vêtement d'injection, une chambre inférieure, une balance et 6 mètres de tuyau avec la pompe doseuse
