Catena CQB de pompes à force magnétique en plastique fluoré
En utilisant:
Ce produit est largement utilisé dans l'industrie chimique (fabrication d'acides et d'alcalis, fusion, production de thulium, agrochimie, colorants, médicaments, papeterie, galvanoplastie, lavage à l'acide, télécommunications sans fil, défense nationale, etc.) pour le transport d'acides, de lessives, d'huiles, de liqueurs rares et précieuses, de liquides toxiques et volatils, et plus particulièrement de liquides combustibles et explosifs. Il est idéal pour la fabrication de circuits imprimés dans l'industrie électronique et la production artisanale de feuilles de CPD. Température d'utilisation : -20 °C à 100 °C.
Paramètre:
★ Température de fonctionnement : -20 °C à 120 °C
★ Débit : 3 m³/h à 400 m³/h
★ Tête : 3,2 m ~ 80 m
Conception pour prévenir les fuites :
L'absence d'axe et d'enveloppe, associée à l'utilisation de la coïncidence magnétique pour l'entraînement, élimine tout risque de fuite et de goutte à goutte, et prévient toute pollution du lieu d'utilisation. Fabriquée en alliage de plastique fluoré, la partie traversante de la pompe peut transporter en continu des acides, des bases, des oxydants puissants et autres milieux corrosifs de différentes couleurs sans s'endommager. Elle présente d'excellentes caractéristiques telles que l'étanchéité totale, l'absence de fuites et une résistance élevée à la causticité.
Principe de fonctionnement :
Avec un joint statique remplaçant le joint dynamique, le système d'entraînement utilise un aimant actif pour se fixer directement sur l'arbre d'essieu du moteur électrique. La salle des pompes est complètement fermée et, grâce à la force magnétique, la roue à aubes est entraînée indirectement sur le rotor. Ce système présente les caractéristiques suivantes : structure compacte, esthétique soignée, faible encombrement, fonctionnement silencieux, fiabilité, facilité d'entretien, sécurité et économies.
Structure du corps de pompe :
La partie de la pompe en contact avec le liquide est en plastique fluoré, mais la croûte est en métal, donc le corps de la pompe est suffisamment robuste pour supporter le poids du support de tuyauterie et repousser les chocs mécaniques.
Structure et tout le reste :

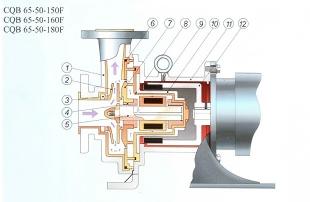

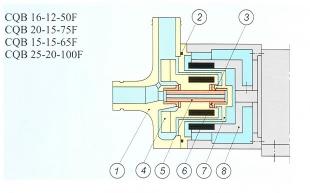

Catena CQB | Consultez l'introduction détaillée |
|
| Corps de pompe | L'alliage de plastiques fluorés |
| Anneau étanche à l'air | Fl-latex/F4 |
| Arbre à essieu | F4 |
| Turbine | L'alliage plastique fluoré/aimant permanent |
| Axe principal | SiC ou Al2O3 |
| Anneau d'arrêt | SiC ou Al2O3 |
| gaine de séquestration | L'alliage plastique fluoré/F46 |
| magnétisme extérieur | HT200/Aimant permanent |
|
| |

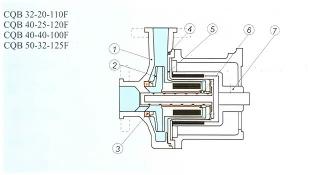

| Consultez l'introduction détaillée |
|
| Corps de pompe | L'alliage de plastiques fluorés |
| Turbine | L'alliage plastique fluoré/aimant permanent |
| Ora-ring | SiC ou Al2O3 |
| Anneau étanche à l'air | Fl-latex |
| gaine de séquestration | F46/1Cr18Ni9Ti |
| Arbre à essieu | Plein de F4 |
| magnétisme extérieur | HT200/Aimant permanent |
|
| |
| Consultez l'introduction détaillée |
|
| Corps de pompe | L'alliage de plastiques fluorés |
| 副叶轮 | L'alliage de plastiques fluorés |
| Anneau étanche à l'air | Fl-latex |
| Turbine | L'alliage plastique fluoré/aimant permanent |
| Axe principal | CS+F4 |
| Ora-ring | SiC ou Al2O3 |
| Arbre à essieu | SiC ou Al2O3 |
| Anneau étanche à l'air | Fl-latex+F4 |
| gaine de séquestration | F46+1Cr18Ni9Ti |
| magnétisme extérieur | Aimant permanent HT200/Thulium |
|
| |
| Consultez l'introduction détaillée |
|
| Corps de pompe | Coussinet F46 à l'intérieur |
| Turbine | L'alliage de plastiques fluorés |
| Ora-ring | SiC ou Al2O3 |
| Arbre à essieu | Plein de F4 |
| Axe principal | SiC ou Al2O3 |
| Anneau étanche à l'air | Fl-latex/F4 |
| Base de l'axe médian | L'alliage de plastiques fluorés |
| gaine de séquestration | L'alliage de plastiques fluorés |
| Rotor assemblé | Aimant permanent au thulium haute puissance F46 |
| gaine en acier inoxydable | 1Cr18Ni9Ti |
| Nog | HT200 |
| magnétisme extérieur | Aimant permanent HT200/Thulium |
|
| |

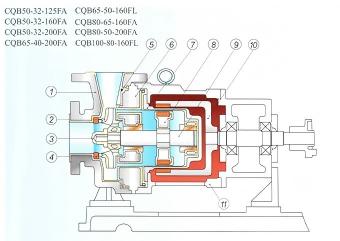

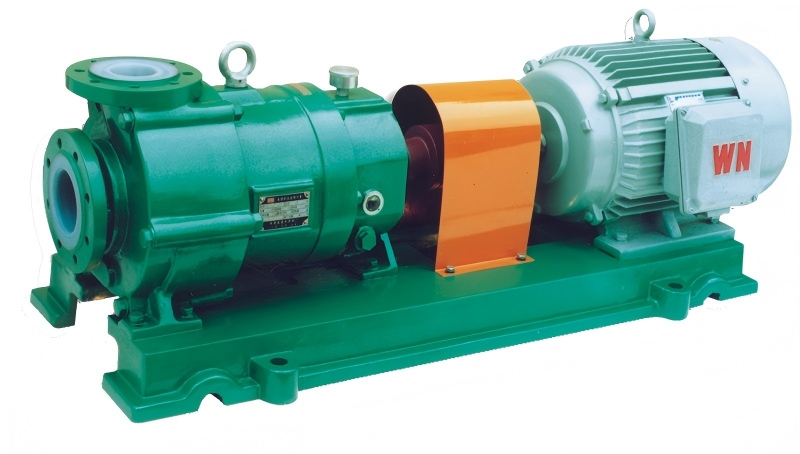

Catena CQB-L | Consultez l'introduction détaillée |
|
| Corps de pompe | Coussinet F46 à l'intérieur |
| Turbine | L'alliage de plastiques fluorés |
| Écrou de turbine | Plein de F4 |
| Ora-ring | SiC ou Al2O3 |
| Anneau étanche à l'air | Fl-latex |
| Couvercle de pompe | Coussinet F46 à l'intérieur |
| gaine de séquestration | Gaine F46/Renforcement |
| Rotor assemblé | Aimant permanent au thulium haute puissance F46 |
| Axe principal | SiC ou Al2O3 |
| magnétisme extérieur | HT200/Aimant permanent au thulium haute puissance |
| Nog | HT200 |
|
Signification du numéro de modèle :
CQB50-32-125FL (A) | CQB | La force magnétique d'entraînement d'une pompe cardiaque signifie qu'elle est actionnée par un moteur à vide. | F | Cela signifie que le matériau est un alliage de plastique fluoré et de métal. | 50 | Le diamètre d'aspiration de la pompe est donc de 50 mm. | L | Cela signifie que le support long prend de la planche à échelle | 32 | Le diamètre moyen de sortie de la pompe est de 32 mm. | A | Cela signifie remodeler ou renouveler, changer un produit | 125 | Cela signifie qu'une feuille ronde a un diamètre de 125 mm | | |
|

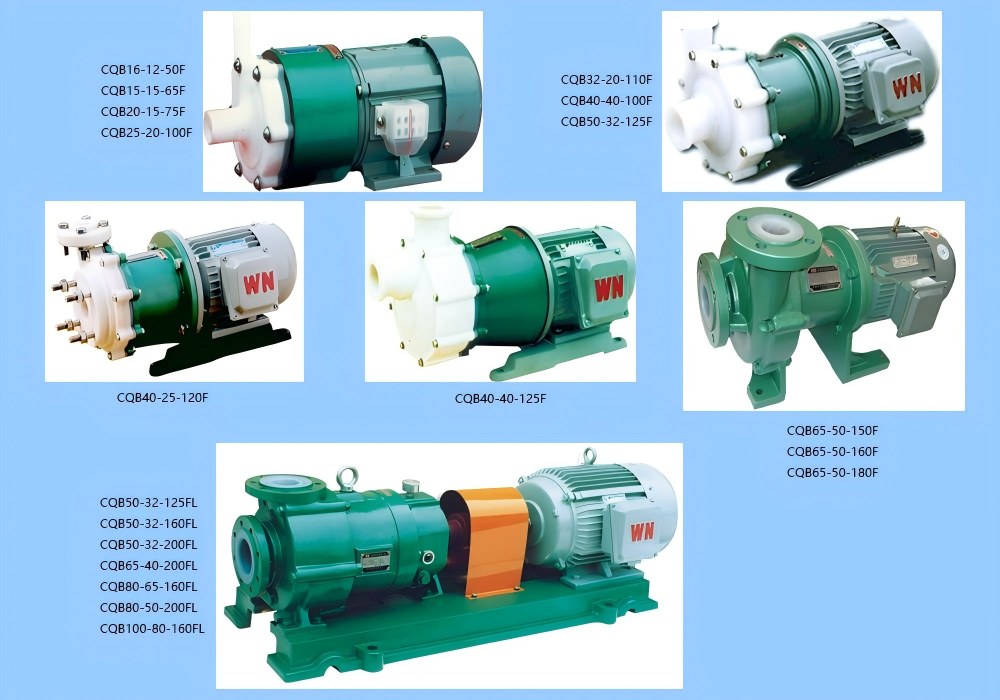

Numéro de modèle et paramètre :
Numéro de modèle | Flux | Démangeaisons de raisin | NPSH | Tour | Diamètre d'entrée | Sortie | Utilisation de la température | Puissance du moteur électrique | (m3/h) | (m) | (m) | (tr/min) | (mm) | (mm) | (℃) | (kW) | CQB16-12-50F | 0,6 | 2 | 9 | 2900 | Φ16 | Φ12 | <80 | 25 w | CQB15-15-65F | 0,8 | 3.2 | 6 | 2900 | Φ15 | Φ15 | <80 | 180 W | CQB20-15-75F | 1.6 | 7 | 6 | 2900 | Φ20 | Φ15 | <80 | 180 W | CQB25-20-100F | 2.5 | 10,5 | 6 | 2900 | Φ25 | Φ20 | <80 | 370 W | CQB32-20-110F | 5.5 | 13 | 6 | 2900 | Φ32 | Φ20 | <80 | 550 W | CQB40-25-120F | 6.3 | 15 | 5 | 2900 | Φ40 | Φ25 | <80 | 750 W | CQB40-40-100F | 6 | 11 | 5 | 2900 | Φ40 | Φ40 | <80 | 550 W | CQB40-40-125F | 6.5 | 17,5 | 3.7 | 2900 | Φ40 | Φ40 | <80 | 1.1 | CQB50-32-125F | 12 | 20 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 1.5 | CQB50-32-125FA | 12,5 | 20 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 2.2 | CQB50-32-160FA | 12,5 | 32 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 4 | CQB50-32-200FA | 12,5 | 50 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 7,5 | CQB65-50-150F | 20 | 25 | 4 | 2900 | Φ65 | Φ50 | <100 | 4 | CQB65-50-160F | 17,5 | 32 | 4 | 2900 | Φ65 | Φ50 | <100 | 4 | CQB65-50-180F | 8 | 38 | 4 | 2900 | Φ65 | Φ50 | <100 | 5.5 | CQB65-50-160FL | 25 | 32 | 4 | 2900 | Φ65 | Φ50 | <100 | 7,5 | CQB65-40-200FA | 25 | 50 | 4 | 2900 | Φ65 | Φ40 | <100 | 11 | CQB80-65-160FA | 50 | 32 | 4 | 2900 | Φ80 | Φ65 | <100 | 11 | CQB80-50-200FA | 50 | 50 | 4 | 2900 | Φ80 | Φ50 | <100 | 18,5 | CQB100-80-160FL | 100 | 32 | 4 | 2900 | Φ100 | Φ80 | <100 | 18,5 | Si les paramètres de capacité dont vous avez besoin dépassent les limites de ce tableau, notre entreprise peut procéder à un ajustement selon votre demande. Votre satisfaction est notre priorité ! |
|

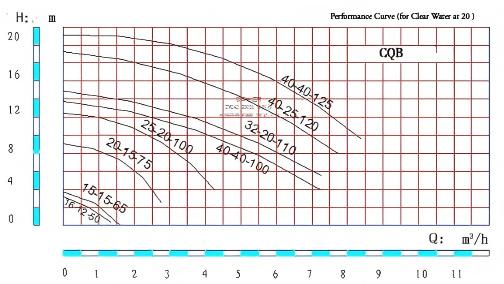

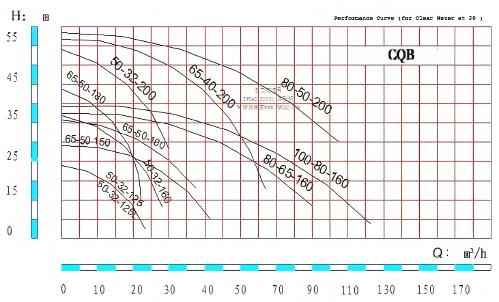

courbe de performance :
