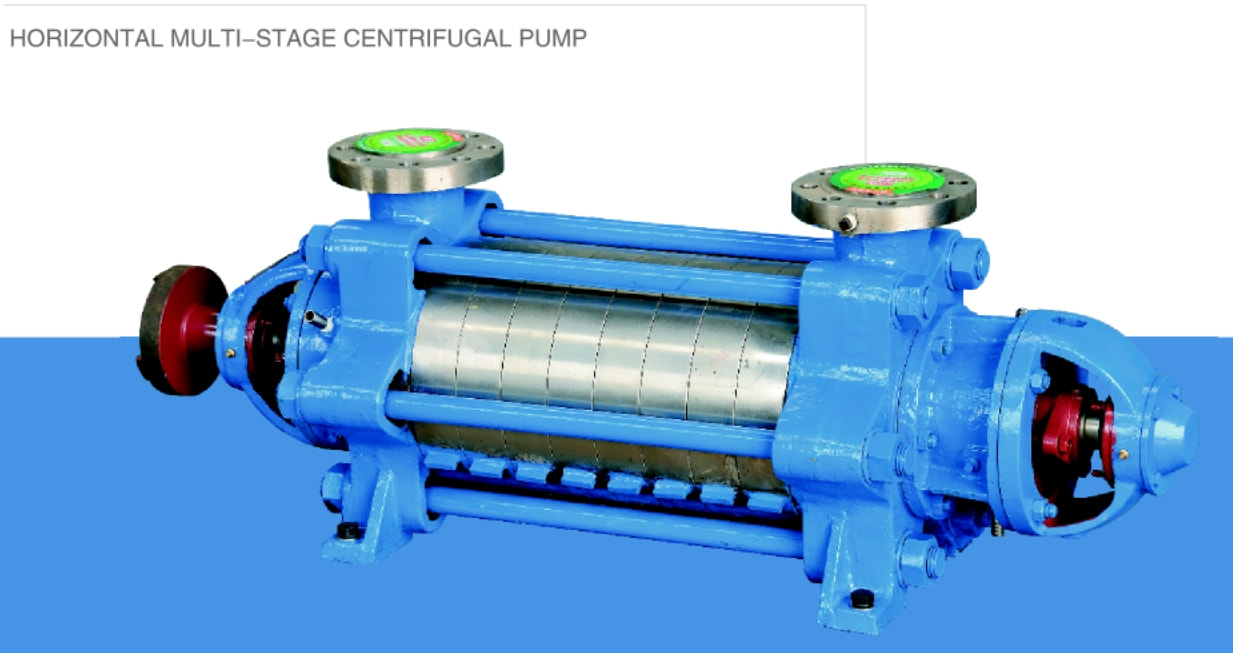

Analyse des causes des fluctuations de pression dans la conduite d'équilibrage de la pompe d'alimentation en eau de la chaudière multi-étagée

Analyse des causes des fluctuations de pression dans la conduite d'équilibrage de la pompe d'alimentation en eau de la chaudière multi-étagée

Fonction du tuyau d'équilibrage de la pompe d'alimentation de la chaudière :

Le tuyau d'équilibrage relie la bague d'étanchéité de sortie de la pompe à son extrémité d'entrée. Sa fonction principale est d'équilibrer la poussée axiale de la pompe, de réduire le mouvement axial du rotor et d'éviter les frottements entre la roue et le carter.

En fonctionnement, le pompe d'alimentation de chaudière Le liquide à haute pression est refoulé par la sortie de la roue. Une partie de ce liquide s'écoule derrière la roue, égalisant la pression à cet endroit avec celle de la sortie. Simultanément, la plaque de recouvrement avant fait office d'aspiration, maintenant une basse pression. Ceci crée un différentiel de pression important de part et d'autre de la roue, générant une poussée axiale parallèle à l'arbre qui oriente le rotor vers l'aspiration. Dans les cas les plus graves, cela peut provoquer des frottements ou des chocs entre la roue et le corps de pompe, compromettant ainsi la sécurité de fonctionnement. Des mesures d'équilibrage doivent donc être mises en œuvre pour atténuer ces effets.

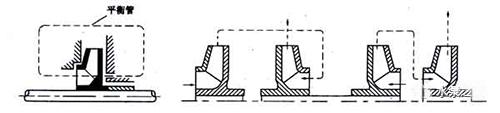

Schéma de la structure du tuyau d'équilibrage de la pompe d'alimentation de la chaudière

Il existe plusieurs méthodes pour équilibrer la poussée axiale, notamment les roues à double aspiration, les roues disposées symétriquement (pour les pompes multicellulaires) et des composants tels que des trous d'équilibrage, des disques d'équilibrage ou des tambours d'équilibrage. Le tube d'équilibrage constitue la principale méthode d'égalisation de la poussée axiale en déviant le fluide sous pression derrière la roue vers l'entrée, ce qui permet d'obtenir un équilibre de pression. Bien que structurellement simple, cette approche ne permet pas d'équilibrer parfaitement la poussée axiale. La poussée axiale résiduelle doit être absorbée par des paliers de butée et des dispositifs d'équilibrage dédiés.

Le principe du disque d'équilibrage est similaire à celui du palier de butée dans une turbine à vapeur, et le tuyau d'équilibrage est similaire au tuyau de retour d'huile du palier de butée.

Analyse des fluctuations de pression dans la conduite d'équilibrage de la pompe d'alimentation en eau de la chaudière

1. En tant que tuyau d'équilibrage, sa pression devrait rester relativement stable à moins qu'il ne se bouche ou ne fuie.

2. Le tube d'équilibrage sert à éliminer la poussée axiale. Lorsque la vanne de refoulement de la pompe est fermée ou que la conduite aval est obstruée, la pression dans le tube d'équilibrage augmente ; lors du siphonage de la pompe, la pression dans le tube d'équilibrage diminue. En fonctionnement normal, la pression reste constante.

3. La pression dans le tube d'équilibrage de la pompe d'alimentation haute pression est légèrement supérieure à la pression d'entrée. Si la pression augmente, cela indique un élargissement du jeu entre le tambour d'équilibrage et son manchon. Si la pression atteint 2 à 3 fois la pression d'entrée, il est conseillé de démonter et d'inspecter le système.

4. La pression du tuyau d'équilibrage est fortement modifiée en raison de l'usure de la bague d'étanchéité, du disque d'équilibrage et d'autres pièces d'usure.

5. La différence de pression du tube d'équilibrage change en raison des fuites entre les étages et de la conversion de fréquence du moteur (par rapport à la vitesse d'origine).

6. Lorsque la pression d'importation externe change, la différence de pression du baLa longueur du tuyau de la lance fluctue en conséquence.
