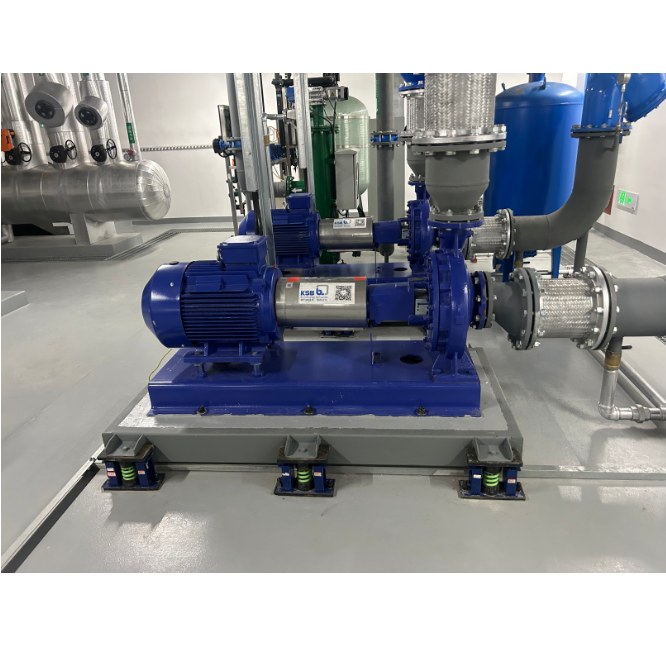

  Ce guide normalise les procédures quotidiennes de démarrage et d'arrêt, de surveillance opérationnelle, de maintenance et de gestion des urgences des pompes centrifuges, avec pour objectif principal d'assurer un fonctionnement sûr et stable des équipements et d'éliminer les pannes d'équipement ou les risques pour la sécurité causés par des erreurs d'exploitation. I. Préparation préopératoire (Étapes obligatoires, toutes requises) Avant toute utilisation, effectuez une inspection approfondie de l'équipement et de son environnement, et ne procédez au démarrage qu'après avoir confirmé l'absence d'anomalies afin d'éviter un fonctionnement en cas de dysfonctionnement. 1. Inspection visuelle de l'équipement : vérifier que le corps de la pompe, le moteur et la base ne présentent aucun dommage, desserrage ou fuite ; s'assurer que le protecteur d'accouplement et les boulons d'ancrage sont intacts et solidement fixés pour éviter tout détachement pendant le fonctionnement qui pourrait causer des blessures.2. Inspection de la canalisation : Vérifier l'état des vannes d'entrée/sortie et des vannes de dérivation (s'assurer que la vanne d'entrée est complètement ouverte, la vanne de sortie fermée et la vanne de dérivation fermée avant le démarrage) ; inspecter les raccords et les brides de la canalisation pour détecter les fuites, ainsi que les obstructions ou déformations dans la canalisation, afin de garantir un écoulement du fluide sans obstruction.3. Contrôle de la lubrification : Vérifiez le niveau d’huile dans le palier pour vous assurer qu’il se situe entre les limites inférieure et supérieure de la jauge. L’huile doit être limpide, exempte de turbidité et d’impuretés. Si le niveau d’huile est insuffisant, faites l’appoint immédiatement avec une huile lubrifiante du même type. Si la qualité de l’huile se détériore, elle doit être entièrement remplacée.4. Contrôle d'étanchéité : Vérifier l'absence de fuites au niveau de la garniture mécanique (ou du joint d'étanchéité). S'assurer que le presse-étoupe n'est ni trop serré (risque de surchauffe) ni trop desserré (risque de fuite).5. Inspection électrique : Vérifiez que le câblage du moteur est sécurisé et que la mise à la terre est correcte ; confirmez que l'alimentation électrique de l'armoire de commande est normale et que les instruments (manomètre, ampèremètre, indicateur de niveau de liquide) affichent une valeur précise sans aucune alarme de défaut.6. Amorçage et purge d'air de la pompe : Ouvrez la vanne de purge située en haut du corps de pompe, ouvrez lentement la vanne d'admission et remplissez la pompe avec le fluide jusqu'à ce que le fluide s'écoulant par la vanne de purge soit exempt de bulles et forme un flux liquide continu. Fermez ensuite la vanne de purge (il est strictement interdit de démarrer la pompe à sec, car cela pourrait endommager la garniture mécanique et la roue). II. Opération de démarrage (Procédure standard, ordre irréversible) 1. Vérifiez à nouveau que la soupape d'admission est complètement ouverte, que la soupape de sortie et la soupape de dérivation sont fermées, que la soupape d'échappement est fermée, que le niveau d'huile de lubrification et l'état d'étanchéité sont normaux et que l'affichage de l'instrument ne présente aucune anomalie.2. Dès réception de la commande de démarrage, appuyez sur le bouton « Démarrage » de l’armoire de commande, observez l’état de démarrage du moteur et écoutez si le moteur et le corps de la pompe fonctionnent correctement (pas de bruits anormaux aigus ni de bruits d’impact).3. Dans les 1 à 2 minutes suivant le démarrage, surveillez attentivement les données de l'instrument : la pression de sortie reste stable dans la plage de pression nominale de l'équipement, l'ampèremètre indique un courant ne dépassant pas le courant nominal du moteur et la jauge de niveau affiche des lectures normales (aucun signe de ralenti ou d'aspiration à sec).4. Si une chute de pression soudaine, un courant anormal, un bruit inhabituel ou une fuite se produit après le démarrage, appuyez immédiatement sur le bouton « Arrêt » pour couper l’alimentation électrique, diagnostiquez le problème, puis redémarrez.5. Après un démarrage normal, enregistrez les données telles que le temps de démarrage, la pression d'entrée et de sortie et le courant, et incluez-les dans le journal d'exploitation de l'équipement. III. Surveillance en cours d'exploitation (travail quotidien essentiel) Pendant le fonctionnement de la pompe centrifuge, l'opérateur doit effectuer des inspections régulières, détecter et traiter rapidement toute anomalie et assurer le fonctionnement continu et stable de l'équipement. 1. Surveillance sonore : En fonctionnement normal, le corps de pompe et le moteur doivent émettre un son de fonctionnement régulier et uniforme, sans bruit parasite, bruit d'impact ou bruit de frottement ; en cas de bruit anormal, vérifiez immédiatement s'il est dû à l'usure des roulements, au blocage de la roue, à l'obstruction de la canalisation ou à d'autres problèmes.2. Contrôle de la température : Touchez le corps de la pompe, le palier et le carter du moteur ; la température doit se situer dans la plage normale (ne dépassant pas 60 °C, ni trop chaude au toucher). Si la température est trop élevée, vérifiez le niveau d’huile de lubrification, l’étanchéité du joint et l’absence de surcharge du moteur, et intervenez rapidement.3. Surveillance des instruments : Relevez les données de pression d’entrée et de sortie, de courant et de niveau de liquide toutes les 30 minutes. Si la pression fluctue trop, si le courant dépasse la valeur nominale ou si le niveau de liquide est trop bas, ajustez rapidement l’ouverture des vannes d’entrée et de sortie (il est strictement interdit de fermer la vanne de sortie pendant une période prolongée afin d’éviter la surchauffe du corps de pompe).4. Contrôle d'étanchéité : Surveiller les fuites des garnitures mécaniques (ou des garnitures d'étanchéité). Les garnitures mécaniques tolèrent de légères fuites (pas plus de 10 gouttes par minute), tandis que les garnitures d'étanchéité tolèrent un faible écoulement. Si la fuite est trop importante, ajuster le presse-étoupe ou remplacer la garniture sans délai.5. Surveillance environnementale : Maintenir la zone autour du corps de la pompe propre et exempte d'accumulation de débris, d'eau et de taches d'huile ; Il est strictement interdit de démonter le couvercle de protection et les canalisations pendant le fonctionnement de l'équipement, et il est strictement interdit de toucher les pièces rotatives avec les mains. IV. Opération d'arrêt (divisée en arrêt normal et arrêt d'urgence, exécutés selon les besoins) (I) Arrêt normal 1. Après avoir reçu la commande d'arrêt, fermez lentement la vanne de sortie (pour éviter d'endommager la canalisation et le corps de la pompe en raison d'une augmentation soudaine de la pression).2. Une fois la vanne de sortie fermée, appuyez sur le bouton « arrêt » de l'armoire de commande pour couper l'alimentation du moteur.3. Fermez la vanne d'admission. Si la machine est arrêtée pendant une période prolongée (plus de 24 heures), ouvrez la vanne de vidange située au bas du corps de pompe afin d'évacuer le fluide résiduel et d'éviter sa cristallisation et la corrosion du corps de pompe. Coupez simultanément l'alimentation électrique de l'appareil et nettoyez les débris autour de celui-ci.4. Consignez les temps d'arrêt, les raisons de ces temps d'arrêt et complétez le registre des opérations. (II) Arrêt d'urgence En cas de survenance des situations suivantes, appuyez immédiatement sur le bouton d'arrêt d'urgence, coupez l'alimentation et informez-en le chef d'équipe ou le responsable de l'équipement. Toute manipulation forcée est strictement interdite. 1. Le corps de pompe et le moteur subissent de fortes vibrations, un bruit anormal aigu, ou une collision ou un blocage ;2. Augmentation soudaine ou surcharge du courant du moteur, ou fumée ou incendie du moteur ;3. Les joints mécaniques (ou les joints d'étanchéité) fuient en grande quantité, ce qui provoque des risques pour la sécurité en raison des fuites de fluide ;4. Les pipelines d’importation et d’exportation ont rompu ou fui, rendant impossible la poursuite des opérations ;5. Un affichage anormal des instruments et l'impossibilité de les régler peuvent entraîner des dommages matériels ou des accidents. V. Maintenance et entretien quotidiens (obligatoires quotidiennement/hebdomadaires pour prolonger la durée de vie de l'équipement) (I) Maintenance quotidienne1. Lors de l'inspection, vérifiez le niveau d'huile de lubrification et faites l'appoint en temps opportun ; nettoyez l'huile et la poussière sur la surface du corps de pompe et de la canalisation.2. Vérifiez l'étanchéité du joint. En cas de fuite légère, ajustez le presse-étoupe. En cas de fuite importante, signalez le problème pour un remplacement rapide.3. Vérifiez le registre des opérations pour vous assurer que l'enregistrement des données est complet et exact. (II) Maintenance hebdomadaire1. Vérifiez la concentricité de l'accouplement et, en cas d'écart, ajustez les boulons d'ancrage en temps opportun.2. Vérifiez la température et la flexibilité de rotation des roulements. En cas de blocage ou de surchauffe, vérifiez immédiatement l'huile de lubrification ou remplacez les roulements.3. Rincez les filtres des canalisations d'entrée et de sortie, éliminez les impuretés et évitez les obstructions.4. Vérifiez la flexibilité du commutateur de vanne et lubrifiez la vanne bloquée. VI. Pannes courantes et méthodes de dépannage (pannes de base que les opérateurs peuvent gérer sur place)    défauts courantscauses de défaillancesolutionsAucune pression ni débit de liquide après le démarrage de la pompe1. La chambre de la pompe n'est pas entièrement remplie de fluide, il reste de l'air à l'intérieur.2. Conduite d'arrivée obstruée ou vanne d'arrivée non complètement ouverte3. Turbine endommagée ou bloquée1. Remplir la pompe avec le fluide et purger complètement l'air.2. Nettoyer la conduite d'admission et ouvrir complètement la vanne d'admission3. Arrêter la pompe pour inspecter la turbine et signaler tout problème nécessitant son remplacement.fortes fluctuations de pression pendant le fonctionnement1. Degré d'ouverture incorrect des vannes d'entrée et de sortie2. Fuites de canalisations et entrées d'air3. Débit du milieu instable1. Ajuster le degré d'ouverture de la vanne pour stabiliser le débit.2. Inspecter la canalisation, réparer les points de fuite et purger l'air.3. Vérifier l'état d'approvisionnement moyentempérature de roulement excessive1. Lubrifiant insuffisant ou de qualité détériorée2. Usure et vieillissement des roulements3. Désalignement du couplage1. Compléter ou remplacer le lubrifiant2. Rapport pour le remplacement des roulements3. Calibrer la concentricité du couplagefuite d'étanchéité importante1. Presse-étoupe excessivement lâche2. Usure et vieillissement des composants d'étanchéité3. Déformation de l'arbre de la pompe1. Ajuster le serrage du presse-étoupe2. remplacer les composants d'étanchéité usés3. Signaler pour inspecter l'arbre de la pompe, procéder à son redressement ou à son remplacementcourant moteur excessif1. Un degré d'ouverture excessif de la vanne de sortie entraîne une surcharge.2. Grippage du corps de pompe et colmatage de la turbine3. Dysfonctionnement du moteur1. Ajuster le degré d'ouverture de la vanne de sortie pour réduire la charge2. Arrêter la pompe pour nettoyer la turbine et identifier les causes du blocage.3. Rapport pour l'inspection du moteur  VII. Consignes de sécurité (de la plus haute importance, à respecter scrupuleusement) 1. Le port d'équipements de protection individuelle (casque de sécurité, gants de protection, chaussures de sécurité, etc.) est obligatoire avant toute opération, et les opérations illégales sont strictement interdites.2. Il est strictement interdit de démarrer une pompe vide ou de la faire fonctionner avec des défauts, et il est strictement interdit de démonter ou de réparer l'équipement pendant son fonctionnement.En cas de fuite de fluide, des mesures de protection appropriées doivent être prises en fonction des caractéristiques du fluide afin d'éviter tout contact avec la peau et l'inhalation des gaz.En cas d'urgence pendant le fonctionnement de l'équipement, appuyez d'abord sur le bouton d'arrêt d'urgence, puis signalez le problème. N'intervenez pas sur les pannes majeures sans autorisation.5. Participer régulièrement à la formation sur l'utilisation de l'équipement, se familiariser avec la structure, les performances et les procédures d'utilisation de l'équipement, et ne pas l'utiliser de manière indépendante sans formation.Avant de quitter le travail, il est nécessaire de vérifier que l'équipement est bien arrêté, que les vannes sont fermées et que l'alimentation électrique est coupée, et de procéder à un nettoyage minutieux sur place. Note: Ce guide constitue une norme de base pour les opérations quotidiennes. En cas d'exigences particulières concernant l'équipement sur site (supports de stockage spécifiques ou équipements personnalisés, par exemple), des informations opérationnelles complémentaires doivent être fournies, en complément du manuel d'utilisation et du règlement de gestion sur site. Toutes les opérations doivent être effectuées sous l'autorité conjointe du chef d'équipe et de l'administrateur de l'équipement.

 Pompe à volute à un étage et à division axiale pour installation horizontale ou verticale, avec turbine radiale à double entrée, brides d'accouplement conformes aux normes DIN, EN ou ASME. OmégaRDLO   Données techniques – Série OMEGA Débit maximal : 4000 m³/hHauteur manométrique maximale : 220 mPression de service maximale admissible : 25 barTempérature maximale admissible du fluide : 140 °CFréquence du réseau : 50 Hz, 60 Hz  Spectre de type Omega    Données techniques - Série RDLO Débit maximal : 18 000 m³/hHauteur manométrique maximale : 320 mPression de service maximale admissible : 30 barTempérature maximale admissible du fluide : 140 °C    RDLOSpectre de types    Applications : • Réseau d'adduction d'eau• Usines de dessalement• Augmentation de la pression• Transport fluvial• Eau de service et eau de refroidissement pour les centrales électriques et l'industrie• Stations de pompage pour l'irrigation• Stations de pompage des eaux de drainage• Systèmes de lutte contre l'incendie• Construction navale• Réseaux de chauffage et de refroidissement urbains  Composants des matériaux : Volute : fonte nodulaire / acier duplex mouléTurbine : Bronze / acier inoxydable / acier duplexArbre : Acier inoxydable / acier duplexManchons de protection d'arbre : acier inoxydableBagues d'usure du boîtier : Bronze / acier inoxydableBagues d'usure de la turbine (en option) : Bronze / acier inoxydable / acier duplex  Avantages: Haute fiabilité de fonctionnement • La roue à double entrée équilibre la poussée axiale, réduisant ainsi les charges agissant sur les roulements.• La conception à double volute du corps de pompe équilibre les forces radiales, assurant de faibles niveaux de vibration pendant le fonctionnement. Faibles coûts d'entretien • Longue durée de vie des roulements, des joints d'étanchéité et de l'accouplement grâce à un arbre court et rigide et à un système de paliers à ressort.• Les matériaux résistants à la corrosion et à l'abrasion assurent une durée de vie maximale aux manchons de protection de l'arbre, aux bagues d'usure du carter et aux bagues d'usure de la roue, ainsi qu'à la roue elle-même. Conception axée sur le service • Assemblage rapide et facile grâce à des composants auto-centrants tels que le rotor, la garniture mécanique, le demi-carter supérieur, les paliers et le logement du joint.Les boulons à tête hexagonale utilisés sont faciles à retirer, ce qui permet une maintenance rapide. La bride fendue du carter offre un accès direct à l'intérieur de la pompe. Étanchéité fiable • La bride de séparation pleine du tubage, présente sur la moitié supérieure et la moitié inférieure du tubage, assure une étanchéité fiable et sans problème des deux moitiés de tubage. Fonctionnement écoénergétique • Un rendement élevé permet de réduire les coûts énergétiques en fonctionnement.• Le carter à double volute et l'arbre rigide permettent une conception compacte et économe en énergie.• Le système hydraulique est optimisé pour les hautes vitesses.

Chauffage dans les villes du nord-ouestSéminaire d'échange sur les politiques et les technologies Fin mars, à Lanzhou, s'est tenu le séminaire d'échange sur les politiques et technologies du chauffage urbain du Nord-Ouest, un événement sectoriel consacré à la transition vers des énergies propres et bas carbone ainsi qu'à la modernisation intelligente des systèmes de chauffage dans les zones urbaines du Nord-Ouest. KSB, fabricant de vannes de pompes et fournisseur de solutions systèmes de premier plan à l'échelle mondiale, a participé activement à cet événement et a exploré avec ses partenaires les perspectives de développement de l'industrie thermique dans le contexte actuel.  Lors de la réunion, Kaisibi a prononcé un discours d'ouverture intitulé « Zones urbaines et rurales chaudes centrées sur le pompage - Application de systèmes de pompage efficaces et de solutions numériques dans l'industrie thermique dans le nouveau contexte », qui analysait avec précision les principaux défis auxquels l'industrie est confrontée actuellement. Analyse des points faibles du secteur et proposition de la « solution KSB » Actuellement, l'industrie thermique chinoise est confrontée à de multiples pressions telles que la hausse des coûts de l'énergie, l'insuffisance des capacités de régulation du système et le vieillissement important des équipements, ce qui entraîne un taux de perte de chaleur moyen de 18 % à 22 %, en deçà du niveau international avancé.  Pour répondre à ces difficultés, Kaisibi propose une solution globale centrée sur les pompes, créant ainsi un « produit de pompe intelligent et efficace + une plateforme numérique » qui couvre l'ensemble du processus, des sources de chaleur aux utilisateurs. L'excellence des produits est la pierre angulaire Les pompes à haut rendement des séries Kaisby Omega/RDLO et Etaline, grâce à leur excellente conception hydraulique, leur longue durée de vie et leur facilité d'entretien, constituent une base solide pour le fonctionnement stable et efficace des systèmes de chauffage.  La numérisation renforce et améliore l'efficacité La solution intelligente KSB Pump Guard se concentre sur la gestion de l'état des équipements et l'optimisation de l'efficacité énergétique du système. Elle permet non seulement de prédire la durée de vie et de diagnostiquer précisément les pannes des composants clés du groupe de pompage, mais aussi de piloter une régulation intelligente grâce à l'analyse des données, ce qui contribue à réduire les coûts et à améliorer l'efficacité. Cette solution prend en charge un déploiement local, garantissant ainsi la sécurité des données utilisateur. La pratique confirme la valeur, éclairant le chemin des zones urbaines et rurales Dans le cadre d'un projet de cogénération à grande échelle à Xi'an, l'utilisation de pompes à haut rendement KSB a permis d'économiser environ 102 millions de mètres cubes de gaz naturel, de réduire les émissions d'oxydes d'azote de 53,7 tonnes et d'atteindre 200 000 tonnes d'émissions de dioxyde de carbone en une seule saison de chauffage. Les produits Kaisibi jouent également un rôle clé dans des projets de transfert de chaleur à longue distance à Jinan, Hohhot et ailleurs.   En cultivant en profondeur le marché du nord-ouest, les produits de Kaisibi fonctionnent de manière stable dans de nombreux projets thermiques à Tongwei, Tianshui, Lanzhou et dans d'autres localités du Gansu, et ont été largement salués. Tournés vers l'avenir, nous promouvons ensemble la transformation verte L'observation sur site de projets de démonstration tels que le chauffage géothermique profond et l'interconnexion « une ville, un réseau » lors de ce séminaire a révélé la tendance inévitable de l'industrie vers une structure d'énergie propre et le développement de systèmes de chauffage intelligents.  Cela coïncide avec la stratégie de KSB qui consiste à déployer activement des applications d'énergie propre telles que l'utilisation de la chaleur résiduelle et le développement de la géothermie dans les centres de données, et à s'efforcer de promouvoir la transformation numérique des systèmes de chauffage. Le chauffage est essentiel aux moyens de subsistance des populations et à l'objectif de double réduction des émissions de carbone. Kaisibi souhaite collaborer avec davantage de partenaires industriels, en s'appuyant sur une technologie de pompes et de vannes performante et fiable, afin de promouvoir conjointement l'industrie chinoise du chauffage vers un avenir plus propre, plus efficace et plus intelligent. Pompes à haut rendement des séries Omega/RDLO et Etaline

Dans divers domaines tels que la production industrielle, l'approvisionnement en eau potable, l'irrigation agricole et l'adduction et l'évacuation des eaux usées dans les bâtiments, les pompes constituent un équipement essentiel, assurant le transport des liquides. Cependant, en fonctionnement, le fonctionnement à vide et le fonctionnement à sec sont des pannes souvent négligées, bien que très destructrices. De nombreux opérateurs pensent qu'un bref fonctionnement au ralenti des pompes à eau est sans conséquence, ignorant que cette pratique peut causer des dommages irréversibles à la structure mécanique, au système d'étanchéité et aux composants du moteur. Non seulement elle réduit la durée de vie de l'équipement et augmente les coûts de maintenance, mais dans les cas les plus graves, elle peut également entraîner des incidents tels que la surchauffe de l'équipement, la rupture de canalisation et l'arrêt de la production. Cet article analysera en profondeur les principaux risques liés au fonctionnement au ralenti et au fonctionnement à sec des pompes, disséquera les causes des pannes et fournira des solutions scientifiques de prévention et de gestion, offrant ainsi des conseils complets pour un fonctionnement sûr et stable des pompes.  01Il convient tout d'abord de préciser que le fonctionnement au ralenti et le fonctionnement à sec d'une pompe désignent tous deux des états de fonctionnement où le corps de la pompe ne contient pas de liquide ou en quantité insuffisante, avec seulement de légères différences de terminologie mais des risques très similaires.La rotation à vide fait principalement référence à la rotation à grande vitesse de la turbine dans un environnement sans fluide, souvent causée par des raisons telles qu'un remplissage insuffisant en liquide avant le démarrage de la pompe, une entrée d'air dans la conduite d'aspiration ou l'épuisement de la source d'eau. Le fonctionnement à sec est fréquent dans les équipements tels que les pompes centrifuges, les pompes auto-amorçantes et les pompes submersibles. Un niveau de liquide insuffisant, des vannes fermées ou des canalisations obstruées peuvent entraîner un fonctionnement continu du corps de pompe sans eau. La conception initiale de la pompe repose sur le liquide pour la lubrification, le refroidissement, l'étanchéité et la transmission d'énergie. Dès que le fluide hydraulique vient à manquer, le fonctionnement stable est brutalement interrompu, provoquant une série de dysfonctionnements. Le dommage le plus immédiat causé par le fonctionnement à sec ou au ralenti d'une pompe est la défaillance rapide des garnitures mécaniques. Ces garnitures sont des composants essentiels des pompes qui empêchent les fuites de liquide. En fonctionnement normal, un mince film liquide se forme entre les bagues mobile et fixe, assurant des fonctions telles que la lubrification, le refroidissement et la réduction de l'usure, garantissant ainsi l'étanchéité et la résistance à l'usure des surfaces d'étanchéité. Au ralenti ou en fonctionnement à sec, le film liquide disparaît instantanément, provoquant un frottement direct entre les deux surfaces d'étanchéité. La chaleur excessive générée par la rotation à grande vitesse ne peut être dissipée par le liquide, ce qui entraîne une élévation rapide de la température des surfaces d'étanchéité. Dans les cas mineurs, cela peut se traduire par une usure, des rayures, des déformations et des fuites. Dans les cas graves, les composants d'étanchéité peuvent vieillir, brûler ou se carboniser, perdant ainsi toute leur efficacité d'étanchéité et provoquant finalement d'importantes fuites d'eau dans la pompe. D'après les données réelles d'exploitation et de maintenance, plus de 60 % des défaillances des garnitures mécaniques de pompes sont directement imputables à un fonctionnement à sec. Le remplacement de ces garnitures engendre non seulement des coûts de matériel, mais impacte également la productivité en raison des temps d'arrêt des équipements, ce qui en fait l'une des sources de pertes les plus fréquentes en exploitation et maintenance. 02Une rotation à vide ou un fonctionnement à sec peuvent causer de graves dommages à la roue et au corps de la pompe. La roue est l'élément essentiel d'une pompe à eau. En fonctionnement normal, le liquide assure la lubrification de la roue et équilibre les forces radiales et axiales générées par sa rotation. En l'absence de liquide dans la chambre de la pompe, la rotation à grande vitesse de la roue entraîne un phénomène de « flottaison », celle-ci perdant alors le soutien et l'équilibre assurés par le liquide. Ceci peut facilement provoquer de fortes vibrations et un fonctionnement excentré. Ce déséquilibre de fonctionnement peut entraîner des frottements et des collisions entre la roue et le corps ou le couvercle de la pompe, provoquant des déformations, des entailles et une usure de la roue, ainsi que des rayures et des fissures sur les parois internes du corps de pompe. Pour les roues en fonte ou en acier inoxydable, un fonctionnement au ralenti prolongé ou fréquent peut également entraîner un recuit du matériau et une dégradation de sa résistance due à la chaleur générée par le frottement. Même après réparation, les performances essentielles de la pompe, telles que le débit et la hauteur manométrique, diminueront considérablement, ne répondant plus aux normes de fonctionnement nominales. Pour pompes submersiblesLes vibrations générées par le fonctionnement au ralenti de la turbine peuvent également se transmettre au carter de la pompe, provoquant une déformation de celui-ci, une fissuration des cordons de soudure et, finalement, une infiltration d'eau et la surchauffe du moteur. 03La surchauffe du moteur est le risque le plus grave lié au fonctionnement au ralenti et à sec d'une pompe à eau, et c'est également le résultat le moins souhaitable en matière d'exploitation et de maintenance. Le refroidissement et la dissipation thermique des moteurs de pompes à eau dépendent fortement du liquide transporté dans la chambre de pompage, notamment pour les pompes submersibles, les pompes blindées et autres équipements similaires. Le moteur est entièrement immergé dans le liquide, qui constitue son unique fluide de refroidissement. Lorsque la pompe fonctionne à vide ou à sec, le moteur n'est plus refroidi par liquide et la chaleur générée pendant son fonctionnement ne peut plus être dissipée. La température de l'enroulement du moteur continue alors de grimper, dépassant largement la température de tolérance du matériau isolant. Dans les cas les plus bénins, le vieillissement de la couche isolante de l'enroulement peut être accéléré, réduisant ainsi la durée de vie du moteur. Dans les cas les plus graves, l'enroulement peut surchauffer, griller ou se court-circuiter, provoquant l'arrêt du moteur et sa mise au rebut. Même en atmosphères inflammables ou explosives, les moteurs à haute température peuvent devenir des sources d'inflammation, engendrant des accidents graves tels que des incendies et des explosions. Par ailleurs, si la charge de la pompe à eau est anormale au ralenti, le courant du moteur augmente brusquement, provoquant un calage. Un fonctionnement prolongé en surintensité peut entraîner la destruction de la bobine du moteur, engendrant des coûts de remplacement importants et des pertes de production pour l'entreprise. 04De plus, le fonctionnement au ralenti et à sec de la pompe à eau peut également provoquer une série de problèmes en chaîne tels que des dommages aux roulements, une résonance de la canalisation et une cavitation accrue. Le pompe à eau Les roulements sont lubrifiés par une double lubrification à la graisse et au liquide. La température élevée au ralenti se transmet aux pièces du roulement, provoquant la fonte de la graisse et sa défaillance. Les billes et les chemins de roulement subissent alors un frottement à sec, entraînant des bruits anormaux, une surchauffe, des blocages et d'autres dysfonctionnements. À terme, les roulements se bloquent, ce qui provoque l'arrêt de la pompe à eau. Parallèlement, un système de tuyauterie vide subit une forte résonance due au fonctionnement au ralenti de la pompe à eau. Les vibrations se transmettent aux composants de raccordement tels que les tuyaux, les vannes et les brides, provoquant le desserrage des vis, la rupture des tuyaux et des fuites au niveau des brides, aggravant ainsi le problème. Dans le cas des pompes centrifuges, la faible quantité de liquide restant dans la chambre de pompage au ralenti se vaporise rapidement sous l'effet de la température élevée, formant des bulles. La force d'impact générée par l'éclatement de ces bulles intensifie le phénomène de cavitation, endommageant secondairement la roue et le corps de pompe, et engendrant un cercle vicieux de dommages dus à la cavitation au ralenti. De nombreux utilisateurs font une erreur d'interprétation : un court fonctionnement au ralenti est sans conséquence, pourvu qu'il soit détecté à temps. En réalité, les dommages causés par le fonctionnement au ralenti de la pompe à eau sont à la fois immédiats et cumulatifs. Même quelques minutes de fonctionnement au ralenti peuvent endommager légèrement la garniture mécanique et la turbine. Ces dommages peuvent ne pas être visibles immédiatement, mais ils s'accumulent progressivement, entraînant à terme une mise au rebut prématurée de l'équipement. Dans des contextes tels que l'irrigation agricole et les chantiers de construction, les opérateurs négligent souvent les variations du niveau d'eau, ce qui entraîne de fréquents fonctionnements à sec des pompes. Bien que l'équipement semble toujours fonctionner, ses performances diminuent considérablement, la fréquence des opérations de maintenance augmente et les coûts d'exploitation et de maintenance restent élevés. Comment prévenir efficacement les pannes de fonctionnement au ralenti et à sec des pompes à eau ? Premièrement, il est nécessaire de contrôler l'approvisionnement à la source. Avant de démarrer la pompe à eau, il convient de suivre scrupuleusement les procédures d'utilisation afin de remplir la chambre de la pompe avec du liquide et d'évacuer l'air présent dans la conduite d'aspiration et le corps de pompe. Deuxièmement, la surveillance du niveau de liquide doit être effectuée avec précision en installant des capteurs de niveau et des interrupteurs à flotteur aux points d'alimentation en eau tels que les réservoirs, les puits et les citernes, afin de permettre un arrêt automatique en cas de niveau de liquide insuffisant et d'éviter le fonctionnement à sec dû à l'assèchement de la source d'eau. Parallèlement, la conception de la tuyauterie doit être optimisée afin de prévenir les fuites d'air et les obstructions dans la conduite d'arrivée d'eau, d'assurer une alimentation en eau régulière, de contrôler régulièrement l'étanchéité des vannes et des clapets de fond, et d'éviter les pénuries d'eau dans la chambre de pompage dues à des défaillances de la tuyauterie. De plus, des dispositifs de protection contre le fonctionnement à vide, la surchauffe et les surintensités peuvent être installés sur la pompe à eau. En cas d'anomalie (fonctionnement à vide, surchauffe ou surintensité), l'alimentation électrique est automatiquement coupée afin de prévenir tout dysfonctionnement. Enfin, la réalisation quotidienne des opérations de maintenance et d'inspection est essentielle pour prévenir le fonctionnement à sec et le ralenti. Le personnel d'exploitation et de maintenance doit contrôler régulièrement l'état de fonctionnement de la pompe à eau, surveiller les bruits anormaux, la température et le courant du moteur, et arrêter immédiatement la machine en cas de problème tel qu'un niveau de liquide anormal, une fuite dans la canalisation ou une fuite d'étanchéité, afin d'éviter que de petits dysfonctionnements ne se transforment en accidents majeurs. Parallèlement, il est nécessaire de renforcer la formation des opérateurs, de sensibiliser aux risques et aux procédures d'utilisation de la pompe à eau en cas de fonctionnement à sec et de ralenti, d'éliminer les opérations illégales, les négligences en matière d'inspections et autres comportements inappropriés, et de réduire ainsi la fréquence des pannes dues à l'erreur humaine. Le fonctionnement à sec et au ralenti des pompes à eau représente un problème majeur, voire un danger latent, affectant la durée de vie des équipements, la sécurité de la production et les coûts d'exploitation et de maintenance. De la défaillance de la garniture mécanique à l'endommagement de la turbine, de la surchauffe du moteur aux accidents, chaque incident peut engendrer des pertes directes pour les utilisateurs. Seule une prise de conscience totale des risques critiques liés au fonctionnement à sec et au ralenti, le respect rigoureux des procédures d'utilisation et une maintenance préventive et quotidienne efficace permettent d'éviter ces pannes, de garantir un fonctionnement stable et performant sur le long terme et d'assurer une alimentation électrique fiable pour la production et la sécurité des utilisateurs. Pour les pompes à eau, l'élimination du fonctionnement au ralenti et une maintenance rigoureuse sont essentielles non seulement pour prolonger leur durée de vie, mais aussi pour garantir une production sûre. À l'ère actuelle de l'intelligence industrielle et de la gestion optimisée des équipements, il est indispensable d'abandonner toute logique de hasard et de porter une attention particulière à chaque détail opérationnel afin de maximiser la valeur des pompes à eau et d'atteindre les objectifs de réduction des coûts et d'amélioration de l'efficacité de l'exploitation et de la maintenance.

 La KSB Magnochem est une pompe chimique horizontale sans arbre à entraînement magnétique développée par l'entreprise allemande KSB. Elle est reconnue comme la référence en la matière. pompe magnétochimiqueDans le secteur, ce système offre une sécurité optimale grâce à son étanchéité parfaite, sa grande tolérance aux conditions de fonctionnement, sa conformité aux normes ISO, sa faible consommation d'énergie et sa facilité d'entretien. Il est adapté au transport de fluides à haut risque tels que les substances toxiques, explosives et hautement corrosives.  Technologies de base et paramètres de performance Sécurité extrême : engagement zéro fuiteMagnochem est conçu pour les conditions d'utilisation extrêmes. Grâce à sa technologie étanche, il peut manipuler sans problème les solvants organiques hautement corrosifs et les solutions d'acides inorganiques à forte concentration. Couverture multipleUne barrière anti-fuite supplémentaire et un couvercle de protection en céramique sans perte sont disponibles en option.Équipé en option de paliers lisses revêtus de carbure de silicium pour des performances optimales en fonctionnement à sec.Magnochem se distingue par une fiabilité opérationnelle exceptionnelle et répond aux exigences environnementales les plus strictes. Ses produits sont conformes à la directive européenne ATEX relative aux applications antidéflagrantes et répondent ainsi aux normes de sécurité les plus élevées.  L'excellence en matière d'efficacité énergétique : le choix intelligentDans le cadre des objectifs à double impact carbone, Magnochem a démontré des performances exceptionnelles en matière d'efficacité énergétique. Optimisation hydrauliqueUn modèle hydraulique avancé qui allie amélioration de l'efficacité et protection contre la cavitation. Aperçu des paramètres Débit (Q)50 HzJusqu'à 1 160 m³/h60 HzJusqu'à 1 400 m³/hTête (H)50 HzMax. 162 m60 HzMax. 236 mPression de serviceMax. 40 barPlage de température-90°C à +400°C option d'achat d'actionsAcier moulé, acier inoxydable, acier duplex et alliages spéciaux sur mesure. Principales applications industrie chimiquecircuit de refroidissementsystème de chauffage d'eau chaudechauffage urbainindustrie pétrochimiqueindustrie sucrièreSystème de circulation industriellePipelines et réservoirs de stockage de pétroleÉquipement pour fluide caloporteur/huile chaudeunité de climatisationéquipement de raffinagetechnologieTransport de condensatsgénie des procédés Supériorité Haute fiabilité opérationnelle :Seul le scellement statique est nécessaireDispositif anti-fuite optionnelProtégez le couvercle de protection grâce aux dispositifs de montage de démarrage situés sur le rotor extérieur et le rotor intérieur.Couvercle de protection auto-drainantIl n'est pas nécessaire de vider la pompe lors de l'installation ou du retrait du groupe motopropulseur.Large gamme d'applications :Palier lisse en carbure de silicium lubrifié par le fluide transporté (avec revêtement DLC en option)Les systèmes hydrauliques et les accouplements magnétiques adoptent des principes de conception modulairePlusieurs modes de fonctionnement sont disponibles.Le corps et le couvercle de la pompe peuvent être utilisés pour la régulation de la température et le chauffage.Faibles coûts d'entretien :Palier lisse en carbure de silicium lubrifié par le fluide transporté (sans usure)Roulements lubrifiés à vie (fonctionnement pendant 30 000 heures à des températures inférieures à 80 °C) ou roulements lubrifiés (35 000 heures)Parfaitement adapté aux températures moyennes élevées :Le dispositif d'isolation peut atteindre des températures de surface très basses.Le dissipateur thermique peut réduire la température des roulements.La turbine de ventilateur optionnelle permet d'étendre la plage de température jusqu'à 400 °C.Des mesures spéciales peuvent être mises en œuvre pour garantir un fonctionnement dans la plage de températures de la classe ATEX, en dessous de la température moyenne.Une sécurité élevée est assurée par des joints secondaires et tertiaires supplémentaires optionnels, connectés en série.L'évacuation ciblée des fuites entre les barrières peut être réalisée via des interfaces optionnelles. Dessin des pièces   Études de cas ➤ Une base intégrée de raffinage et de pétrochimie de classe mondiale dans le sud de la Chine Dans le cadre de ce projet d'ingénierie chimique de haut niveau réalisé sur ce site, le client a imposé des exigences exceptionnellement strictes en matière de sécurité et de stabilité des équipements.KSB a fourni des dizaines de groupes motopompes Magnochem, qui ont été largement salués pour leur résistance exceptionnelle à la corrosion et leur étanchéité parfaite, contribuant ainsi efficacement à la sécurité et à la stabilité des opérations de production de la base.  ➤ Une base de production de silicium organique de premier plan à l'échelle mondiale dans l'est de la Chine Figurant parmi les plus grands producteurs de silicone au monde, ce client est confronté à des défis complexes en matière de transport de matériaux diélectriques.Après le déploiement du groupe motopompe KSB Magnochem sur le site, non seulement les risques potentiels de fuite de fluide ont été éliminés, mais la fréquence de maintenance et les coûts d'exploitation ont également été considérablement réduits, ce qui en fait une solution de transport essentielle pour la ligne de production.   KSB Magnochem est non seulement un leader technologique de pointe dans le transport de fluides sans fuite, mais aussi un partenaire de confiance pour vos besoins. KSB propose une gamme complète de solutions, des pompes étanches traditionnelles et des pompes à entraînement magnétique aux pompes électriques blindées, adaptées à chaque exigence.

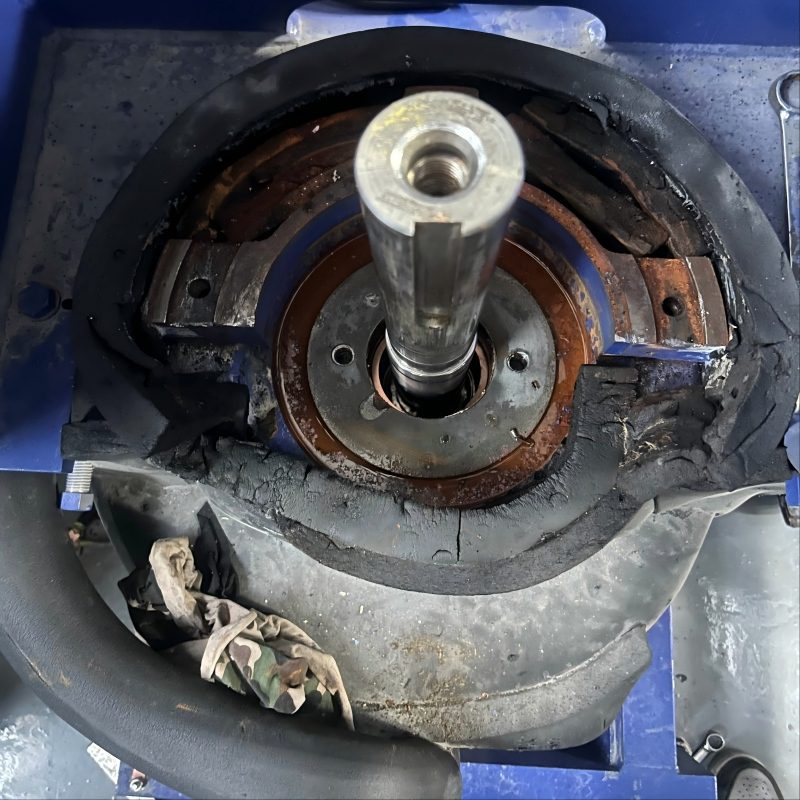

 Dans la production industrielle, l'alimentation en eau des bâtiments, l'irrigation agricole, la circulation de l'air dans les systèmes de chauffage, ventilation et climatisation, et dans d'autres applications, les pompes constituent un élément essentiel du transport des fluides. Tout arrêt, fuite, bruit anormal ou défaut d'alimentation en eau peut perturber légèrement la production et le quotidien, voire entraîner des dommages matériels et une panne du système. Vérifier la stabilité du débit d'eau : cela correspond à l'inspection des problèmes tels que l'emprisonnement d'air, le blocage et la fermeture des vannes.Vérifiez si le moteur fait un bruit anormal : cela permet d’identifier des défauts tels que l’usure des roulements, la cavitation ou un jeu excessif.Vérifier la surchauffe du corps de pompe : cela correspond au dépannage des surcharges, des pertes de phase, d’une mauvaise dissipation de la chaleur, etc.Vérifiez si la tension et le courant sont normaux : cela correspond à des défauts électriques tels que des circuits électriques bloqués et des enroulements de moteur défectueux. Il existe en effet une procédure standardisée et rapide pour diagnostiquer les pannes de pompes à eau. Sans nécessiter d'instruments spécialisés ni de démontage complet de l'unité, la panne peut être localisée en quatre étapes : inspection visuelle, examen auditif, évaluation tactile et mesure. I. Principe de priorisation : Pour le diagnostic des pannes de pompe, privilégiez les composants électriques par rapport aux pièces mécaniques, et les composants externes par rapport aux composants internes.   1. Jeu du papillon 2. Buse de refoulement 3. Couvercle de pompe 4. Arbre 5. Couvercle de moteur 6. Raccord d'aspiration 7. Turbine 8. Manchon d'arbre 9. Manchon d'entraînement 10. Roulement N° Nom anglais Nom chinois 1 Jeu du papillon 2 Buse de refoulement 3 Couvercle de pompe 4 Arbre 5 Couvercle de moteur 6 Raccord d'aspiration 7 Turbine 8 Manchon d'arbre 9 Manchon d'entraînement 10 Roulement La clé d'une évaluation rapide réside dans la minimisation du démontage et l'optimisation de l'inspection, la progression des procédures simples aux procédures complexes et l'évitement des démontages inutiles. Deux principes fondamentaux sont à retenir : 1. Prioriser les problèmes électriques : inspecter en priorité l’alimentation électrique, le câblage, les systèmes de commande et les dispositifs de protection. 90 % des incidents de non-démarrage sont d’origine électrique et non dus à une défaillance de la pompe.2. Inspection externe avant l'inspection interne : Commencez par les vannes, les canalisations, les filtres, les niveaux de liquide et les vannes de fond pour un dépannage préliminaire, suivi de l'examen des composants internes tels que les corps de pompe, les turbines, les roulements et les joints. Qu’il s’agisse d’une pompe centrifuge, d’une pompe auto-amorçante, d’une pompe submersible, d’une pompe de canalisation ou d’une pompe de circulation, la cause première des pannes reste la même pour tous les types, ce qui permet un dépannage rapide grâce à cette approche standardisée.  II. Quatre défaillances majeures : symptômes, causes et méthode de diagnostic rapide  Panne 1 : La pompe à eau ne démarre pas du tout, sans aucune réaction. Il s'agit de la panne la plus fréquente. La première intervention sur site ne doit pas impliquer le démontage de la pompe ; il convient plutôt de vérifier en priorité l'alimentation électrique et les systèmes de contrôle.-Étapes de jugement rapide1. Inspectez l'alimentation électrique : vérifiez si le disjoncteur, le dispositif différentiel résiduel (DDR) et le fusible ont sauté/fondu, et si les voyants sont allumés ;2. Inspection et contrôle : Vérifier les alarmes des contacteurs, des relais thermiques et des convertisseurs de fréquence, ainsi que les dysfonctionnements des boutons, des flotteurs et des pressostats ;3. Mesure électrique : Utilisez un multimètre pour vérifier la tension (si le triphasé 380 V est équilibré et si le monophasé 220 V est normal), et inspectez les bornes de câblage pour détecter tout desserrage ou perte de phase.4. Inspection de l'accouplement : Après la mise hors tension, faites tourner manuellement l'accouplement/le ventilateur. Si la rotation est impossible, cela indique un blocage de la roue, un grippage des roulements ou la présence d'un corps étranger dans la pompe. -Principales conclusions : Absence de réponse + enroulement fluide = défaillance du circuit électrique ; Absence de réponse + blocage de l’enroulement = rotor bloqué mécaniquement. Panne 2 : La pompe à eau peut tourner mais ne refoule pas l’eau/son débit est extrêmement faible/elle ne peut pas augmenter la pression Le problème le plus gênant pour les utilisateurs, le « fonctionnement au ralenti sans production », est principalement dû à des poches d'air, des blocages, une rotation inverse et des défauts d'aspiration. -Étapes de jugement rapide1.Inspectez les conditions d'importation et d'exportation : vérifiez si la vanne d'importation est complètement ouverte, si le filtre est obstrué, si la vanne inférieure fuit ou est bloquée et si le niveau du liquide est inférieur à l'entrée d'aspiration.2.Blocage d'air : Un défaut d'amorçage de la pompe centrifuge avant le démarrage ou une fuite d'air dans la conduite d'aspiration peut entraîner une accumulation d'air à l'intérieur de la pompe, provoquant de violentes oscillations du manomètre et des lectures anormales sur le vacuomètre.3.Vérifiez le sens de rotation : si la séquence des phases de la pompe triphasée est inversée, la roue tournera dans le mauvais sens, ce qui entraînera un fonctionnement au ralenti sans aspiration d’eau. Vous pouvez le vérifier en inversant deux phases quelconques.4.Inspection interne : L’usure de la roue, un jeu excessif au niveau de la bague d’embouchure et l’entartrage des canalisations peuvent entraîner une baisse continue du débit et de la pression. -Conclusion principale : Vibration du manomètre = blocage d’admission/de gaz ; pression normale sans évacuation d’eau = blocage de la sortie/vanne non ouverte ; rotation inverse + absence de débit = erreur de séquence de phases. Défaut 3 : Bruit anormal + vibrations importantes, ressemblant aux secousses d’un tracteur. Les vibrations anormales constituent un signal d'alerte de défaut. Un retard dans la détection et l'intervention peut entraîner des dommages aux roulements, une flexion de l'arbre et des fuites d'huile ou d'eau au niveau du joint d'étanchéité de la machine. -Étapes de jugement rapide1.Écoutez les sons : Grincements aigus = usure des roulements/manque d’huile ; Grondement sourd = pieds de fondation instables, base inégale, mauvais alignement de l’accouplement ; Bruits explosifs = cavitation ;2.Vibrations tactiles : à la palpation du corps de pompe, du moteur et de la base, des vibrations importantes indiquent un déséquilibre du rotor, une obstruction par un corps étranger de la turbine ou une tension induite par le stress dans la canalisation.3.Détection de cavitation : Une pression d’entrée trop basse, une hauteur d’aspiration trop élevée ou une température du fluide trop élevée peuvent générer des bruits de cavitation par piqûres accompagnés de fluctuations du débit.4.Vérifiez l'installation : un mauvais alignement de l'accouplement, un mauvais alignement de la poulie de la courroie ou une défaillance des coussinets d'amortissement des vibrations peuvent tous entraîner une résonance. -Principales conclusions : Grincement = problème de roulement ; grondement = jeu/alignement ; claquement = cavitation ; vibration = déséquilibre/contrainte dans la tuyauterie. Défaut 4 : Surchauffe du corps/moteur de la pompe, sensation de brûlure, voire déclenchement. La surchauffe est une manifestation directe de la surcharge, des pertes de phase, du frottement et d'une mauvaise dissipation thermique. Un fonctionnement continu peut entraîner la destruction des enroulements et la défaillance des roulements. -Étapes de jugement rapide1.Mesure de la température : Si la température du carter du moteur dépasse 60 °C (sans contact manuel pendant 3 secondes) ou si la zone de roulement surchauffe, arrêtez immédiatement la machine.2.Détection du courant : Mesurez le courant de fonctionnement à l’aide d’une pince ampèremétrique. Un courant supérieur au courant nominal indique une surcharge (due à un blocage, un enrayage de la turbine ou une hauteur manométrique inadaptée) ; un courant faible indique un fonctionnement au ralenti ou un blocage par air.3.Inspection mécanique : un manque d’huile dans les paliers, des dommages, une flexion de l’arbre de la pompe et un serrage excessif du joint de la machine peuvent tous augmenter la génération de chaleur par frottement.4. Inspection électrique : Les pertes triphasées, les basses tensions et les courts-circuits d'enroulement sont les causes les plus dangereuses de surchauffe du moteur. -Principales conclusions : Courant élevé + surchauffe = surcharge/blocage mécanique ; Courant normal + surchauffe = défaillance du roulement/dissipation de chaleur/défaut électrique. Défaut 5 : Fuite d’eau/d’huile au niveau du joint/de la zone d’étanchéité de la machine Les fuites d'étanchéité sont dues à l'usure. Si elles ne sont pas traitées, les fuites mineures peuvent s'aggraver et devenir importantes, voire endommager la chemise de l'arbre.-Étapes de jugement rapide1.Identifier les points de fuite : écoulement d’eau au niveau de l’arbre de la pompe = usure du joint/vieillissement de l’étanchéité ; fuite au niveau de la bride/interface = joint endommagé/desserrage des boulons.2.Vérifiez le matériau d'étanchéité : un écoulement rapide ou un séchage prématuré de la boîte à garniture indique une installation incorrecte. Le débit normal est de 30 à 60 gouttes par minute.3. Inspection des joints d'étanchéité de la machine : La rotation à sec, les impuretés particulaires et le désalignement peuvent endommager rapidement le joint mécanique, entraînant une fuite en jet. -Conclusion principale : Fuite par goutte à goutte = usure normale ; Fuite par pulvérisation = défaillance du joint mécanique/dommages à la chemise. III. Moyen mnémotechnique général pour l'évaluation rapide : mémorisez sur place pour éviter les détours Pour faciliter la mémorisation sur site, la logique de diagnostic de base est résumée en un mnémonique de 16 caractères : Ne pas vérifier l’électricité si aucune allumage ne se produit, ne pas vérifier le gaz si aucune alimentation en eau n’est disponible ; Un bruit anormal indique des problèmes d’arbre, une surchauffe suggère une surcharge de charge. Mnémonique pratique étendue :Si le disque tourne mais ne se déplace pas, c'est qu'il est bloqué.-Les vibrations du manomètre indiquent une admission d'air.Ligne de déphasage à inversion triphasée-Grincements de roulement : remplacer l'huile rapidementEn cas de déclenchement pour surchauffe, vérifiez d'abord le courant. IV. Procédure de dépistage rapide sur site 1.Sécurité en cas de panne de courant : Mettre en œuvre des dispositifs de déclenchement de disjoncteurs et une signalisation adéquate pour garantir la sécurité opérationnelle ;2.Inspection visuelle : vérifier l’absence de fuites (eau/huile), le câblage, les vannes, les filtres et le niveau de liquide.3.Fonctionnement manuel du plateau tournant : vérifier l’absence de blocage mécanique ;4.Test de mise sous tension : écouter les sons, palper les vibrations et observer la pression/le débit ;5.Mesure des instruments : mesurer la tension et le courant, et identifier les défauts électriques/mécaniques ;6. Dépannage précis : Évitez le démontage à l’aveugle de la pompe ; commencez par résoudre les problèmes externes et électriques. Ce processus couvre plus de 95 % des pannes sur site, ne nécessitant ni expérience ni démontage, permettant même aux utilisateurs novices d'effectuer des diagnostics rapides. V. Prévention quotidienne : minimiser les échecs est plus important qu'un diagnostic rapide Le diagnostic rapide des pannes s'apparente à la « lutte contre les incendies », tandis que la maintenance régulière sert à la « prévention des incendies ». En mettant en œuvre ces mesures, les taux de défaillance des pompes peuvent être réduits de 80 %.1.Nettoyage régulier : Importer les filtres, les turbines et les canalisations pour éviter le colmatage par les débris ;2.Procédure de démarrage standardisée : La pompe centrifuge doit être amorcée et purgée pour éliminer l’entraînement d’air.3.Lubrification régulière : Ajouter ou remplacer l'huile dans les roulements selon le calendrier prévu afin de maintenir l'état de lubrification ;4.Contrôle d'alignement : resserrez régulièrement les boulons de couplage, de base et d'ancrage.5.Paramètres de surveillance : se concentrer sur le courant, la pression, la température et les vibrations, avec une intervention précoce en cas d’anomalies ;6.Évitez le ralenti : le ralenti est la principale cause de détérioration des joints d’étanchéité, des roulements et des turbines des machines. VI. Il ne faut pas avoir peur des défauts : des méthodes de diagnostic existent Les pannes de pompes, équipements à usage général, sont principalement dues à une utilisation incorrecte, à un manque d'entretien et à des facteurs externes ; les dommages au corps de pompe lui-même ne représentent qu'une faible proportion des pannes. La maîtrise de la méthode en quatre étapes (« inspection, écoute, palpation et mesure ») et le respect du principe « l'électricité avant la machine, l'extérieur avant l'intérieur » permettent une localisation et un dépannage rapides sur site, évitant ainsi les temps d'arrêt et réduisant les coûts de maintenance. Cette méthode d'évaluation s'applique universellement à divers scénarios, notamment l'exploitation et la maintenance des usines, les services publics (eau et électricité), l'irrigation agricole et les systèmes CVC.

L'industrie constitue l'épine dorsale de l'économie nationale, les processus de production reposant sur la manutention, le transport et la circulation de fluides sous pression. Au cœur des systèmes industriels, les pompes centrifuges jouent un rôle essentiel pour garantir la stabilité des lignes de production, la qualité des produits et l'efficacité énergétique. Si les pompes centrifuges horizontales traditionnelles offrent des performances fiables, elles présentent des inconvénients tels qu'un encombrement important, une forte consommation d'énergie et des procédures de maintenance complexes. De plus, les pompes centrifuges horizontales de différents fabricants présentent souvent des modèles et des spécifications incompatibles, ce qui rend les pièces détachées incompatibles et augmente les coûts de réparation. La pompe centrifuge verticale multicellulaire CDL/CDLF, également connue sous le nom de pompe centrifuge multicellulaire emboutie-soudée, a rapidement conquis les marchés industriels et grand public grâce à sa conception résistante à la corrosion et aux hautes températures, ainsi qu'à ses surfaces lisses. Avec des coûts de maintenance réduits et une efficacité énergétique élevée, ce type de pompe est largement utilisé dans la production de micro et mini-pompes à eau, grâce à sa technologie de fabrication avancée et à sa facilité de production en série automatisée. graphique : CDL/CDLF   La pompe centrifuge verticale multicellulaire CDL/CDLF est dotée d'un moteur monté au-dessus du corps de pompe et relié à l'arbre par un accouplement vertical. Cette conception réduit considérablement l'encombrement, permettant ainsi d'installer la pompe dans des canalisations étroites ou des environnements confinés tels que des puits profonds ou des socles d'équipements spécialisés. Figure : Pompe verticale multicellulaire légère   Conception multi-étagée : le corps de pompe comprend plusieurs roues et aubes directrices identiques. À chaque passage du fluide à travers un étage de roues et d’aubes directrices, sa pression augmente. La hauteur manométrique totale est calculée en multipliant la hauteur manométrique d’un étage par le nombre d’étages, ce qui permet à ce modèle de pompe d’atteindre une hauteur manométrique bien supérieure à celle d’une pompe mono-étagée, tout en conservant des dimensions et une consommation d’énergie relativement faibles. Figure : Noyau interne  Modèles hydrauliques et composants d'écoulement à haut rendement : La roue et les aubes directrices sont conçues à l'aide de modèles hydrauliques de précision, généralement optimisés par la dynamique des fluides numérique (CFD) pour assurer des canaux d'écoulement lisses et une vitesse d'écoulement uniforme, minimisant ainsi les pertes hydrauliques et améliorant l'efficacité de la pompe. La roue est généralement dotée d'aubes incurvées vers l'arrière, une conception qui assure une performance stable et une excellente résistance à la cavitation. Les composants d'écoulement (notamment la roue, les aubes directrices et le corps de pompe) sont généralement fabriqués à partir de matériaux résistants à la corrosion et à l'usure, comme l'acier inoxydable (304, 316), ce qui garantit la longévité et la fiabilité de la pompe lors du pompage d'eau claire ou de liquides légèrement corrosifs. Figure : Turbine  Systèmes d'étanchéité et d'équilibrage d'arbre fiables : Système d'étanchéité d'arbre : Les pompes CDL/CDLF standard utilisent des garnitures mécaniques, qui présentent des avantages tels qu'une étanchéité optimale, une durée de vie prolongée et une faible consommation d'énergie. En fonction de la température, de la pression et des propriétés du fluide transporté, les garnitures mécaniques peuvent être sélectionnées parmi différents matériaux (par exemple, carbure de silicium, alumine, carbure cémenté) et configurations. Pour des conditions de fonctionnement plus exigeantes, des garnitures mécaniques à double face ou des garnitures intégrées peuvent être utilisées. Équilibrage des forces axiales : Les pompes multicellulaires génèrent des forces axiales importantes en fonctionnement. Les pompes CDL/CDLF utilisent généralement un tambour d’équilibrage ou une configuration tambour d’équilibrage + disque d’équilibrage pour neutraliser la majeure partie de ces forces, la partie résiduelle étant absorbée par la butée axiale côté moteur. Cette conception réduit considérablement les charges sur les paliers, améliorant ainsi la stabilité de fonctionnement et la durée de vie des composants du rotor. Conception de la dynamique du rotor : L'arbre de la pompe est généralement fabriqué en acier inoxydable à haute résistance et subit un équilibrage dynamique de précision (atteignant généralement les normes G6.3 ou supérieures) pour assurer un fonctionnement en douceur à haute vitesse, minimisant les vibrations et le bruit. La disposition judicieuse des paliers (paliers de guidage supérieurs et inférieurs) assure un support stable pour l'arbre de la pompe, garantit un jeu uniforme entre la roue et les composants fixes tels que la bague d'étanchéité, et maintient le fonctionnement à haut rendement de la pompe. Figure : Aile de guidage de support

10 raisons pour lesquelles la pompe vibre excessivement Les vibrations anormales des pompes constituent un indicateur clé pour évaluer leur fiabilité. De multiples facteurs peuvent en être la cause. pompe multicellulaire Les vibrations, notamment celles liées à l'écoulement de l'eau, à la complexité du mouvement du fluide, à l'équilibre statique-dynamique et à la rotation à grande vitesse des composants, peuvent compromettre la stabilité de la pompe. Vous trouverez ci-dessous une analyse détaillée des causes de ces vibrations. 1. AxeLes arbres de pompe sont excessivement longs, ce qui les rend sujets au frottement dynamique entre les pièces mobiles (arbre moteur) et les pièces fixes (paliers lisses ou bagues d'aspiration) en raison d'une rigidité insuffisante de la pompe, d'une flèche excessive ou d'un mauvais alignement de l'arbre. Ce frottement provoque des vibrations. La longueur excessive de l'arbre amplifie également les vibrations dans la partie immergée des pompes multicellulaires lorsqu'elle est soumise aux impacts du courant. De plus, un jeu excessif dans le disque d'équilibrage de l'arbre ou un réglage incorrect du mouvement axial peuvent induire des oscillations de basse fréquence de l'arbre, entraînant des vibrations des paliers et une excentricité de rotation de l'arbre, ce qui peut à son tour provoquer des vibrations de flexion de l'arbre. 2、Support de fondation et de pompeLa méthode de fixation par contact entre le bâti du groupe motopropulseur et la fondation est sous-optimale, ce qui entraîne une absorption, une transmission et une isolation des vibrations insuffisantes, tant pour la fondation que pour le système moteur. Il en résulte des niveaux de vibration excessifs dans les deux composants, provoquant le desserrement de la fondation de la pompe. Lors de l'installation, le groupe motopropulseur peut former une fondation élastique ou subir une réduction de la rigidité de celle-ci en raison de la cavitation due à l'immersion dans l'huile, déclenchant une vitesse de rotation critique déphasée de 180° par rapport à la vibration. Ceci augmente la fréquence de vibration de la pompe et, si cette augmentation de fréquence coïncide avec celle d'un facteur externe, elle amplifie l'amplitude de la pompe multicellulaire. De plus, des boulons d'ancrage de fondation desserrés diminuent la rigidité de la fixation, exacerbant les vibrations du moteur. 3. Accouplement Un espacement circonférentiel incorrect des boulons d'accouplement, une symétrie compromise, une excentricité dans la section d'extension de l'accouplement, une tolérance de conicité excessive, un mauvais équilibre statique ou dynamique, un accouplement à goupille élastique trop serré, une perte de la fonction d'auto-ajustement de la goupille élastique provoquant un désalignement, un jeu excessif de l'accouplement d'arbre, une usure mécanique de la bague en caoutchouc de l'accouplement entraînant une réduction des performances d'étanchéité et une qualité incohérente des boulons de transmission utilisés dans l'accouplement : tous ces facteurs peuvent provoquer des vibrations dans les pompes multi-étagées. 4. Facteurs inhérents à la pompe à eau elle-même Le champ de pression asymétrique généré lors de la rotation de la roue ; la formation de vortex dans les réservoirs d'aspiration et les conduites d'admission ; la génération et la dissipation de vortex au sein de la roue, de la volute et des aubes directrices ; les vibrations induites par les vortex provoquées par l'ouverture partielle de la vanne ; la distribution inégale de la pression de sortie due au nombre limité d'aubes de la roue ; le décollement de l'écoulement au sein de la roue ; le pompage ; la pression pulsatoire dans les canaux d'écoulement ; la cavitation ; l'écoulement d'eau dans le corps de pompe provoquant des frottements et des impacts, tels que l'impact de l'eau sur la languette et les bords d'attaque des aubes directrices, entraînant des vibrations ; les pompes d'alimentation de chaudière manipulant de l'eau à haute température sont sujettes aux vibrations induites par la cavitation ; les pulsations de pression dans le corps de pompe, principalement causées par un jeu excessif entre la bague d'étanchéité de la roue et la bague d'étanchéité du corps de pompe, entraînant des fuites internes importantes, un reflux important et, par conséquent, une force axiale déséquilibrée sur le rotor et des pulsations de pression, ce qui intensifie les vibrations. De plus, pour les pompes à eau chaude en acier inoxydable utilisées dans les réseaux de distribution d'eau chaude, un préchauffage irrégulier avant le démarrage ou un dysfonctionnement du système de palier coulissant peuvent entraîner une dilatation thermique de l'ensemble de la pompe, provoquant de fortes vibrations lors du démarrage. Si les contraintes internes dues à la dilatation thermique ne peuvent être relâchées, la rigidité du système de support de l'arbre peut s'en trouver altérée. Lorsque cette rigidité modifiée devient un multiple de la fréquence angulaire du système, un phénomène de résonance se produit. 5. Moteur Des composants structurels du moteur mal fixés, des dispositifs de positionnement des roulements desserrés, des tôles d'acier au silicium trop lâches dans le noyau en fer et une rigidité réduite du support de roulement due à l'usure peuvent tous provoquer des vibrations. Une répartition excentrée de la masse, une flexion du rotor ou une répartition inégale de la masse résultant de problèmes de qualité peuvent entraîner des écarts excessifs d'équilibrage statique et dynamique.De plus, la rupture des barres de la cage d'écureuil du rotor des moteurs à cage d'écureuil peut provoquer des vibrations dues à un déséquilibre entre la force magnétique agissant sur le rotor et son inertie de rotation. Parmi les autres facteurs contribuant à ces vibrations, on peut citer les pertes de phase dans le moteur et les déséquilibres d'alimentation électrique entre les phases. Concernant les enroulements du stator, une installation de mauvaise qualité peut engendrer un déséquilibre de résistance entre les phases, provoquant une distribution inégale du champ magnétique. Ceci crée des forces électromagnétiques déséquilibrées qui agissent comme forces d'excitation, déclenchant ainsi des vibrations.   6. Sélection de la pompe et conditions de fonctionnement variables Chaque pompe possède son propre point de fonctionnement nominal. La stabilité dynamique de la pompe dépend fortement de la concordance entre les conditions de fonctionnement réelles et les spécifications de conception. Si les pompes fonctionnent de manière plus stable dans les conditions nominales, des conditions de fonctionnement variables peuvent engendrer des vibrations accrues dues aux forces radiales générées dans la roue. Des facteurs tels qu'un mauvais choix de pompe ou le fonctionnement en parallèle de modèles de pompes incompatibles peuvent contribuer aux vibrations des pompes multicellulaires. 7. Roulements et lubrification Une rigidité insuffisante des paliers réduit la première vitesse critique, engendrant des vibrations. De mauvaises performances des paliers de guidage, telles qu'une résistance à l'usure inadéquate, une fixation incorrecte ou un jeu excessif des bagues, peuvent également provoquer des vibrations. De plus, l'usure des butées et autres roulements peut intensifier les vibrations axiales et de flexion. Des défaillances de lubrification, comme un mauvais choix de lubrifiant, une huile dégradée, une quantité excessive d'impuretés ou des conduites de lubrification obstruées, peuvent aggraver l'état des paliers et déclencher des vibrations. Les vibrations auto-entretenues dans le film d'huile des paliers lisses du moteur peuvent également contribuer à l'instabilité de fonctionnement. 8. Les canalisations, leur installation et leur fixation Le support de la conduite de sortie de la pompe manque de rigidité, ce qui entraîne une déformation excessive et une compression de la conduite contre le corps de pompe. Il en résulte un défaut d'alignement entre le corps de pompe et le moteur. Lors de l'installation, la conduite subit une force excessive, générant des contraintes internes importantes lors du raccordement des tuyaux d'entrée et de sortie à la pompe. Des raccords desserrés dans les conduites d'entrée et de sortie réduisent, voire annulent, la rigidité du support, provoquant une rupture partielle ou totale du canal d'écoulement de sortie. Des fragments peuvent se loger dans la roue et obstruer la conduite. Des problèmes tels que la présence de poches d'air à la sortie, l'absence ou le mauvais fonctionnement des vannes de refoulement, une entrée d'air à l'entrée, des champs d'écoulement irréguliers et des fluctuations de pression peuvent provoquer, directement ou indirectement, des vibrations dans la pompe multicellulaire et ses conduites.   9. Ajustement entre les composants L'arbre moteur et l'arbre de la pompe présentent des défauts de concentricité. Un accouplement est utilisé à la jonction entre les arbres moteur et pompe, mais sa concentricité est hors spécifications. Ceci entraîne une usure accrue du jeu nominal entre les composants mobiles et fixes (par exemple, entre le moyeu de la roue et la bague d'étanchéité). De plus, le jeu entre le support de palier intermédiaire et le cylindre de la pompe dépasse la norme, tandis que le jeu de la bague d'étanchéité est mal réglé. L'ensemble de ces facteurs crée un déséquilibre, provoquant un jeu irrégulier autour de la bague d'étanchéité. Des problèmes tels qu'un mauvais positionnement de la bague d'étanchéité dans la gorge ou un mauvais alignement de la plaque de séparation avec la gorge peuvent engendrer de tels problèmes. Tous ces facteurs contribuent aux vibrations de la pompe multicellulaire.   10. Turbine L'excentricité de la roue de la pompe résulte d'un contrôle qualité insuffisant lors de la fabrication, comme des défauts de fonderie ou une précision d'usinage insuffisante. Lors de la manipulation de liquides corrosifs, les canaux d'écoulement de la roue peuvent s'éroder, provoquant un désalignement. Les facteurs clés comprennent un nombre d'aubes approprié, un angle de sortie optimal, un angle d'enroulement adéquat et un espacement radial correct entre la languette de gorge et le bord de sortie de la roue. En fonctionnement, le contact initial entre la bague d'entrée de la roue et celle du corps de pompe, ainsi que le frottement entre les bagues d'étage et les bagues de séparation, évoluent d'un simple contact vers une usure mécanique, accentuant ainsi les vibrations de la pompe.

   Pratique du design La conception des systèmes fluidiques est généralement élaborée pour répondre aux exigences d'autres systèmes. Par exemple, dans les applications de refroidissement, les besoins en transfert thermique déterminent le nombre d'échangeurs de chaleur nécessaires, leurs dimensions et les débits requis. Ensuite, les performances des pompes sont calculées en fonction de la configuration du système et des caractéristiques des équipements. Dans d'autres applications, comme le rejet des eaux usées municipales, la capacité de la pompe dépend du volume d'eau requis, ainsi que de la hauteur manométrique et de la pression nécessaires. Le choix et la configuration de la pompe doivent être déterminés en fonction des exigences de débit et de pression du système ou du service. Après avoir déterminé les exigences de service du système de pompage, il convient de concevoir la combinaison pompe/moteur, l'agencement et les spécifications des vannes. Le choix du type de pompe approprié, ainsi que de ses caractéristiques de vitesse et de puissance, nécessite une compréhension de ses principes de fonctionnement. L'aspect le plus complexe du processus de conception réside dans l'optimisation des coûts entre les caractéristiques de la pompe et du moteur et les exigences du système. Compte tenu des variations importantes des débits et des pressions requises, cette optimisation s'avère souvent complexe. Afin de garantir que l'équipement réponde aux exigences du système même dans des conditions de fonctionnement extrêmes, les concepteurs ont généralement recours à des conceptions redondantes. Par ailleurs, les pompes dont les performances dépassent les spécifications requises engendrent des coûts supplémentaires liés aux matériaux, à l'installation et à l'exploitation. En revanche, l'adoption de réseaux de tuyauterie de plus grand diamètre peut permettre de réduire les coûts énergétiques du pompage. énergie fluide Dans les applications pratiques de pompage, l'énergie du fluide est généralement mesurée par la hauteur manométrique (Hmax). Exprimée en pieds ou en mètres, la Hmax désigne la hauteur d'une colonne de fluide dans un système présentant une énergie potentielle équivalente. Ce terme est pratique car il combine les facteurs de densité et de pression, permettant ainsi d'évaluer les pompes centrifuges pour différents fluides. Par exemple, à un débit donné, une pompe centrifuge peut produire des pressions de sortie différentes pour des fluides de densités différentes, tandis que les valeurs de Hmax restent identiques dans les deux cas. La hauteur manométrique totale d'un système fluidique se compose de trois éléments ou mesures : la hauteur manométrique statique (pression relative), la hauteur manométrique (ou énergie potentielle) et la hauteur manométrique dynamique (ou énergie cinétique). Pression statique : comme son nom l’indique, elle désigne la pression d’un fluide dans un système, mesurée par des manomètres classiques. Bien que la hauteur du niveau de liquide influe considérablement sur la pression statique, celle-ci constitue également une mesure indépendante de l’énergie du fluide. Par exemple, un manomètre installé sur un réservoir de ventilation peut indiquer la pression atmosphérique. Cependant, si le réservoir est situé à 15 mètres au-dessus de la pompe, cette dernière doit générer une hauteur manométrique d’au moins 15 mètres pour pressuriser l’eau dans le réservoir. Hauteur manométrique (ou énergie potentielle) : L’énergie potentielle gravitationnelle du fluide, définie comme la différence de hauteur verticale entre l’entrée et la sortie, mesurée en mètres (m). Elle représente la distance verticale à laquelle le fluide est élevé. La hauteur manométrique (ou hauteur dynamique) mesure l'énergie cinétique du fluide. Dans la plupart des systèmes, elle est généralement inférieure à la hauteur statique. Lors de l'installation de manomètres, de la conception de systèmes ou de l'interprétation des relevés, il est essentiel de tenir compte de la hauteur manométrique, notamment dans les canalisations de diamètres variables. La pression indiquée par le manomètre en aval peut être inférieure à celle en amont, même si la distance entre eux n'est que de 0,2 mètre. propriétés des fluides Outre le type de système desservi, la demande en pompes est également influencée par les propriétés du fluide telles que la viscosité, la densité, la teneur en particules et la pression de vapeur. La viscosité est une propriété qui mesure la résistance au cisaillement des fluides. Les liquides à viscosité élevée nécessitent davantage d'énergie lors de leur écoulement, car leur résistance au cisaillement génère de la chaleur. Certains fluides (comme les huiles lubrifiantes froides en dessous de 15 °C) présentent une viscosité si élevée que les pompes centrifuges ne peuvent pas les transporter efficacement. Par conséquent, les variations de viscosité du fluide dans la plage de températures de fonctionnement du système sont des facteurs critiques lors de la conception de ce dernier. Un ensemble pompe/moteur correctement dimensionné pour une température d'huile de 26 °C peut sembler sous-dimensionné lorsqu'il fonctionne à 15 °C. La quantité et les caractéristiques des particules présentes dans les systèmes fluidiques influencent considérablement la conception et le choix des pompes. Certaines pompes ne tolèrent pas les impuretés excessives. De plus, si les joints d'étanchéité inter-étages des pompes centrifuges multi-étages s'érodent, leurs performances se dégradent sensiblement. D'autres pompes sont spécifiquement conçues pour le traitement de fluides à forte teneur en particules. De par leur principe de fonctionnement, les pompes centrifuges sont couramment utilisées pour le transport de fluides fortement chargés en particules, comme les boues de charbon. La différence entre la pression de vapeur du fluide et la pression du système constitue un facteur fondamental dans la conception et le choix des pompes. L'accélération du fluide à grande vitesse (caractéristique des pompes centrifuges) provoque une chute de pression statique. Cette réduction de pression peut abaisser la pression du fluide jusqu'à sa pression de vapeur, voire en dessous. À ce stade, le fluide entre en ébullition et passe de l'état liquide à l'état gazeux. Ce phénomène, appelé cavitation, affecte considérablement les performances de la pompe. Lors de la cavitation, des microbulles se forment lorsque le fluide subit un changement de phase. La vapeur occupant un volume nettement supérieur à celui du liquide, ces bulles réduisent le débit à travers la pompe. L'aspect destructeur de la cavitation se produit lorsque ces bulles implosent violemment et retournent en phase liquide. Lors de cet implosion, le flux d'eau à grande vitesse impacte les surfaces environnantes. La force de cet impact dépasse souvent la résistance mécanique de la surface touchée, entraînant une perte de matière. À terme, la cavitation peut causer de graves problèmes d'érosion dans les pompes, les vannes et les canalisations. D'autres causes de dommages similaires incluent le reflux à l'aspiration et le reflux au refoulement. Le reflux à l'aspiration désigne la formation d'écoulements destructeurs dans la zone d'aspiration de la roue, entraînant des dommages semblables à la cavitation. De même, le reflux au refoulement se produit lorsque des écoulements destructeurs se développent dans la zone externe de la roue. Ces reflux sont généralement causés par des pompes fonctionnant à des débits trop faibles. Pour prévenir de tels dommages, de nombreuses pompes portent une étiquette indiquant leur débit minimal nominal. Type de système À l'instar de la pompe, les caractéristiques et les exigences du système de pompage sont variées, mais peuvent généralement être divisées en système à circulation fermée et système à circulation ouverte. Systèmes en boucle fermée : les fluides circulent selon un circuit ayant un point de départ et un point d’arrivée communs. Les pompes alimentant les systèmes en boucle fermée (par exemple, les systèmes d’eau de refroidissement) ne nécessitent généralement pas de surmonter de charges statiques, sauf en présence de réservoirs de stockage ventilés à différentes altitudes au sein du système. Dans les systèmes en boucle fermée, les pertes de charge dues aux canalisations et aux équipements constituent la principale charge de la pompe. Systèmes en boucle ouverte : Ces systèmes comportent des orifices d’entrée et de sortie permettant le transport du fluide d’un point à un autre. Contrairement aux systèmes en boucle fermée, ils nécessitent généralement des pompes pour compenser la pression statique due aux différences de hauteur et aux besoins de pressurisation des réservoirs. Les systèmes de drainage minier, qui utilisent des pompes pour remonter l’eau du sous-sol à la surface, en sont un bon exemple. Dans ce cas, la pression statique représente souvent la charge principale de la pompe. Principe du contrôle de débit La régulation du débit est essentielle au bon fonctionnement du système. Un débit adéquat assure un refroidissement optimal des équipements et permet une vidange ou un remplissage rapide des réservoirs. Maintenir une pression et un débit suffisants pour répondre aux exigences du système conduit souvent à un surdimensionnement de la pompe et du moteur d'entraînement. Or, la conception des systèmes intégrant des dispositifs de régulation de débit pour contrôler la température et prévenir les surpressions, le surdimensionnement de la pompe engendre une consommation d'énergie importante au niveau de ces mécanismes. Il existe quatre principales méthodes de régulation de débit pour un système de contrôle ou une de ses branches : vanne d’étranglement, vanne de dérivation, régulation de la vitesse de la pompe et combinaison de plusieurs pompes. La méthode de régulation de débit appropriée dépend de la taille et de la configuration du système, des caractéristiques du fluide, de la forme de la courbe de puissance de la pompe, de la charge du système et de sa sensibilité aux variations de débit. Un clapet anti-retour restreint le débit d'un fluide, limitant ainsi la quantité de fluide qui le traverse et créant une chute de pression. Les clapets anti-retour sont généralement plus efficaces que les vannes de dérivation car, lorsqu'ils sont fermés, ils maintiennent la pression en amont, facilitant la circulation du fluide dans les branches parallèles du système. La conduite de dérivation permet au fluide de contourner les composants du système. Un inconvénient majeur des vannes de dérivation réside dans leur impact négatif sur le rendement du système : l’énergie utilisée pour pomper le fluide de dérivation est gaspillée. Cependant, dans les systèmes fonctionnant principalement à pression statique, les vannes de dérivation peuvent s’avérer plus efficaces que les vannes d’étranglement ou les systèmes équipés de variateurs de vitesse. La régulation de la vitesse des pompes utilise des méthodes mécaniques et électriques pour adapter leur vitesse aux besoins de débit et de pression du système. La détection automatique de vitesse (ASD), les pompes à plusieurs vitesses et les configurations multipompes constituent généralement les solutions de régulation de débit les plus efficaces, notamment dans les systèmes où les pertes de charge sont prédominantes. En effet, l'énergie hydraulique fournie par la pompe est directement liée aux besoins du système. La régulation de la vitesse des pompes est donc particulièrement adaptée aux systèmes où les pertes de charge sont prépondérantes. Les moteurs à vitesse variable (ASD) et les moteurs à plusieurs vitesses peuvent fonctionner à différentes vitesses grâce à des pompes d'entraînement afin de répondre aux diverses exigences du système. En période de faible demande, la pompe fonctionne à vitesse réduite. La principale différence fonctionnelle entre les moteurs ASD et les moteurs à vitesse variable réside dans le degré de contrôle de la vitesse. Les moteurs ASD ajustent généralement la vitesse des moteurs à une seule vitesse par des moyens mécaniques (par exemple, des réducteurs) ou électriques (par exemple, des convertisseurs de fréquence), tandis que les moteurs à plusieurs vitesses sont équipés d'enroulements distincts pour chaque vitesse. Les moteurs ASD sont particulièrement adaptés aux applications dont les besoins en débit varient continuellement. Les moteurs à plusieurs vitesses sont idéaux pour les systèmes nécessitant des débits variables sur différentes plages de fonctionnement, chaque niveau de vitesse exigeant une durée de fonctionnement prolongée. Leur principal inconvénient réside dans leur coût plus élevé, chaque niveau de vitesse nécessitant des enroulements moteur distincts, ce qui les rend plus onéreux que les moteurs à vitesse unique. Un système à plusieurs pompes Il s'agit généralement de pompes installées en parallèle, avec deux configurations principales : une configuration avec une grande et une petite pompe, ou une série de pompes de taille identique connectées en parallèle. Dans une configuration à deux pompes (grande et petite), la petite pompe (communément appelée « pompe auxiliaire ») fonctionne en conditions normales, tandis que la grande pompe est mise en service lors des pics de consommation. La pompe auxiliaire étant dimensionnée pour un fonctionnement standard du système, cette configuration est plus performante que les systèmes qui s'appuient sur la grande pompe pour gérer des charges bien inférieures à sa capacité optimale. Dans une configuration en parallèle de pompes de même dimension, le nombre de pompes en fonctionnement peut être ajusté en fonction des besoins du système. Lorsque les pompes ont les mêmes dimensions, elles peuvent fonctionner de concert pour alimenter le même collecteur de refoulement. En revanche, si les pompes sont de dimensions différentes, la plus grande a tendance à dominer la plus petite, ce qui réduit le rendement de cette dernière. Un choix judicieux permet à chaque pompe de fonctionner au plus près de son rendement maximal. Un autre avantage de la configuration en parallèle pour la régulation de débit est que la courbe caractéristique du système reste inchangée, qu'une seule pompe soit en fonctionnement ou non ; seul le point de fonctionnement sur cette courbe varie. Les configurations à plusieurs pompes en parallèle sont idéales pour les systèmes présentant d'importantes variations de débit et une hauteur manométrique relativement stable. Un autre avantage majeur réside dans la redondance du système : en cas de panne ou de maintenance d'une pompe, les autres peuvent assurer la continuité du fonctionnement. Lors de l'utilisation de pompes identiques en parallèle, il est essentiel de garantir des courbes de performance homogènes pour l'ensemble des unités. Par conséquent, chaque pompe doit fonctionner pendant la même durée et toutes doivent faire l'objet d'une maintenance synchronisée. coût d'exploitation du système La puissance hydraulique consommée par le système est le produit de la hauteur manométrique et du débit. En raison des pertes de rendement des moteurs et des pompes, la puissance du moteur requise pour atteindre ces conditions de hauteur manométrique et de débit est légèrement supérieure. Le rendement de la pompe est calculé en divisant la puissance du fluide par la puissance à l'arbre de la pompe ; pour les groupes pompe/moteur à entraînement direct, cela correspond à la puissance au frein du moteur. Le rendement des pompes varie. Le point de fonctionnement offrant le rendement le plus élevé pour les pompes centrifuges est appelé point de rendement optimal (PRO). Ce rendement peut aller de 35 % à plus de 90 %, selon diverses caractéristiques de conception. Faire fonctionner les pompes au PRO ou à proximité de celui-ci permet non seulement de minimiser les coûts énergétiques, mais aussi de réduire la charge de la pompe et les besoins en maintenance. Pour les systèmes dont la durée de fonctionnement annuelle est prolongée, les coûts d'exploitation et de maintenance sont nettement supérieurs aux coûts d'acquisition initiaux. Dans les systèmes surdimensionnés à longue durée de fonctionnement, les pertes d'efficacité peuvent considérablement augmenter les coûts d'exploitation annuels ; or, ces pertes coûteuses sont souvent négligées lorsqu'il s'agit de garantir la fiabilité du système. Le surdimensionnement des pompes engendre des coûts qui vont bien au-delà de la simple consommation d'électricité. La puissance hydraulique excédentaire doit être dissipée par les vannes, les régulateurs de pression ou les canalisations elles-mêmes, ce qui accroît l'usure et les frais de maintenance. L'usure des sièges de vannes (due à un débit excessif et à la cavitation) représente un défi majeur en matière de maintenance, pouvant réduire l'intervalle entre les révisions importantes des vannes. De même, le bruit et les vibrations générés par un débit excessif produisent des contraintes alternées sur les soudures et les supports des canalisations, pouvant même, dans les cas les plus graves, éroder les parois. Il convient de noter que lorsque les concepteurs tentent d'améliorer la fiabilité des systèmes de pompage en sélectionnant des équipements surdimensionnés, il en résulte souvent une diminution de la fiabilité du système. Ceci est dû aux effets combinés d'une usure excessive et d'un fonctionnement inefficace des équipements.

Structure et application de la pompe centrifuge à entraînement magnétique 1. Structure d'une pompe centrifuge à entraînement magnétique métalliqueLa pompe centrifuge à entraînement magnétique se compose de quatre éléments principaux : le carter, le rotor, les pièces de liaison et le système de transmission. Elle existe en deux versions : à accouplement direct et à accouplement indirect. La version à accouplement direct utilise un accouplement magnétique (aimant externe) directement relié à l’arbre moteur, ce qui élimine le besoin d’arbres externes, de roulements ou d’autres composants d’accouplement, comme illustré sur la figure 1-12.  Figure 1-12 Schéma de principe d'une pompe centrifuge à entraînement magnétique direct 1—Corps de pompe ; 2—Roue ; 3—Arbre de pompe ; 4—Douille d'arbre ; 5—Palier lisse ; 6—Couvercle de pompe ; 7—Rotor magnétique interne ; 8—Douille d'isolation ; 9—Rotor magnétique externe ; 10—Moteur électrique La pompe centrifuge à entraînement magnétique non direct, également appelée pompe centrifuge à entraînement magnétique standard, est dotée d'un arbre externe muni d'un accouplement magnétique (aimant externe) relié au moteur par un palier et un accouplement. La structure schématique de cette pompe est illustrée à la figure 1-21.  Figure 1-21 Schéma d'une pompe centrifuge à entraînement magnétique non direct (type standard)1—Corps de pompe (carter de pompe) ; 2—Roue ; 3—Palier lisse ; 4—Arbre intérieur de la pompe ; 5—Manchon isolant ; 6—Acier magnétique intérieur ; 7—Acier magnétique extérieur ; 8—Roulement ; 9—Arbre extérieur de la pompe ; 10—Accouplement ; 11—Moteur électrique ; 12—Socle  (1) Section de coqueLa partie coque est composée du corps de pompe (coque de pompe), du couvercle de pompe, du manchon d'isolation, etc. Elle supporte toute la pression de service de la pompe.(2) Section du rotorL'ensemble rotor se compose de deux éléments principaux : les pièces rotatives montées sur l'arbre de la pompe et celles installées sur l'arbre d'entraînement. Les pièces rotatives de l'arbre de la pompe comprennent la roue, les paliers, la bague de butée, le rotor magnétique interne et l'arbre lui-même, formant la partie rotor en contact avec le fluide. Les pièces rotatives de l'arbre d'entraînement comprennent le rotor magnétique externe, les roulements, le manchon d'arbre d'entraînement et l'arbre lui-même, constituant la partie rotor en contact avec l'air.(3) Section de raccordementIl est composé d'un cadre de liaison, d'un boîtier de roulement et d'autres pièces qui assurent la liaison et le support.(4) Section de transmissionLa section de raccordement désigne l'accouplement entre la pompe et le groupe d'entraînement. Les pompes centrifuges à entraînement magnétique utilisent deux méthodes de raccordement : (1) le raccordement de l'accouplement magnétique interne de la pompe à celui du groupe d'entraînement (accouplement magnétique externe) ; (2) l'utilisation d'un accouplement prolongé à membrane pour raccorder l'accouplement magnétique externe de l'arbre de la pompe au groupe d'entraînement. Cette conception permet la maintenance de la pompe par simple retrait des boulons et de la membrane de la partie intermédiaire de l'accouplement, évitant ainsi le démontage du groupe d'entraînement et garantissant une maintenance aisée. 2. Principaux composants et leurs fonctions d'une pompe centrifuge à entraînement magnétique métallique (1) Principaux composants d'une pompe centrifuge à entraînement magnétique métalliqueLes principaux composants d'une pompe centrifuge à entraînement magnétique métallique sont : la roue, l'arbre, la chambre d'aspiration, le corps de pompe, le manchon isolant, le palier et la bague de passage. Certains modèles peuvent également comporter des aubes directrices, une roue d'induction et un disque d'équilibrage. Les passages d'écoulement sont constitués de la chambre d'aspiration, du corps de pompe et de la roue, chacun remplissant les fonctions suivantes.① Chambre d'admission La chambre d'admission est située à l'extrémité avant de l'entrée de la roue, à l'endroit où le liquide est aspiré dans la roue par l'orifice d'aspiration. Il est impératif que les pertes de charge du liquide traversant la chambre d'admission soient minimales et que la vitesse du liquide entrant dans la roue soit uniforme.2. Turbine : La turbine rotative convertit l'énergie en aspirant le liquide, lui communiquant ainsi de l'énergie de pression et de l'énergie cinétique. La turbine doit maximiser le transfert d'énergie au liquide tout en minimisant les pertes de charge.(2) Fonctions des composants clés des pompes centrifuges à entraînement métal-magnétique① Corps de pompe (carter de pompe)Le corps de pompe, également appelé carter, se décline en deux types : à volute axiale et à volute radiale. Il s'agit d'un composant conçu pour résister à la pression du liquide. La plupart des pompes monocellulaires sont dotées d'un carter à volute, tandis que les pompes multicellulaires utilisent généralement des carters annulaires ou circulaires. Sa fonction principale est de contenir le liquide dans un espace défini, de canaliser le liquide éjecté des passages de la roue vers les conduites de refoulement et de convertir une partie de son énergie cinétique en énergie de pression, augmentant ainsi sa pression. Le corps de pompe se présente généralement sous les trois formes suivantes :a. Le corps de pompe à volute (enveloppe) ressemble à une coquille d'escargot (figure 1-22). À l'intérieur de la volute se trouvent des canaux d'écoulement dont la section transversale s'élargit progressivement. La forme et les dimensions de ces canaux influent considérablement sur les performances de la pompe.   Figure 1-22 Corps de pompe à volute(La flèche indique le passage en volute à sections transversales inégales) b. Corps de pompe (carrosserie) avec ensemble de palettes directrices. Le corps de pompe (carrosserie) est une structure rotative qui abrite la partie extérieure de la roue.Le canal d'écoulement est entouré de plusieurs structures à aubes directrices.c. Corps de pompe à double couche (coque) Un corps de pompe (coque) avec un boîtier extérieur cylindrique supplémentaire est appelé corps de pompe à double couche (coque).② héliceLa roue, composant essentiel d'une pompe, assure le transfert du liquide grâce à sa rotation à grande vitesse. Composée généralement de trois parties (le moyeu, les pales et le couvercle), la roue possède deux types de couvercles : le couvercle avant, côté aspiration, et le couvercle arrière, côté opposé.Les pompes centrifuges à entraînement magnétique acheminent les liquides principalement grâce à l'action de la roue installée dans le corps de pompe. La taille, la forme et la précision de fabrication de la roue influencent considérablement les performances de la pompe. Selon leur configuration, les roues peuvent être classées en trois types : fermées, ouvertes et semi-ouvertes (figure 1-23).a. turbine ferméeUne roue à disque se compose généralement d'un couvercle, de pales et d'un moyeu. Le couvercle avant est situé côté aspiration, tandis que le couvercle arrière se trouve du côté opposé, les pales étant positionnées entre les deux. On compte de 4 à 6 pales entre les deux couvercles ; ces pales sont généralement incurvées vers l'arrière, comme illustré sur la figure 1-23(a). Les roues fermées sont très efficaces et largement utilisées, notamment pour le transport de liquides propres exempts de particules solides ou de fibres. Il en existe deux types : à simple aspiration et à double aspiration. La roue à double aspiration, illustrée sur la figure 1-24, est adaptée aux pompes à haut débit et offre une meilleure résistance à la cavitation.b. turbine ouverteLa roue ne comporte pas de plaques de recouvrement latérales et ses pales sont fixées au moyeu par des raidisseurs, comme illustré sur la figure 1-23(b). Cette conception de roue est simple et facile à fabriquer, mais son rendement est faible, ce qui la rend adaptée au transport de liquides à forte teneur en matières solides en suspension ou en fibres.c. hélice semi-ferméeCette hélice ne comporte qu'une plaque de recouvrement arrière, comme illustré sur la figure 1-23(c). Elle est conçue pour le transport de liquides sujets à la sédimentation ou contenant des matières solides en suspension, avec une efficacité intermédiaire entre celle des hélices ouvertes et fermées.   Figure 1-23 Roues d'une pompe centrifuge à entraînement magnétique  Figure 1-24 Turbine à double aspiration Il existe deux types de pales de turbine pour les pompes centrifuges : les pales droites et les pales torsadées.Les pales droites sont celles dont toute la largeur est alignée parallèlement à l'arbre de la turbine, comme illustré dans la figure 1-23.Les pales vrillées présentent une section déviée par rapport à l'axe de la roue, comme illustré sur la figure 1-25. Pour les roues à faible vitesse spécifique, les pales sont circulaires avec des canaux d'écoulement étroits, ce qui simplifie la fabrication. En revanche, les roues à vitesse spécifique élevée utilisent des canaux d'écoulement plus larges, permettant une vrillage plus aisé. Ces pales améliorent la résistance à la cavitation de la pompe, réduisent les pertes par impact et, au final, augmentent son rendement global.Lorsque le sens de courbure de la pale est opposé au sens de rotation de la roue, on parle de pale à courbure inversée ; dans le cas contraire, il s’agit d’une pale à courbure directe. Du fait de leur rendement supérieur, les pales à courbure inversée sont généralement utilisées pour les roues de turbine.③ chomaLa bague d'étanchéité, également appelée presse-étoupe, est généralement montée sur le corps de pompe et présente un jeu minimal avec la circonférence extérieure de l'orifice d'aspiration de la roue (Figure 1-26). La pression du liquide à l'intérieur du corps de pompe étant supérieure à la pression d'aspiration, le fluide tend à s'écouler vers l'orifice d'aspiration de la roue. La fonction principale de la bague d'étanchéité est d'empêcher les fuites de liquide entre la roue et le corps de pompe. Elle sert également de palier de frottement. En cas d'usure excessive du jeu, le remplacement de la bague d'étanchéité permet d'éviter la mise au rebut de la roue et du corps de pompe, prolongeant ainsi leur durée de vie. Par conséquent, la bague d'étanchéité est considérée comme une pièce sujette à l'usure. Le jeu entre la bague d'étanchéité et la circonférence extérieure de l'orifice d'aspiration de la roue est généralement déterminé par le diamètre du presse-étoupe. Figure 1-25 Turbine à pales torsadées Figure 1-26 Schéma deBague d'usure (Bague de scellement)                                                                       ④ Manchon isolantDans un système à entraînement magnétique pompe centrifugeLe manchon isolant joue principalement le rôle de joint d'arbre, assurant à lui seul l'étanchéité. Contrairement aux pompes centrifuges classiques, l'arbre rotatif ne dépasse pas du corps de pompe fixe. Le manchon isolant remplace le joint d'arbre traditionnel, empêchant ainsi les fuites de fluide haute pression et les entrées d'air dans la chambre de la pompe (voir figure 1-27). Ce principe de conception justifie la présence d'un système d'étanchéité dans ces pompes. L'arbre et le corps de pompe sont physiquement séparés par le manchon isolant, qui remplace le joint d'arbre classique.⑤ Couplage magnétiqueUn accouplement magnétique se compose d'un aimant interne (avec un support et une gaine) et d'un aimant externe (également avec un support). La gaine isolante, placée entre les aimants interne et externe (figure 1-28), est un élément distinctif essentiel des pompes magnétiques et constitue leur composant principal. La structure de l'accouplement magnétique, la conception du circuit magnétique et le choix des matériaux de ses composants influent directement sur la fiabilité de la pompe, le rendement de l'entraînement magnétique et sa durée de vie.   Figure 1-28 Schéma de la structure de couplage magnétique1—Base magnétique extérieure ; 2—Bloc d'acier magnétique extérieur ; 3—Manchon isolant ; 4—Enceinte en acier magnétique intérieure ; 5—Bloc d'acier magnétique intérieur ; 6—Base magnétique intérieureL — Longueur du bloc d'acier magnétique ; a — Épaisseur du revêtement ; b — Épaisseur du manchon isolant ; c — Entrefer a. Acier magnétique interneL'élément magnétique interne est fixé à son support par un adhésif. Afin d'isoler cet élément du fluide, une gaine de protection doit être appliquée à l'extérieur. Cette gaine est disponible en deux versions : métallique et plastique. Les gaines métalliques sont soudées, tandis que les gaines plastiques sont moulées par injection (dans ce cas, il est impératif d'utiliser un acier inoxydable austénitique non magnétique).b. Aimant externeL'aimant extérieur et son support sont reliés par adhésif.c. Manchon isolantLe manchon d'isolation, également appelé manchon d'étanchéité, est positionné entre les aimants intérieur et extérieur pour les isoler complètement, le milieu étant enfermé à l'intérieur du manchon (Figure 1-29).  Figure 1-29 Schéma de la structure d'entraînement magnétique cylindrique1—Rotor extérieur ; 2—Acier magnétique extérieur ; 3—Acier magnétique intérieur ; 4—Rotor intérieur ; 5—Manchon isolant L'épaisseur de la gaine isolante dépend de la pression et de la température de service. Une gaine trop épaisse augmente l'entrefer entre les aimants interne et externe, ce qui nuit au rendement de l'entraînement magnétique. À l'inverse, une gaine trop fine affecte la force d'entraînement. Il existe deux types de gaines isolantes : métalliques et non métalliques. Les gaines métalliques présentent des pertes par courants de Foucault, contrairement aux gaines non métalliques.⑥ palier lisseL'arbre d'une pompe centrifuge à entraînement magnétique est supporté par un palier lisse. Ce palier étant lubrifié par le fluide transporté, il doit être fabriqué à partir de matériaux présentant une excellente résistance à l'usure et des propriétés autolubrifiantes. Parmi les matériaux couramment utilisés, on trouve le carbure de silicium, la céramique, les matériaux à base de graphite et les composites chargés de polytétrafluoroéthylène (PTFE).La lubrification des paliers lisses repose sur leur propre écoulement de fluide, ce qui exige des paliers, des bagues et des disques de butée d'excellentes propriétés d'autolubrification, de résistance à l'usure et à la corrosion. Par exemple, le SSiC et le YWN8 présentent tous deux des propriétés remarquables d'autolubrification, de résistance à l'usure et à la corrosion, le SSiC ayant une dureté relative supérieure à celle du YWN8. Associés à des butées, ces matériaux tendres et durs forment un couple de frottement optimal, prolongeant considérablement la durée de vie des paliers. Des essais pratiques ont démontré que la durée de vie de paliers composés de ces matériaux (SSiC et YWN8) peut être jusqu'à dix fois supérieure à celle de paliers en graphite ou en SiC associés au même matériau. Composants essentiels des pompes magnétiques, l'allongement de la durée de vie des paliers lisses contribue directement à l'augmentation de la durée de vie globale de la pompe. Le choix des matériaux est donc crucial pour garantir un fonctionnement stable et durable des pompes magnétiques.⑦ égaliseurDans une pompe à entraînement magnétique, les forces agissant de part et d'autre de la roue sont inégales, comme illustré sur la figure 1-30. Lors du démarrage momentané de la pompe par le mécanisme d'entraînement, une force axiale s'exerce sur la roue, du côté aspiration. Si cette force axiale n'est pas compensée, un mouvement axial des pièces rotatives se produit, entraînant usure, vibrations et surchauffe, ce qui perturbe le fonctionnement normal de la pompe. Un dispositif d'équilibrage est donc indispensable pour prévenir ce mouvement axial. Les dispositifs d'équilibrage axial les plus courants comprennent les trous d'équilibrage, les tubes d'équilibrage et les disques d'équilibrage.  Figure 1-30 Schéma de la force axiale de la pompe a. trou d'équilibrageLe même joint d'étanchéité est ajouté au couvercle arrière de la roue, et plusieurs trous sont ouverts sur le couvercle arrière (trous d'équilibrage) pour que la pression au niveau du couvercle arrière soit égale à la pression d'entrée d'aspiration, afin d'équilibrer la force axiale.b. tuyau d'équilibrageUn tuyau relie le corps de la pompe à l'orifice d'aspiration, assurant ainsi l'équilibre de pression de part et d'autre de la roue. Ces deux dispositifs, de conception simple, peuvent toutefois engendrer un reflux de liquide, réduisant ainsi le rendement. De plus, 10 à 25 % de la force axiale demeure déséquilibrée, nécessitant généralement un disque de butée pour absorber cette force résiduelle.c. disque d'équilibrageLa figure 1-31 illustre le schéma d'un ensemble de disque d'équilibrage, principalement utilisé dans pompes multicellulaires Le disque d'équilibrage est fixé à la roue du dernier étage sur le même arbre. Un jeu axial existe entre le disque et le corps de pompe. En fonctionnement, le liquide sous haute pression s'écoule à travers ce jeu vers la chambre d'équilibrage située à droite du disque. Cette chambre est reliée à l'entrée d'aspiration, assurant ainsi une pression égale. Il en résulte une différence de pression de part et d'autre du disque, les forces de poussée et axiales opposées se compensant. Les composants rotatifs de la pompe peuvent se déplacer latéralement, et le disque d'équilibrage maintient automatiquement son équilibre pendant le fonctionnement. Par ailleurs, l'utilisation de roues à double aspiration ou de roues disposées symétriquement contribue également à équilibrer partiellement les forces axiales.   Figure 1-31 Schéma du dispositif à disque d'équilibrage1—Roue du dernier étage ; 2—Chambre d’équilibrage ; 3—Jeu axial ; 4—Disque d’équilibrage ; 5—Arbre de pompe
