Pour une utilisation optimale des pompes à eau, le choix du modèle adapté est crucial. Une pompe bien choisie garantit un débit et une pression d'eau adéquats tout en économisant l'énergie. À l'inverse, un mauvais choix réduit non seulement l'efficacité de l'équipement, mais entraîne également un gaspillage d'énergie. Des pompes surdimensionnées ou des hauteurs de refoulement excessives sont des causes fréquentes d'inefficacité énergétique. Même les pompes à haut rendement fonctionnant à faible hauteur de refoulement seront inefficaces, ce qui augmentera la consommation d'énergie. Par conséquent, le choix d'une pompe doit privilégier la compréhension des besoins en eau, notamment la hauteur de refoulement, la plage de débit et les variations de consommation. Lors du choix d'une pompe, il ne faut pas se concentrer uniquement sur l'obtention d'un rendement maximal pendant les périodes de débit maximal, mais plutôt prendre en compte les volumes d'eau à fournir régulièrement. Privilégiez les pompes offrant une large plage de rendement élevé et des moteurs compatibles à haut rendement et à faibles pertes d'énergie. La demande en eau urbaine présente une variabilité constante, différente selon les années et les saisons, avec des débits horaires de pointe atteignant 1,3 à 1,5 fois les niveaux moyens. Dans les petites villes où la consommation d'eau est concentrée, les débits de pointe peuvent atteindre 2 à 2,5 fois les niveaux normaux. Le fonctionnement des pompes en se basant uniquement sur les débits maximaux plutôt que sur les profils de demande réels entraîne inévitablement un gaspillage d'énergie.
Sélection des performances de la pompe
Pour les pompes à débit stable, le critère de performance essentiel est l'efficacité opérationnelle. Lorsque la hauteur manométrique moyenne fluctue fortement et nécessite des ajustements fréquents du débit, il convient d'examiner attentivement la linéarité des courbes QH et Qy afin de vérifier que la pompe fonctionne bien dans sa plage de rendement maximal.
Économies d'énergie grâce à une adaptation rationnelle et au fonctionnement combiné des pompes à eau
1、Adaptation rationnelle des pompes à eau
Les stations de pompage classiques sont équipées d'au moins deux ou trois pompes en service. Pour optimiser l'efficacité énergétique et la rentabilité, il est conseillé d'associer des pompes de hauteur manométrique similaire mais de débits différents afin d'obtenir une configuration équilibrée. Lorsque la demande en eau fluctue fortement et fréquemment, l'ajout d'une pompe à vitesse variable permet de mieux s'adapter aux variations de consommation. Pendant les périodes de pointe, la pompe à haut débit fonctionne, tandis qu'une pompe à faible débit prend le relais pendant les heures creuses. Cette configuration permet non seulement de réduire le nombre de pompes en service, mais aussi de garantir que toutes les unités fonctionnent dans leur plage de rendement maximal, ce qui engendre des économies d'énergie substantielles et une plus grande flexibilité d'approvisionnement en eau.

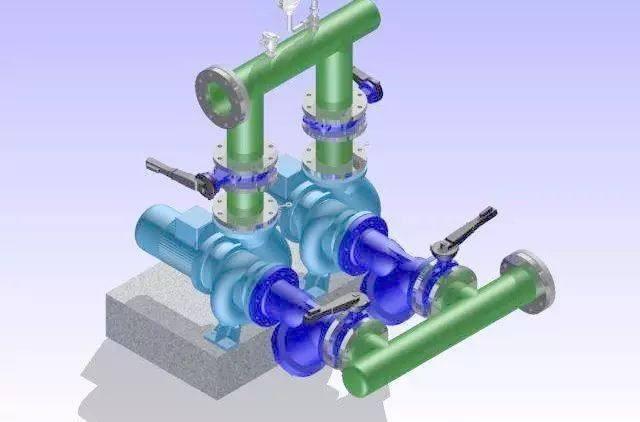

2、Fonctionnement combiné en parallèle des pompes à eau
Dans les applications nécessitant des débits élevés ou des fluctuations de débit importantes, différentes configurations de pompes peuvent être utilisées en fonction des conditions spécifiques pour améliorer l'efficacité opérationnelle (le nombre maximal de pompes en parallèle ne doit pas dépasser quatre).

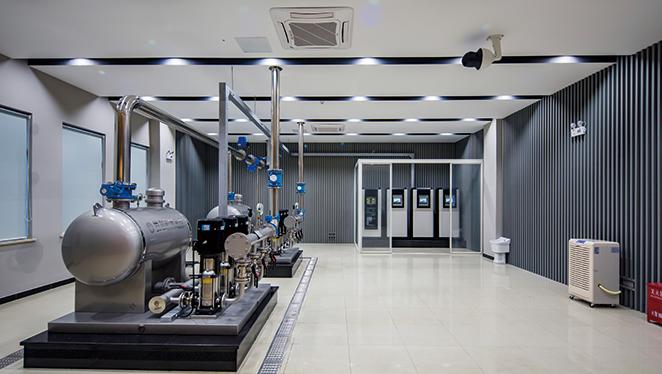

Dans les systèmes d'approvisionnement en eau urbains, à l'exception des petites villes ou des grandes usines qui utilisent des châteaux d'eau pour la régulation, la plupart des villes pompent directement l'eau dans les réseaux de distribution. pompes centrifugesLe contrôle du débit est assuré par le réglage du nombre de pompes fonctionnant en parallèle, ce nombre étant ajusté selon les besoins. Lors des pics de consommation d'eau en journée, des pompes supplémentaires sont activées en parallèle. Cette configuration optimise la hauteur manométrique, permettant ainsi de répondre efficacement aux exigences de consommation d'eau urbaine et aux normes de pression hydraulique.
Par exemple, une station de traitement d'eau connaît une hauteur manométrique maximale d'environ 50 mètres lors des pics de consommation, contre environ 25 mètres la nuit, en période creuse. Cet écart important de performance entre le fonctionnement diurne et nocturne a conduit à l'exploitation en parallèle, sur le long terme, de pompes aux caractéristiques identiques. Bien que cette configuration réponde aux besoins de pointe, elle devient insuffisante en période d'étiage, entraînant une baisse du rendement et une forte consommation d'énergie. Il est donc essentiel d'adapter le choix des pompes aux conditions de fonctionnement spécifiques du réseau d'adduction d'eau afin de garantir un fonctionnement optimal. Pour améliorer encore l'efficacité énergétique et s'adapter aux variations de débit, la modification des équipements existants, notamment par le remplacement des pompes par des systèmes conçus pour un fonctionnement nocturne en période de faible consommation, peut considérablement améliorer leur rendement et réduire la consommation d'énergie par unité de puissance. De telles améliorations peuvent générer des économies d'électricité annuelles substantielles.
Économies d'énergie grâce à la technologie de contrôle de la vitesse de la pompe
1. Principe d'économie d'énergie par la régulation de la vitesse de la pompe
Le principe d'économie d'énergie lié à la régulation de la vitesse de la pompe découle du principe de similitude en mécanique des fluides. La relation entre les performances et la vitesse de rotation est la suivante : le débit est directement proportionnel à la vitesse de rotation, la hauteur manométrique est proportionnelle au carré de la vitesse de rotation et la puissance est proportionnelle au cube de la vitesse de rotation.
2. Conditions de régulation de la vitesse des pompes et sélection des pompes à vitesse régulée
① Conditions de sélection de la régulation de vitesse de la pompe
Lorsque le volume d'eau disponible présente d'importantes variations saisonnières ou journalières, ou encore des coefficients de variation temporelle élevés, les pompes fonctionnent fréquemment à haute pression ou hors spécifications, caractérisées par des débits importants et une faible pression au sein de leur plage de rendement élevé. Si le choix du modèle de pompe n'est pas envisageable, les pompes à vitesse variable doivent être considérées comme une solution alternative.
② Sélection de la pompe à vitesse régulée
Lorsqu'on dispose de plusieurs pompes, celle qui présente le débit le plus élevé et la fréquence de fonctionnement la plus élevée doit être choisie comme pompe de régulation de vitesse. Le point de fonctionnement de cette pompe doit se situer au milieu de sa plage de rendement maximal, plus précisément à l'extrémité droite de cette plage à vitesse nominale, voire légèrement au-delà. Par ailleurs, les pompes dont la vitesse spécifique (ns) est excessivement faible ou élevée ne conviennent pas à cette fonction. Les pompes centrifuges à vitesse spécifique moyenne à élevée (ns = 80-300) offrent des performances optimales en tant que pompes de régulation de vitesse.
3、Méthodes et caractéristiques de la régulation de la vitesse des pompes
① La régulation de vitesse par cascade de thyristors présente un rendement élevé et une technologie éprouvée, adaptée à la régulation de vitesse dans une plage de 70 à 95 %. Cependant, ce dispositif de régulation de vitesse présente un faible facteur de puissance et engendre des pollutions sur le réseau électrique.
② La commande électromagnétique de vitesse de glissement présente une commande simple, un fonctionnement stable et fiable, une facilité de commande à distance et automatique, et un facteur de puissance élevé, mais présente l'inconvénient d'une perte par glissement.
③ Le régulateur de viscosité liquide (également appelé embrayage à film d'huile) se caractérise par une grande capacité de réglage, une taille compacte et une régulation de vitesse dans la plage nominale de 30 % à 100 %. Son coût de fabrication est faible. Cependant, les embrayages à film d'huile nécessitent une huile mécanique de haute qualité et présentent un certain glissement.
④ La régulation de vitesse par conversion de fréquence est la méthode la plus avancée parmi les technologies de contrôle de vitesse, offrant un potentiel d'économie d'énergie important, de faibles niveaux de bruit, une pression stable dans les réseaux d'approvisionnement en eau, une maintenance et une gestion pratiques et des dysfonctionnements minimaux, bien qu'à un coût élevé.
4. Détermination du rapport de vitesse optimal pour une pompe à eau
La théorie des pompes indique que, dans une plage de vitesses limitée, les variations de la vitesse de rotation de la pompe modifient la courbe caractéristique, déplaçant ainsi le point de fonctionnement vers la zone de haute efficacité.
Renforcer les tests de bilan énergétique des pompes à eau et les moderniser ou les remplacer rapidement afin d'améliorer leur efficacité opérationnelle et d'atteindre les objectifs d'économie d'énergie.
1. Mesurez régulièrement les caractéristiques de la pompe, notamment les courbes QH et Qy. Si le rendement de la pompe est anormalement faible, remplacez rapidement la pompe ou la roue.
2. Pour pompes mono-étagées En cas de sélection inappropriée ou de hauteur manométrique et de débit excessifs, il est possible de réduire ces paramètres en modifiant le diamètre extérieur de la roue afin d'optimiser le rendement. L'angle de rotation de la roue est lié à la vitesse spécifique ; une rotation excessive peut entraîner une baisse de rendement et des résultats contre-productifs. On utilise généralement une méthode de rotation par paliers pour obtenir les paramètres optimaux.
Renforcer la maintenance et la gestion des pompes à eau, adopter activement les nouvelles technologies et les nouveaux matériaux, et améliorer l'efficacité des pompes.
1. Améliorer la qualité de traitement et d'assemblage des pompes afin de garantir un fonctionnement sûr et fiable, et minimiser autant que possible le jeu de la bague buccale ;
2. Améliorez la maintenance en réparant rapidement les fuites. Lorsque les fuites dépassent les valeurs spécifiées en raison d'une rupture ou d'une usure détectée de la bague de passage, des réparations ou des remplacements doivent être effectués. D'après des données empiriques et des mesures réelles, le jeu du rayon de la bague de passage doit être compris entre 2,5 et 3,5 % du diamètre extérieur de la bague de passage de la roue.
3.Adoptez activement de nouveaux matériaux d'étanchéité. Ces matériaux servent de barrières à l'eau ou aux gaz dans les dispositifs d'étanchéité d'arbre. Choisir un matériau d'étanchéité performant permet non seulement de résoudre les problèmes de fuite et de réduire la consommation, mais aussi d'améliorer, dans une certaine mesure, le rendement de la pompe.
