Face au renforcement constant des politiques environnementales nationales, la mise en œuvre à grande échelle de projets de valorisation des eaux usées industrielles, de réduction des eaux usées à forte salinité et de rejet zéro liquide (ZDL) a été réalisée. Actuellement, les projets de ZDL et de valorisation des eaux usées à forte salinité sont largement adoptés dans des secteurs tels que le traitement des lixiviats de décharge, la production de nouveaux matériaux pour batteries au lithium, la chimie fine, la teinture et la galvanoplastie. Des procédés clés comme l'osmose inverse MBR+DTRO et la cristallisation par évaporation d'eau concentrée sont couramment utilisés. Au sein de l'ensemble du système, les surpresseurs haute pression constituent l'équipement énergétique principal.
Les pompes à eau traditionnelles sont souvent confrontées à des défis industriels tels que la perforation par corrosion saline élevée, les fuites à haute pression, les dommages causés aux membranes par les fluctuations de pression, une fréquence élevée de fonctionnement et d'entretien, et une consommation d'énergie élevée, qui affectent directement la stabilité et les coûts d'exploitation de l'ensemble du système de traitement de l'eau.
Nanyuan Pump Industry est fortement impliquée dans la recherche et le développement d'équipements pour fluides haute pression. Pour répondre aux conditions complexes et exigeantes du traitement des eaux usées industrielles, Nanyuan Pump Industry a développé en exclusivité trois séries d'acier inoxydable spécial. pompes centrifuges multicellulaires haute pressionLes pompes Nanyuan Pump Industry, notamment les modèles HSP, MHP et MHPD, sont conçues avec des matériaux anticorrosion à gradient, offrent des performances stables à haute pression et bénéficient d'une maintenance et d'une efficacité énergétique optimales sur le long terme. Elles répondent ainsi parfaitement aux besoins des systèmes de surpression DTRO, d'alimentation en eau concentrée et de dessalement profond, offrant une solution complète et fiable pour les projets de traitement des eaux usées industrielles à rejet zéro.
Présentation complète des produits, couvrant les conditions de travail à grande, moyenne, petite et à plein débit et haute pression
La conception différenciée des trois principales séries de pompes haute pression de Nan Yuan tient compte des projets à petite échelle limités au site, des projets DTRO conventionnels et des projets centralisés à zéro émission dans les grands parcs industriels, avec une sélection à la demande et un appariement précis pour éliminer la surcapacité des équipements ou les conditions de fonctionnement inadaptées.

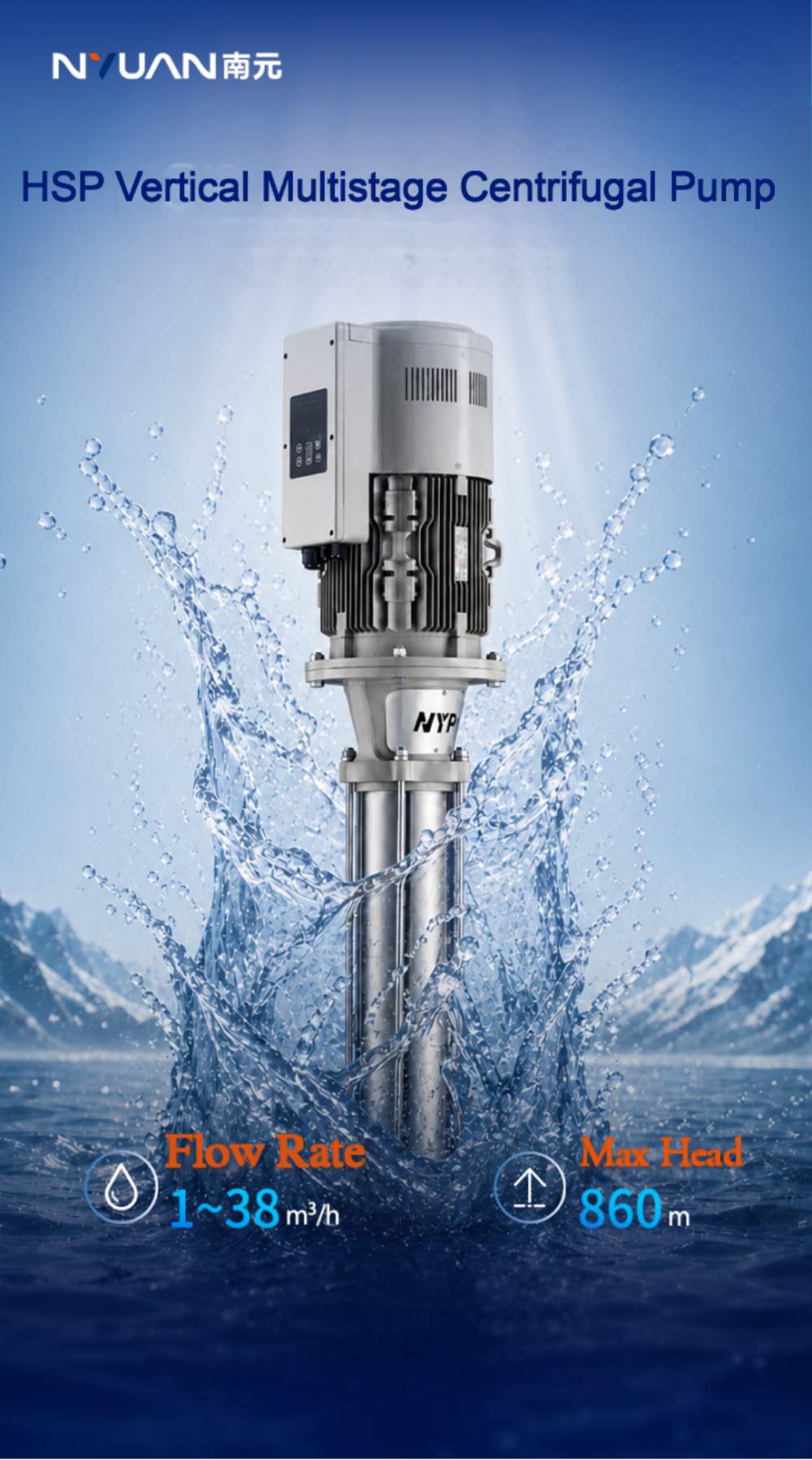

1. Pompe centrifuge verticale multicellulaire haute pression HSP | Solution optimale pour les espaces restreints et les configurations compactes
La pompe haute pression HSP est équipée d'un moteur à aimant permanent ultra-performant à haut rendement énergétique. Son agencement vertical symétrique axial de la roue à plusieurs étages élimine efficacement les forces axiales en fonctionnement, garantissant ainsi un fonctionnement sûr, stable et silencieux. De plus, grâce à une série d'optimisations, cette pompe présente un encombrement réduit, facilite la rénovation des canalisations et s'adapte parfaitement aux projets de traitement d'eau dans des espaces restreints.
Paramètres principaux : débit de 1 à 38 m³/h, hauteur manométrique maximale de 860 m.
Scénarios d'adaptation : Systèmes DTRO de petite et moyenne taille, augmentation de la production d'eau par membrane et transport des eaux usées prétraitées.
Matériaux facultatifs : Acier inoxydable duplex 304, 316L, 2205, acier inoxydable super duplex 2507, adapté aux conditions d'eaux usées conventionnelles contenant du sel et légèrement corrosives.

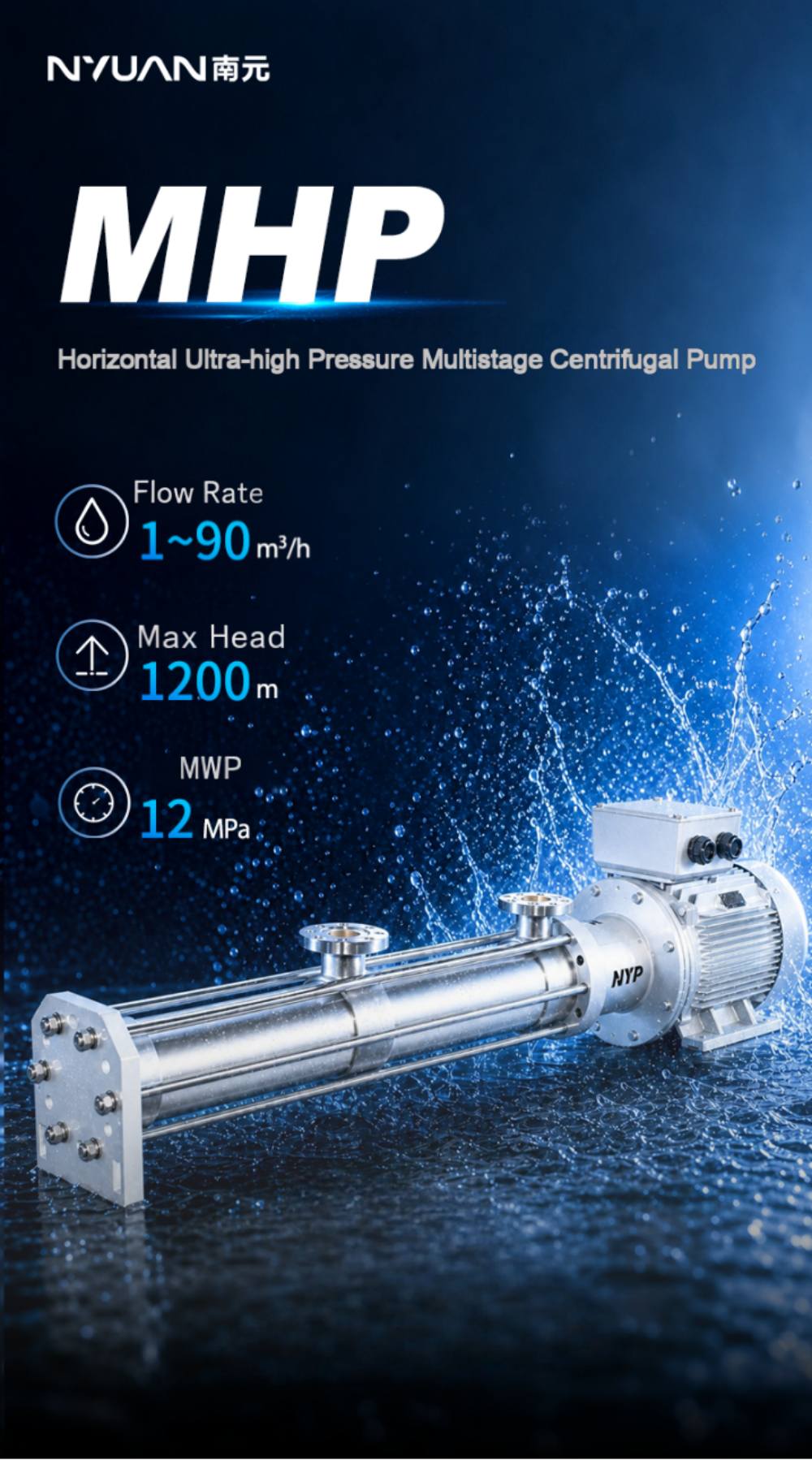

2. Pompe centrifuge multicellulaire horizontale ultra-haute pression MHP | Modèle principal du système DTRO
Spécialement conçu pour les conditions de fonctionnement à haute pression des DTRO, équipé d'une structure de rotor auto-équilibrée et d'une conception à basse pression du joint d'étanchéité avant, il constitue l'équipement principal de base des projets de rejet zéro des eaux usées industrielles.
Paramètres principaux : Débit de 1 à 90 m³/h, hauteur manométrique maximale de 1200 m, pression maximale de 12 MPa, parfaitement adaptés à la pression de fonctionnement standard du système DTRO de 70 à 110 bar.
Configuration de base : Équipée en standard d'un moteur à fréquence variable à aimant permanent IE5 à très haut rendement, avec une large plage de régulation de vitesse, elle convient aux conditions de qualité de l'eau et de fluctuation de charge dynamique.
Matériaux personnalisés : Acier inoxydable super austénitique 904L, acier inoxydable duplex 2205, acier inoxydable super duplex 2507, adaptation graduelle aux différents niveaux de corrosion des eaux usées.
Avantage principal : Pression de sortie stable sans fluctuations, fonctionnement continu stable 7 × 24 heures, réduisant considérablement les pertes des modules de membrane et les taux de défaillance des équipements.

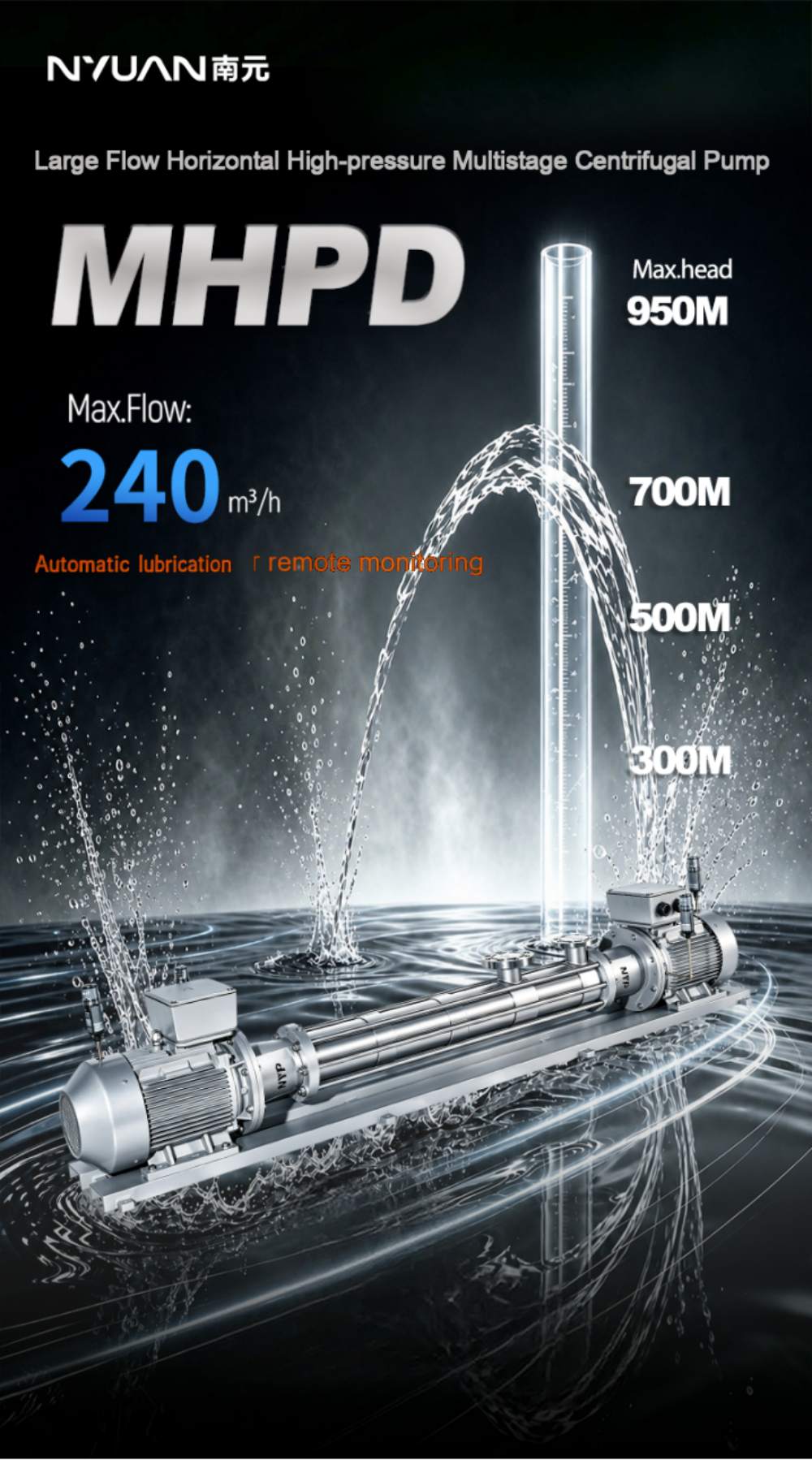

3. Pompe centrifuge horizontale multicellulaire haute pression à grand débit MHPD | Exclusivement pour les grands projets
Structure horizontale robuste à plusieurs niveaux, associée à une conception de protection à double étanchéité, spécialement conçue pour des projets tels que le dessalement de l'eau de mer, les grandes décharges, le rejet zéro centralisé dans les parcs industriels et le transport d'eau sur de longues distances.
Paramètres principaux : Débit maximal de 240 m³/h, hauteur de refoulement maximale de 950 m, répondant aux besoins du traitement centralisé des eaux usées de grande envergure et du transport d'eau à haut débit sur de longues distances.
Avantage principal : Pompe simple peut remplacer une configuration à plusieurs pompes en parallèle, simplifier le système de canalisations, réduire les investissements en équipement ainsi que les coûts d'exploitation et de maintenance ultérieurs.
Conditions générales de fonctionnement : Convient aux températures moyennes comprises entre -15 °C et 70 °C. Outre le transport stable d’eau claire, il peut également transporter de manière stable des milieux complexes tels que les lixiviats de déchets, les eaux usées fortement concentrées en sel, les eaux usées industrielles chlorées, les eaux usées chimiques contenant des traces d’acides organiques, l’eau concentrée issue de l’osmose inverse/désulfuration, etc.
Application:
dessalement de l'eau de mer
Surpression industrielle
Nettoyage haute pression
Système d'alimentation en eau à haute pression
Cas réels :
Base de plantation agricole – Xishuangbanna, province du Yunnan
Dessalement de l'eau de mer – Province du Guangdong
Traitement des eaux usées à haute concentration – Région autonome Zhuang du Guangxi
Six avantages clés indéniables, résolvant les problèmes d'exploitation et de maintenance du secteur
1. Système de matériaux anticorrosion à gradient, protection anticorrosion précise et prévention des défaillances
Abandonnant le mode de sélection exhaustif consistant à utiliser un seul matériau pour s'adapter à toutes les conditions de travail, établissant une solution anticorrosion multicouche et précise, et résolvant complètement les problèmes de corrosion, de perforation et de fuite du matériau 316L ordinaire dans des conditions de travail à forte salinité :
Acier inoxydable super austénitique 904L : Adapté aux températures ambiantes, aux acides dilués et aux conditions de fonctionnement en présence d’ions chlorure modérés, il est principalement utilisé dans les sections de prétraitement et de transport propres pour la production d’eau par membrane. Il présente une bonne formabilité et une excellente résistance à la corrosion par les acides faibles.
Acier inoxydable duplex 2205 : matériau de noyau universel pour les eaux usées à forte salinité, offrant une excellente résistance à la corrosion par piqûres et à la corrosion caverneuse, adapté aux eaux concentrées DTRO conventionnelles et aux eaux usées industrielles salées.
Acier inoxydable super duplex 2507 : matériau anticorrosion de haute qualité, résistant aux hautes températures et aux fortes concentrations d’ions chlorure. Il est spécialement conçu pour s’adapter aux solutions concentrées à haute température, aux flux de cristallisation par évaporation et à d’autres environnements corrosifs sévères.
Référence pour le choix des matériaux des pompes haute pression pour eaux usées à forte salinité :
304 : Faible corrosion, eau claire, eau propre
316L : Corrosion faible à modérée, eaux usées légèrement salines, eau produite par osmose inverse
904L : Corrosion moyenne à élevée, prétraitement, production d'eau par membrane, milieu faiblement acide
2205 : Eau fortement corrosive, eau concentrée DTRO, eaux usées industrielles à forte salinité
2507 : Corrosion extrêmement élevée, solution concentrée à haute température, alimentation par cristallisation par évaporation
Critères de sélection : concentration en ions chlorure, température du milieu, teneur en acides organiques, pression de service
2. Structure hydraulique auto-équilibrée, stabilité à long terme et résistance à la haute pression
Tous les modèles haute pression de la série sont dotés d'une conception à auto-équilibrage de la force axiale, compensant efficacement la poussée axiale générée par le fonctionnement à haute pression et réduisant considérablement l'usure des turbines et des roulements. Associés à des roulements de haute précision, ils répondent aux exigences de fonctionnement continu de l'industrie du traitement de l'eau tout au long de l'année, prolongeant ainsi considérablement la durée de vie des équipements.
3. La conception de la zone de basse pression du joint d'étanchéité avant de la machine réduit considérablement la probabilité de fuite.
La structure innovante du joint mécanique permet aux composants d'étanchéité de fonctionner dans un environnement à basse pression, évitant ainsi le problème de l'impact continu des fluides à haute pression qui endommagent les composants d'étanchéité, réduisant efficacement les défaillances de fuite du joint mécanique, prolongeant le cycle de remplacement des pièces vulnérables et réduisant la fréquence des arrêts de maintenance.
4. Écoulement de fluide régulier, protégeant efficacement le système de membrane aval
Optimiser le modèle hydraulique, avec un débit et une pression de sortie continus et réguliers, sans pulsations ni fluctuations importantes, afin d'éviter les dommages causés par les coups de bélier à la structure d'étanchéité de la pile de membranes DTRO, de réduire la perte par fatigue des éléments de membrane et de contribuer à réduire le coût de remplacement des consommables pour l'ensemble du système.
5. Configuration de conversion de fréquence ultra-efficace IE5, économies d'énergie et réduction de la consommation à long terme.
Les principaux modèles sont équipés de moteurs à fréquence variable à aimants permanents IE5 de haute efficacité énergétique, capables d'adapter dynamiquement leur vitesse à la charge du système et aux conditions d'entrée d'eau. Ce système évite le gaspillage d'énergie lié au fonctionnement inefficace des pompes à fréquence fixe. À long terme, leur utilisation permet de réaliser d'importantes économies d'énergie et de réduire efficacement les coûts d'exploitation.
6. Structure modulaire et minimaliste, fonctionnement et entretien pratiques et sans souci
La conception modulaire de l'ensemble de la machine, la grande universalité des composants, le nombre réduit de pièces d'usure et la facilité d'approvisionnement en pièces détachées simplifient le démontage et la maintenance, réduisant ainsi considérablement les coûts en main-d'œuvre et en matériel pour les opérations et la maintenance ultérieures.
Adaptation complète de la scène, approfondissant le domaine du rejet zéro des eaux usées industrielles
Grâce à leur excellente résistance à la corrosion et à leur capacité de sortie haute pression stable, les trois séries de pompes haute pression sont largement adaptées aux conditions de travail difficiles dans de nombreux secteurs industriels :
• Décharges et usines d'incinération : transport à haute pression du lixiviat DTRO, pressurisation de l'eau concentrée
• Industries chimiques, d'imprimerie et de teinture, de galvanoplastie : système de dessalement en profondeur sans rejet d'eaux usées à forte salinité
• Industrie des batteries au lithium et des nouveaux matériaux : système de concentration et de réduction des eaux usées de production par osmose inverse haute pression
• Parc industriel : Traitement centralisé des eaux usées, réutilisation des eaux recyclées, pressurisation de l'alimentation en amont pour la cristallisation par évaporation
Renforcement de la marque, mise en œuvre de projets d'autonomisation personnalisés
Face à l'amélioration constante des normes environnementales, les projets de rejet zéro effluent imposent des exigences toujours plus strictes en matière de résistance à la corrosion, de stabilité et de faibles coûts d'exploitation et de maintenance des équipements. Nanyuan Pump Industry se consacre depuis de nombreuses années à la recherche et à la fabrication d'équipements pour fluides haute pression. Grâce à une gamme complète de produits, des solutions de matériaux adaptées à chaque projet et une expertise hydraulique éprouvée, l'entreprise propose une sélection exclusive et des solutions sur mesure, adaptées aux spécificités de chaque projet (qualité de l'eau, température, pression et conditions du site).
