Les vibrations excessives de la pompe constituent un signe avant-coureur de panne catastrophique. Les 5 principales causes sont : désalignement de l'arbre, déséquilibre de la turbine, cavitation, usure des roulements, et arbres courbés. Pour corriger rapidement les vibrations, les ingénieurs doivent d'abord vérifier… alignement de l'arbre de la pompeÀ l'aide d'un outil laser, assurez-vous que le NPSHa est suffisant pour éviter la cavitation et inspectez la roue pour détecter toute accumulation de débris ou d'usure.

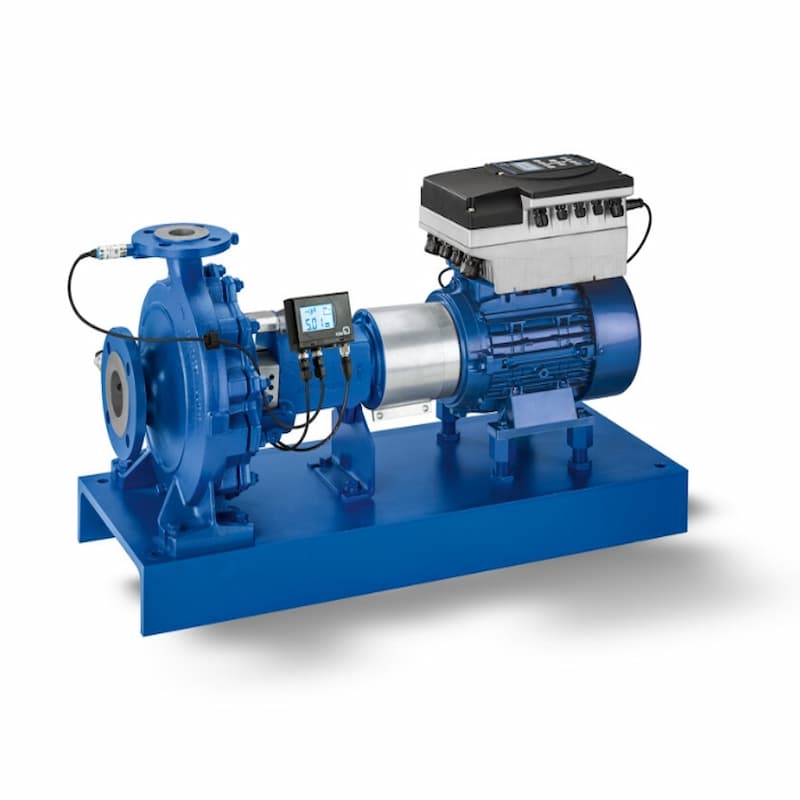

Quand un pompe centrifuge horizontale Si les vibrations dépassent les limites acceptables (généralement mesurées en pouces par seconde ou mm/s), elles détruiront rapidement les joints mécaniques et les roulements. Un diagnostic précoce des vibrations permet d'économiser des milliers d'euros en temps d'arrêt imprévus. Consultez notre guide de diagnostic.

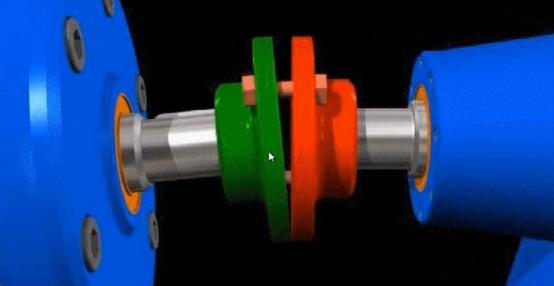

1. Désalignement de l'arbre (la principale cause)
Si l'arbre du moteur et l'arbre de la pompe ne sont pas parfaitement alignés, l'accouplement se bloquera, provoquant une vibration radiale distincte.
●La solution : Ne vous fiez jamais à une règle. Utilisez un outil d'alignement laser de précision pour corriger les décalages verticaux et horizontaux. Vérifiez toujours l'alignement une fois que la pompe a atteint sa température de fonctionnement normale en raison de la dilatation thermique.
2. Déséquilibre de la turbine

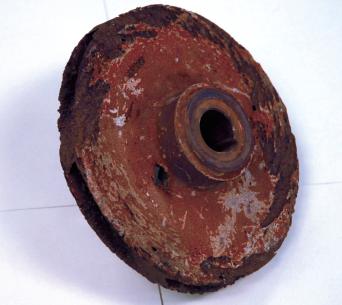

Les turbines peuvent se déséquilibrer pour deux raisons : des défauts de fabrication ou l’usure liée à l’utilisation. Dans le traitement des eaux usées, des chiffons ou des débris solides peuvent adhérer à un côté de la turbine, provoquant un déséquilibre de poids important.
●La solution :Ouvrez le carter et nettoyez visuellement la roue. En cas de pompage de fluides abrasifs, vérifiez l'absence d'érosion irrégulière et remplacez la roue si nécessaire.

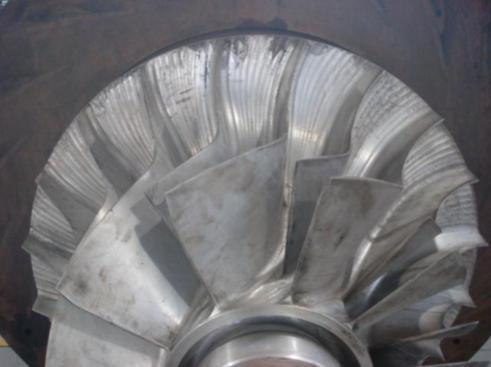

3. Cavitation de la pompe
Si les vibrations ressemblent au bruit de pierres qui passent à travers le tubage, il s'agit de cavitation. Ce phénomène se produit lorsque la pression d'aspiration chute trop, provoquant l'ébullition et l'effondrement violent du fluide.
●La solution : Nettoyez le filtre d'aspiration, augmentez le niveau de liquide dans le réservoir d'alimentation ou réduisez la température du liquide pour abaisser sa pression de vapeur.

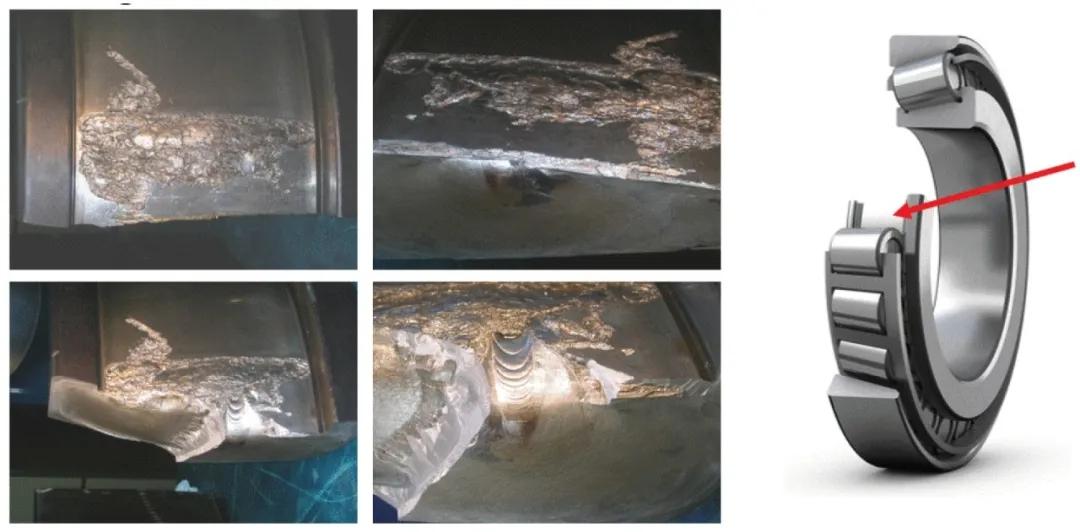

4. Usure et défaillance des roulements
Des roulements usés produisent des vibrations à haute fréquence et un sifflement caractéristique. Il s'agit généralement d'une défaillance secondaire due à un mauvais alignement ou à une lubrification insuffisante.
●La solution : Vidangez le logement de palier, vérifiez la présence d'eau (qui détruit la viscosité de l'huile) et remplacez immédiatement les paliers et les joints à lèvres.
5. Souche de tuyau
Si les tuyauteries d'aspiration ou de refoulement ne sont pas correctement soutenues, leur poids reposera directement sur le corps de pompe, le désalignant.
●La solution :Assurez-vous que tout maintenance des pompes industriellesLes protocoles incluent la vérification des supports de tuyauterie et des joints de dilatation. La bride de la pompe ne doit jamais supporter le poids du système de tuyauterie.
