La hauteur d'aspiration nette positive (NPSH) est la mesure de la pression disponible à l'aspiration d'une pompe pour empêcher l'ébullition du liquide et la cavitation. Pour garantir un fonctionnement sûr, la NPSH disponible (NPSHa) dans votre système doit toujours être strictement supérieure à la NPSH requise (NPSHr) par le fabricant de la pompe.
Pour de nombreux jeunes ingénieurs et responsables des achats, Tête d'aspiration positive nette est alluméL'un des termes les plus déroutants en dynamique des fluides. Cependant, la mauvaise compréhension de ce concept est la principale cause de cavitation de la pompeCe phénomène peut détruire une turbine neuve en quelques semaines seulement. Voici une explication simplifiée de la signification du NPSH et de sa méthode de calcul.
NPSHr vs. NPSHa : Quelle est la différence ?
L'équation du NPSH comporte deux aspects : les exigences de la pompe et la réalité du système.

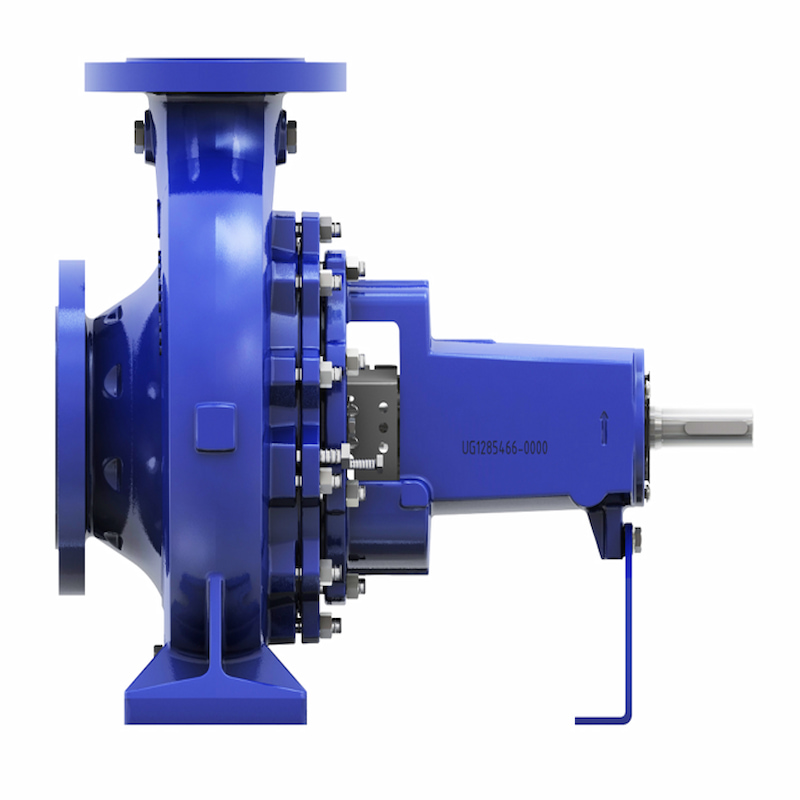

●NPSHr (obligatoire) :Cette valeur est déterminée par le fabricant de la pompe. Il s'agit de la pression minimale requise à l'entrée d'aspiration de la roue pour empêcher la vaporisation du fluide. Vous trouverez cette valeur sur le manuel du fabricant. pompe centrifuge performance courbe.
●NPSHa (Disponible) : Cela dépend de votre système de tuyauterie. Il s'agit de la pression absolue du fluide disponible à l'entrée de la pompe, moins la pression de vapeur du liquide.
La règle d'or du NPSH
Pour qu'une pompe fonctionne correctement sans cavitation, la formule est simple : NPSHa > NPSHr. Généralement, les ingénieurs recommandent que le NPSHa soit au moins 1 mètre (ou 3 pieds) supérieur au NPSHr pour assurer une marge de fonctionnement sûre.
Comment calculer le NPSHa
Bien que les calculs exacts nécessitent un logiciel d'ingénierie, la formule de base est :
NPSHa = Pression atmosphérique + Hauteur statique (ou portance) - Pertes par frottement - Pression de vapeur
1.Pression atmosphérique: La pression de l'air s'exerçant sur la source de fluide.
2.Tête statique : La hauteur physique du fluide au-dessus de l'axe de la pompe. (Si la pompe aspire du fluide) up(à partir d'une fosse, cela devient une valeur négative).
3.Perte par frottement :La pression diminue lorsque le fluide frotte contre l'intérieur des tuyaux d'aspiration, des coudes et des vannes.4.Pression de vapeur :La pression à laquelle le liquide bout. Les liquides plus chauds boutent plus facilement, ce qui signifie qu'ils ont une pression de vapeur plus élevée et réduit considérablement le NPSHa.
Pourquoi c'est important pour votre usine
Si votre NPSHa descend en dessous du NPSHr, le fluide se vaporise instantanément à l'intérieur de la pompe. Au contact de la zone de haute pression de la roue, ces bulles implosent avec une force considérable, arrachant des particules métalliques et endommageant gravement les joints mécaniques. Calculez toujours le NPSHa de votre système avant de commander une nouvelle pompe afin de garantir une longue durée de vie sans entretien.
